Care este scopul unei unități hidraulice?

Scopul principal al unei unități de alimentare hidraulice

A unitate hidraulică (HPU) există pentru un scop fundamental: pentru a transforma energia electrică sau mecanică în putere hidraulică controlată — fluid sub presiune — care poate fi transmis, dirijat și utilizat pentru a efectua lucrări mecanice utile la distanță. Este sursa centrală de energie a oricărui sistem hidraulic, generând debitul și presiunea de care au nevoie actuatoarele, motoarele și cilindrii pentru a deplasa sarcini, a menține poziții sau pentru a aplica forțe care ar fi impracticabile sau imposibile cu mijloace pur mecanice sau electrice.

În termeni practici, o unitate de putere hidraulică preia energie electrică de la un motor, utilizează o pompă pentru a presuriza fluidul hidraulic și furnizează acel fluid prin supape de control oriunde trebuie să se facă lucru - fie că este ridicarea unei prese de 500 de tone, direcția unui excavator de construcții, prinderea unei piese prelucrate sau extinderea trenului de aterizare al unui avion comercial. HPU nu realizează munca în sine; oferă puterea și infrastructura de control care face posibilă lucrarea.

Fără o unitate de putere hidraulică, actuatoarele, cilindrii și motoarele hidraulice dintr-un sistem nu ar avea sursă de energie. HPU este pentru un circuit hidraulic ceea ce este o sursă de alimentare pentru un sistem electronic - definește anvelopa de putere disponibilă, setează intervalul de presiune de funcționare și determină cât de rapid și de exact poate răspunde sistemul.

Ce face de fapt o unitate de putere hidraulică: Defecțiunea funcțională

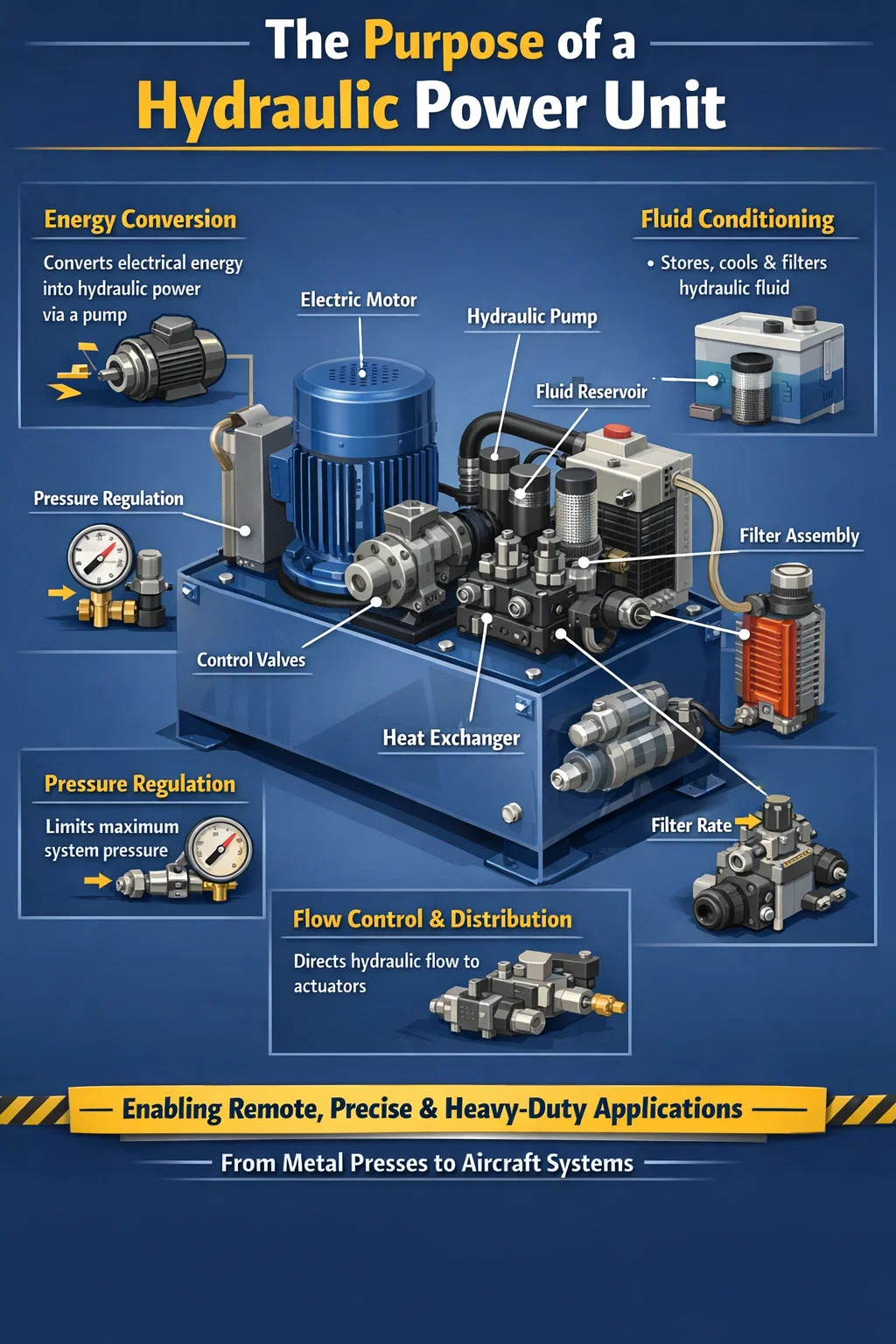

Scopul unei unități hidraulice poate fi împărțit în mai multe roluri funcționale distincte pe care le îndeplinește simultan în cadrul oricărui sistem hidraulic.

Conversie de energie

Sarcina principală a HPU este conversia energiei. Un motor electric - de obicei evaluat oriunde de la 0,5 kW pentru unitățile de banc mici până la peste 1.000 kW pentru sisteme industriale mari — antrenează o pompă hidraulică. Pompa transformă energia mecanică de rotație a motorului în energie hidraulică sub formă de debit la presiune. Această energie poate fi apoi transportată prin furtunuri și țevi pe distanțe considerabile și transformată înapoi în lucru mecanic oriunde este necesar.

Depozitarea și condiționarea fluidelor

Rezervorul integrat în unitatea hidraulică stochează fluidul de lucru - de obicei între 10 și 2.000 de litri în funcție de dimensiunea sistemului - și îi permite să se răcească, să se deaereze și să se stabilească înainte de a reintra în pompă. HPU găzduiește, de asemenea, sistemul de filtrare care menține fluidul curat și adesea un schimbător de căldură pentru a menține temperatura optimă a fluidului. Acest rol de condiționare este critic: curățenia fluidului și temperatura afectează direct durata de viață a fiecărei componente din aval.

Reglarea presiunii și siguranță

HPU conține o supapă de limitare a presiunii care limitează presiunea maximă a sistemului, prevenind deteriorarea prin suprasarcină a pompei, supapelor, actuatoarelor și conductelor. În majoritatea sistemelor hidraulice industriale, această presiune maximă este setată între 150 si 350 bar , deși sistemele de înaltă presiune în aplicații aerospațiale, de testare și de specialitate pot depăși 700 bar . Funcția de reglare a presiunii asigură că sistemul nu poate depăși limitele de proiectare, indiferent de ce solicită circuitul din aval.

Controlul fluxului și distribuția

Unitățile hidraulice moderne încorporează supape de control direcționale, supape proporționale sau servovalve care distribuie fluidul sub presiune către anumite actuatoare în secvențe specifice și la debite controlate. Această funcție de control determină viteza, forța și direcția fiecărei mișcări din sistem. Un singur HPU poate alimenta simultan mai multe circuite, fiecare cu cerințe independente de presiune și debit, folosind blocuri colectoare și ansambluri de supape montate direct pe unitate.

De ce sunt folosite unitățile de alimentare hidraulice în locul altor tehnologii de alimentare

Scopul unei unități hidraulice devine mai clar atunci când înțelegeți de ce hidraulica este aleasă în detrimentul actuatoarelor electrice, pneumatice sau acționărilor pur mecanice pentru aplicații specifice. Fiecare tehnologie are domeniul său, iar hidraulica - în special sistemul condus de HPU - domină oriunde sunt necesare simultan densitate mare a forței, control precis și fiabilitate sub sarcină grea.

Forța și densitatea puterii

Sistemele hidraulice generează forțe care sunt dificil sau imposibil de asimilat cu motoarele electrice la dimensiuni și greutate comparabile. Un cilindru hidraulic cu a Alezajul de 100 mm care funcționează la 250 bar produce aproximativ 196 kN (aproximativ 20 de tone) de forță dintr-o componentă care cântărește câteva kilograme. Un actuator electric liniar care produce aceeași forță ar fi substanțial mai greu și mai mare. Această densitate a forței este motivul pentru care unitățile hidraulice de putere sunt standard în aplicații precum prese metalice, mașini de turnat prin injecție și echipamente grele de construcții.

Reținere a sarcinii fără consum de energie continuu

Un cilindru hidraulic cu orificiul blocat își menține sarcina la nesfârșit fără a consuma energie, deoarece fluidul incompresibil nu poate scăpa printr-o supapă închisă. Această capacitate este esențială în aplicații precum dispozitivele de prindere, platformele de ridicare și cricurile hidraulice care trebuie să susțină o sarcină pentru perioade îndelungate. Un servomotor electric care ține aceeași sarcină ar necesita curent continuu - generând căldură și consumând energie chiar și atunci când este staționar.

Protecție la suprasarcină

Supapa de limitare a presiunii dintr-o unitate de putere hidraulică oferă protecție inerentă la suprasarcină. Dacă sistemul întâlnește o sarcină care depășește presiunea setată, supapa de siguranță se deschide și actuatorul pur și simplu se blochează - nicio componentă nu este deteriorată. Motoarele electrice și acționările mecanice necesită, de obicei, scheme de protecție mai complexe pentru a atinge același nivel de toleranță la erori.

Transmisia de putere de la distanță

Un singur HPU poate alimenta actuatoarele situate la mulți metri distanță prin furtunuri flexibile, făcând posibilă plasarea sursei de alimentare într-o locație convenabilă și protejată, în timp ce actuatoarele funcționează în medii dure, inaccesibile sau cu risc de explozie. În instalațiile de foraj offshore, de exemplu, o singură unitate hidraulică de pe puntea principală poate controla supapele și dispozitivele de acționare de pe fundul mării la sute de metri sub suprafață prin furtunuri ombilicale lungi.

Industrii și aplicații în care unitățile hidraulice de putere servesc unui scop critic

Unitatea de putere hidraulică este una dintre cele mai universal aplicate piese de echipamente industriale în aproape fiecare sector care implică mașini grele, mișcare de precizie sau generare de forță mare. Înțelegerea locului în care sunt instalate HPU clarifică de ce scopul lor este atât de relevant.

Scopul fiecărei componente majore din interiorul unei unități de alimentare hidraulice

Unitatea de putere hidraulică își atinge scopul printr-un set de componente atent integrate. Fiecare are un rol specific, iar înțelegerea lor ajută la clarificarea de ce HPU este proiectat așa cum este.

Motor electric

Motorul furnizează energia motorului principal. Majoritatea HPU-urilor industriale folosesc motoare cu inducție AC trifazate pentru fiabilitatea, simplitatea și disponibilitatea lor într-o gamă largă de puteri. Arborele de ieșire al motorului se cuplează direct la pompă. Dimensiunea motorului determină puterea hidraulică maximă pe care o poate furniza unitatea. În modelele moderne eficiente din punct de vedere energetic, o unitate de viteză variabilă controlează motorul pentru a potrivi puterea la cererea în timp real, reducând semnificativ risipa de energie la sarcini parțiale.

Pompa hidraulica

Pompa este inima unității hidraulice. Acesta atrage fluidul din rezervor și îl împinge în circuitul sistemului sub presiune. Pompele cu angrenaje sunt utilizate în aplicații cu presiune scăzută, sensibile la costuri. Pompele cu palete asigură o funcționare mai silențioasă. Pompele cu piston - atât de tip axial, cât și radial - sunt utilizate în aplicații de înaltă presiune, de înaltă eficiență sau cu deplasare variabilă. Deplasarea pompei este specificată în centimetri cubi pe rotație (cc/rev), iar la o anumită turație a arborelui, aceasta determină direct debitul pe care îl poate furniza HPU.

Rezervor

Rezervorul stochează fluid hidraulic și servește mai multor scopuri secundare: permite bulelor de aer să scape, oferă un tampon termic pentru a absorbi căldura din sistem și oferă timp pentru contaminarea particulelor să se depună înainte ca fluidul să fie recirculat. Regula de bază standard este să dimensionezi rezervorul la De 3 până la 5 ori debitul pompei pe minut , deși aplicațiile cu căldură ridicată pot necesita rezervoare mai mari sau răcire suplimentară.

Supapă de reducere a presiunii

Această supapă este dispozitivul principal de siguranță al sistemului. Se deschide automat când presiunea depășește limita prestabilită, deturnând debitul în exces înapoi în rezervor. Fără acesta, un actuator blocat sau un cilindru blocat ar face ca presiunea să crească până când o țeavă, un furtun sau o componentă se defectează. Supapa de siguranță nu este o componentă de control - este un dispozitiv de protecție - și un HPU proiectat corespunzător ar trebui să o activeze rareori în timpul funcționării normale.

Ansamblu filtru

Curățarea fluidului hidraulic este unul dintre cei mai critici factori în longevitatea sistemului. Filtrele din HPU – de obicei pe linia de retur, pe linia de presiune sau pe ambele – îndepărtează contaminarea cu particule înainte de a putea deteriora elementele interne ale pompei, bobinele supapelor și garniturile cilindrilor. Majoritatea HPU-urilor industriale vizează un nivel de curățenie a fluidelor ISO 4406 clasa 16/14/11 până la 18/16/13 , folosind filtre cu valori nominale de 3–10 microni absoluti.

Schimbător de căldură

Pierderile de energie în sistemul hidraulic se manifestă ca căldură în fluid. Fără un schimbător de căldură, temperatura fluidului ar crește continuu până când etanșările se degradează, vâscozitatea scade și uzura componentelor se accelerează. Schimbătoarele de căldură cu aer sau răcite cu apă sunt dimensionate pentru a disipa sarcina de căldură așteptată - de obicei 25% până la 40% din puterea de intrare într-un circuit convențional cu pompă fixă — și menține temperatura fluidului între 40°C și 60°C.

Supape de control și bloc colector

Supapele de control direcțional, supapele proporționale, supapele de reducere a presiunii și supapele de control al debitului sunt adesea montate pe un bloc de distribuție integrat în HPU. Aceste componente direcţionează fluidul sub presiune către actuatorul corect la presiunea şi debitul corecte, la comandă de la un PLC, control manual sau controler de secvenţă automată. Abordarea montată pe colector reduce conexiunile conductelor, minimizează punctele de scurgere și menține sistemul compact.

Cum servește o unitate de putere hidraulică în scopuri de precizie și automatizare

Dincolo de aplicațiile de forță brută, unitatea de putere hidraulică servește unui scop de precizie în producția automată și controlul procesului. Cu tehnologia valvelor proporționale sau servo, sistemele conduse de HPU pot controla poziția actuatorului în interior ±0,01 mm și forța spre interior 1% din punctul de referință — niveluri de performanță care fac hidraulica competitivă cu servomotorizările electrice în multe aplicații cu forță intensivă.

Într-un sistem servo-hidraulic modern, un controler în buclă închisă compară continuu poziția actuală a actuatorului (măsurată de un traductor liniar) cu poziția comandată și ajustează deschiderea servovalvei în consecință, corectând în timp real perturbațiile de sarcină și variațiile debitului. Această capacitate în buclă închisă este utilizată în:

• Mașini de testare a materialelor care trebuie să aplice profile precise de forță probelor de testare
• Simulatoare de zbor care reproduc indicii de mișcare pentru pregătirea piloților
• Echipamente de testare seismică care scutură componentele structurale pentru a simula sarcinile de cutremur
• Standuri de testare a oboselii auto care aplică spectre de încărcare rutieră componentelor vehiculului
• Prese industriale de forjare cu poziție și profile de forță programabile

În fiecare dintre aceste aplicații, unitatea de putere hidraulică este cea care face posibilă forța și mișcarea. Supapa servo și controlerul determină precizia; HPU determină capacitatea de putere.

Unități hidraulice centralizate vs. descentralizate: scopuri diferite pentru arhitecturi diferite

Modul în care o unitate de putere hidraulică este instalată într-o instalație sau mașină depinde de scopul specific pe care trebuie să-l servească. Există două abordări arhitecturale fundamentale, fiecare potrivită pentru cerințe diferite.

Unități hidraulice centralizate

Un singur HPU mare deservește mai multe mașini sau stații de lucru printr-un sistem de distribuție principal sau ramificat. Această abordare este utilizată în fabricile mari de producție unde multe mașini au nevoie de energie hidraulică simultan. Avantajul este că o unitate, un set de comenzi și un punct de întreținere deservesc întreaga unitate. Un HPU centralizat pentru un atelier de caroserie auto ar putea fi evaluat la 500 kW sau mai mult , furnizând zeci de stații de sudură și prindere. Compensația este că o defecțiune afectează simultan toate mașinile din aval, iar cursele lungi de conducte introduc pierderi de presiune.

Unități hidraulice descentralizate (montate pe mașină).

Fiecare mașină sau celulă de proces are propriul său HPU dedicat, dimensionat special pentru cerințele acelei mașini. Acesta este aranjamentul cel mai comun în producția modernă, deoarece oferă independență - defecțiunea HPU a unei mașini nu le afectează pe altele - și permite ca fiecare unitate să fie optimizată pentru ciclul său de funcționare specific și cerințele de presiune. HPU-urile compacte din această categorie variază de la Unități de masă de 0,5 kW pentru dispozitive mici de testare până la unități de 200 kW pentru mașini mari de turnare prin injecție sau turnare sub presiune.

Unități hidraulice portabile și de închiriat

HPU-urile portabile servesc unui scop specific în întreținere, construcție și răspuns în caz de urgență: furnizarea de energie hidraulică la cerere acolo unde nu există nicio instalație fixă. Uneltele hidraulice de salvare („fălcile vieții”) sunt alimentate de HPU-uri portabile. Echipajele de construcție a conductelor folosesc unități portabile pentru a conduce dispozitivele de îndoit și sertizare hidraulice. Echipele de întreținere le folosesc pentru a acționa cheile dinamometrice hidraulice pe îmbinări mari cu flanșe unde puterea nu este disponibilă. Aceste unități sunt de obicei acționate de motor diesel sau pe benzină, mai degrabă decât electrice, permițând funcționarea în locații îndepărtate sau în afara rețelei.

Scopul unei unități de putere hidraulică în sisteme critice de siguranță

În aplicațiile critice din punct de vedere al siguranței, unitatea hidraulică servește unui scop care depășește simpla mișcare de conducere - trebuie să ofere o funcționare garantată și sigură în condiții de defecțiune. Acest lucru este deosebit de important în trei domenii.

Sisteme de oprire de urgență în petrol și gaze

Unitățile hidraulice din instalațiile de petrol și gaze antrenează supape de oprire de urgență (ESD) și sisteme de prevenire a erupțiilor (BOP). Aceste HPU-uri trebuie să poată acționa supape mari rapid și fiabil în condiții de defecțiune, inclusiv în timpul căderilor de curent. Bateriile de acumulatori încărcate de HPU stochează suficientă energie hidraulică pentru a opera toate supapele de urgență de mai multe ori, chiar dacă sursa primară de alimentare este pierdută. În instalațiile offshore, HPU-urile de control BOP sunt proiectate pentru API 16D sau standarde echivalente cu redundanță totală.

Sisteme hidraulice pentru avioane

Avioanele comerciale transportă mai multe unități de putere hidraulică independente - de obicei două sau trei sisteme, fiecare cu propria pompă (acționată de motor, electric sau aer), rezervor și circuit - astfel încât o defecțiune a unui sistem nu compromite controlul zborului. Boeing 737, de exemplu, are două sisteme hidraulice independente, fiecare capabil să opereze independent comenzile de zbor primare. Scopul fiecărui HPU în acest context este atât de redundanță și toleranță la eșec, cât este de generare de energie.

Prese franate industriale si ghilotine

Presele hidraulice de frânare și mașinile de forfecare folosesc HPU-uri pentru a conduce berbecii cu forțe care ar putea provoca răni grave dacă nu sunt controlate. HPU din aceste mașini încorporează supape de contrabalansare, sisteme de supape de siguranță cu două canale și monitorizare a poziției pentru a se asigura că berbecul se poate deplasa doar la viteze controlate și nu poate cădea liber în cazul unei defecțiuni a furtunului sau a unei defecțiuni a supapei. Funcția de control al siguranței a HPU este la fel de importantă ca și funcția de livrare a energiei.

Ce determină dimensiunea și specificațiile unei unități de alimentare hidraulice

Selectarea unei unități hidraulice pentru un anumit scop necesită potrivirea specificațiilor unității la cerințele aplicației. Parametrii cheie care definesc ceea ce trebuie să furnizeze un HPU sunt:

• Presiune de lucru: Presiunea maximă a sistemului cerută de cel mai solicitant actuator, plus o marjă de 10–15%. Majoritatea sistemelor industriale se încadrează între 150 și 350 bar.
• Debit: Cererea totală de debit simultan al tuturor actuatoarelor active. Dacă un cilindru cu alezajul de 100 mm trebuie să se extindă cu 100 mm/s, este nevoie de aproximativ 47 L/min de debit.
• Ciclu de funcționare: Cât de des și pentru cât timp sistemul este sub sarcină maximă. Un HPU cu funcționare continuă este dimensionat și răcit diferit de cel utilizat în explozii scurte cu perioade lungi de inactivitate.
• Numar de circuite: Câte actuatoare sau funcții independente trebuie să servească simultan HPU și dacă au cerințe diferite de presiune sau debit.
• Mediu: Intervalul de temperatură de funcționare, expunerea la apă, praf sau atmosfere corozive și dacă unitatea trebuie să îndeplinească clasificările ATEX sau alte zone periculoase.
• Cerințe de control: Indiferent dacă HPU are nevoie de un control simplu de pornire/oprire, control proporțional al presiunii și al debitului sau control servo complet în buclă închisă cu feedback de poziție și forță.

Obținerea corectă a acestei specificații este fundamentală pentru ca HPU să își îndeplinească scopul în mod fiabil. O unitate subdimensionată se va supraîncălzi și se va defecta prematur. O unitate supradimensionată risipește energie și capital. Ingineria corectă a specificației HPU este baza unui sistem hidraulic de succes.

Scopul în evoluție al unităților de putere hidraulică în industria modernă

Scopul unității hidraulice de putere a rămas constant - convertirea și furnizarea de energie hidraulică controlată - dar modul în care acest scop este îndeplinit a evoluat semnificativ odată cu progresele în electronică, materiale și tehnologia fluidelor.

HPU-urile moderne încorporează din ce în ce mai mult senzori activați pentru IoT care monitorizează continuu temperatura fluidului, presiunea, ieșirea debitului pompei, presiunea diferențială a filtrului și consumul de curent al motorului. Aceste date se alimentează în algoritmi de întreținere predictivă care pot detecta dezvoltarea uzurii pompei, blocarea filtrului sau contaminarea fluidelor cu săptămâni înainte ca acestea să provoace o defecțiune. O fabrică cu 50 de HPU conectate la un sistem central de monitorizare poate realiza Reduceri cu 40–60% a timpului de nefuncționare neplanificat comparativ cu programele de întreținere bazate pe timp.

Actuatoarele electro-hidraulice (EHA) - unități autonome care combină un mic motor electric, pompă și actuator într-un singur pachet - încep să înlocuiască circuitele convenționale alimentate cu HPU în unele aplicații, în special în mașinile aerospațiale și mobile, unde greutatea și spațiul de instalare sunt la o primă. Cu toate acestea, pentru aplicații industriale de mare putere, multi-actuatori sau cu funcționare continuă, unitatea de putere hidraulică centralizată rămâne soluția cea mai practică și mai rentabilă și este de așteptat să rămână așa în viitorul apropiat.

Introducerea apei-glicolului, a esterilor sintetici și a fluidelor hidraulice rezistente la foc a extins, de asemenea, mediile în care HPU-urile pot funcționa în siguranță - în special în turnătorii, instalațiile de turnare sub presiune și mineritul subteran, unde riscul de incendiu face uleiul mineral inadecvat. În aceste setări, HPU servește aceluiași scop fundamental, dar cu o specificație de fluid aleasă pentru a îndeplini reglementările de siguranță fără a sacrifica performanța.
