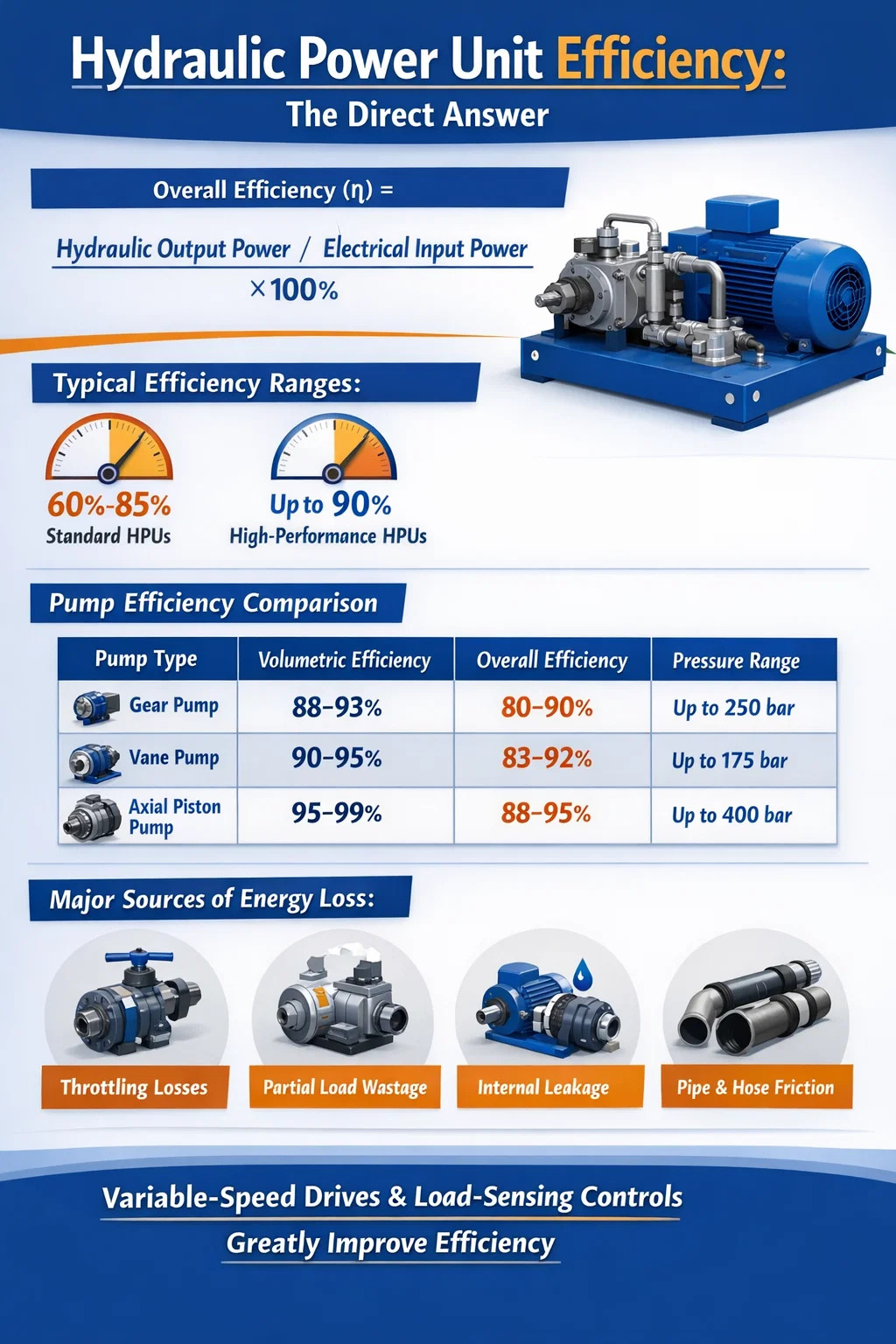

O unitate de putere hidraulică tipică (HPU) funcționează la o eficiență generală de 60% până la 85% , în funcție de proiectarea sistemului, calitatea componentelor, condițiile de funcționare și starea de întreținere. Unitățile hidraulice de înaltă performanță sau special construite cu pompe cu deplasare variabilă și comenzi optimizate pot atinge eficiențe de până la 90% sau puțin peste in conditii ideale. Cu toate acestea, multe HPU-uri industriale din lumea reală care rulează pompe cu cilindree fixă sub sarcini parțiale cad în mod regulat în 60% până la 75% interval din cauza pierderilor prin clasificare, generare de căldură și scurgeri.
Eficiența generală a unei unități hidraulice nu este un singur număr fix - este produsul mai multor sub-eficiențe ale pompei, motorului, supapelor, actuatoarelor, conductelor și condițiilor fluidului. Înțelegerea contribuției fiecărei componente îi ajută pe ingineri și echipele de întreținere să identifice unde se pierde energie și unde îmbunătățirile vor avea cel mai mare impact.
Cum este definită eficiența într-o unitate de putere hidraulică
Eficiența unei unități de putere hidraulică este exprimată ca raportul dintre puterea hidraulică utilă de ieșire și puterea totală de intrare electrică consumată de sistem. Formula este simplă:
Eficiență totală (η) = Puterea hidraulică de ieșire / Puterea electrică de intrare × 100%
Puterea hidraulică de ieșire este calculată ca debit înmulțit cu presiunea (Q × P). Puterea electrică de intrare este puterea măsurată luată de motor de la sursa de alimentare. Diferența dintre cele două reprezintă pierderi sub formă de căldură, zgomot și frecare mecanică distribuite pe fiecare componentă a sistemului.
Eficiența este, de asemenea, împărțită în trei subcategorii principale care se aplică componentelor individuale, în special pompei hidraulice:
- Eficiență volumetrică: Raportul dintre debitul efectiv livrat și debitul teoretic. Scurgerea internă în interiorul pompei reduce această cifră. Valorile tipice pentru pompele cu angrenaje sunt 90–95%, iar pentru pompele cu piston 95–99%.
- Eficienta mecanica: Ține cont de pierderile prin frecare la rulmenți, etanșări și piesele rotative. Variază de obicei între 90% și 97% pentru pompele bine întreținute.
- Eficiența generală a pompei: Produsul eficienței volumetrice și mecanice. Pentru o pompă cu piston axial de calitate, aceasta se situează de obicei între 87% și 95%.
Dincolo de pompă, motorul electric care antrenează unitatea hidraulică are propria eficiență, de obicei între 88% și 96% pentru motoarele cu inducție moderne. Înmulțirea eficienței pompei cu eficiența motorului oferă eficiența conversiei puterii înainte de contorizarea pierderilor de supapă sau circuit.
Intervalele de eficiență în funcție de tipul pompei hidraulice
Tipul de pompă utilizat într-o unitate de putere hidraulică are cea mai mare influență asupra eficienței sistemului. Fiecare proiect de pompă are o curbă caracteristică de eficiență care se modifică în funcție de setarea vitezei, presiunii și deplasării.
| Tip pompa | Eficiență volumetrică | Eficiența generală a pompei | Interval tipic de presiune |
| Pompă cu viteze externă | 88–93% | 80–90% | Până la 250 bar |
| Pompă cu viteze internă | 90–95% | 82–92% | Până la 200 bar |
| Pompă cu palete | 90–95% | 83–92% | Până la 175 bar |
| Pompă cu piston radial | 95–98% | 88–94% | Până la 700 bar |
| Pompă cu piston axial (fixă) | 95–99% | 88–95% | Până la 400 bar |
| Pompă cu piston axial (variabilă) | 95–99% | 87–94% | Până la 400 bar |
Tabelul 1: Comparația eficienței tipurilor obișnuite de pompe hidraulice utilizate în unitățile hidraulice
Pompele cu angrenaje sunt cele mai accesibile și utilizate pe scară largă în HPU-urile cu presiune joasă până la medie, dar eficiența lor volumetrică mai mică la presiuni mai mari le face o alegere proastă pentru aplicațiile sensibile la energie. Pompele cu piston axial, deși sunt mai scumpe, oferă în mod constant cea mai bună eficiență și sunt alegerea preferată în unitățile industriale hidraulice unde costurile energetice sunt semnificative.
Surse majore de pierdere de energie într-o unitate de putere hidraulică
Înțelegerea unde apar pierderile este esențială pentru îmbunătățirea eficienței oricărei unități hidraulice. Pierderile sunt distribuite în mai multe puncte, iar unele contribuie mult mai mult decât altele.
Reglaje și căderi de presiune peste supapele de control
Supapele de control direcțional, supapele de limitare a presiunii și supapele de control al debitului introduc toate căderi de presiune pe măsură ce uleiul curge prin ele. Într-un circuit de dozare de intrare sau de ieșire, diferența de presiune prin supapa de control este transformată direct în căldură. În multe sisteme industriale, această pierdere legată de supapă reprezintă singura 15% până la 30% din energia totală de intrare . Un sistem care funcționează la 200 de bari cu o supapă de control care provoacă o scădere de 30 de bari irosește 15% din energia presiunii în acel punct înainte ca fluidul să ajungă chiar la servomotor.
Pompă cu volum fix care funcționează la capacitate maximă sub sarcină parțială
Una dintre cele mai mari ineficiențe în proiectarea unității hidraulice tradiționale este utilizarea unei pompe cu deplasare fixă care oferă întotdeauna debit maxim, chiar și atunci când sistemul are nevoie doar de o fracțiune din acest debit. Debitul în exces este ocolit înapoi la rezervor printr-o supapă de limitare a presiunii la presiunea sistemului - o situație numită „suflare peste eliberare”. Acest lucru irosește energie în mod continuu și generează căldură semnificativă. Studiile au arătat că un HPU cu pompă fixă care funcționează la 30% din sarcina sa nominală se poate risipi 40% sau mai mult din puterea de intrare numai în pierderi de bypass.
Scurgeri interne
Scurgerile interne apar în interiorul pompelor, motoarelor, cilindrilor și supapelor atunci când fluidul de înaltă presiune ocolește etanșările și spațiile libere către partea de joasă presiune. În timp ce unele scurgeri interne sunt normale și necesare pentru lubrifiere, scurgerile excesive din cauza uzurii sau a jocurilor supradimensionate reduc eficiența volumetrică. O pompă cu scurgeri interne de 5% trebuie să genereze cu 5% mai mult debit decât are nevoie sistemul, consumând energie suplimentară doar pentru a compensa. În componentele uzate, această scurgere poate crește la 10-15%, degradând vizibil performanța sistemului.
Pierderi prin frecare la conducte și furtunuri
Pe măsură ce fluidul hidraulic curge prin țevi, furtunuri și fitinguri, frecarea generează o cădere de presiune proporțională cu viteza de curgere la pătrat. Conductele subdimensionate forțează viteze mai mari, crescând dramatic pierderile. Viteza maximă recomandată de curgere în liniile de presiune este de obicei 2–4 m/s , și în rândurile de retur 1–2 m/s . Sistemele cu conducte excesiv de lungi, coturi ascuțite sau fitinguri multiple pot pierde 5-10% din presiunea disponibilă înainte ca fluidul să ajungă la servomotor.
Generarea de căldură și sarcina de răcire
Toate pierderile de mai sus se manifestă în cele din urmă ca căldură în fluidul hidraulic. Temperatura fluidului trebuie menținută într-un interval adecvat - de obicei 40°C până la 60°C pentru majoritatea uleiurilor minerale — pentru a păstra vâscozitatea și a preveni degradarea. Când fluidul rulează prea fierbinte, vâscozitatea scade, scurgerea crește și eficiența pompei scade și mai mult, creând un ciclu negativ combinat. Energia consumată de răcitoarele de ulei (și ventilatoarele acestora sau circuitele de apă) se adaugă la consumul total de energie al sistemului, reducând și mai mult eficiența netă din perspectiva operatorului.
Cum acționările cu viteză variabilă îmbunătățesc dramatic eficiența unității de putere hidraulică
Cea mai importantă actualizare disponibilă pentru o unitate de putere hidraulică existentă este adăugarea unui sistem de acționare cu viteză variabilă (VSD), numit și o unitate de frecvență variabilă (VFD), pe motorul electric. În loc să funcționeze constant motorul la viteză maximă și să ocolească debitul în exces, un VSD ajustează viteza motorului în timp real pentru a se potrivi exact cu debitul și presiunea cerute de sistem.
Economiile de energie din această abordare se bazează pe legile de afinitate pentru pompe, care precizează că consumul de energie variază în funcție de viteza cubului pompei . Reducerea vitezei pompei la 80% din viteza sa nominală reduce consumul de energie la aproximativ 51% de consum la viteza maxima. Reducerea vitezei la 60% reduce consumul de energie la aproximativ 22% de sarcina completa. Acestea sunt cifre teoretice, dar instalațiile din lumea reală demonstrează în mod constant economii de energie 30% până la 60% comparativ cu HPU-urile cu viteză fixă care rulează același ciclu de funcționare.
Un studiu de caz de la o instalație de turnare prin injecție a materialelor plastice care înlocuiește HPU cu pompă fixă cu unități conduse de VSD pe 15 mașini a raportat o economie medie anuală de energie electrică de 42% per mașină, cu perioade de rambursare sub 18 luni la tarifele locale de energie electrică. Reducerea generării de căldură a redus, de asemenea, durata de funcționare a răcitorului de ulei și a extins intervalele de service pentru ulei.
Unitățile hidraulice bazate pe VSD sunt acum standard în multe aplicații industriale de mare capacitate, inclusiv:
- Mașini de turnare prin injecție și suflare
- Prese de ștanțare și formare a metalelor
- Mașini de turnare sub presiune
- Sisteme de prindere hidraulice pentru mașini-unelte CNC
- Echipamente maritime de punte și sisteme hidraulice offshore
Rolul fluidului hidraulic în eficiența sistemului
Selectarea și starea fluidului hidraulic au un impact direct și măsurabil asupra eficienței unei unități hidraulice. Vâscozitatea fluidului este parametrul critic. Dacă vâscozitatea este prea mare, rezistența la pompare și frecarea fluidului cresc, crescând pierderile mecanice. Dacă vâscozitatea este prea scăzută, scurgerea internă crește, reducând eficiența volumetrică și provocând potențial contact metal-metal în pompe și motoare.
Majoritatea sistemelor hidraulice sunt proiectate în jurul uleiului mineral ISO VG 46 sau ISO VG 68, cu fereastra optimă de viscozitate de operare de obicei între 25 si 54 cSt la temperatura de functionare. Rularea în afara acestei ferestre – fie pentru că sistemul este prea rece sau prea fierbinte, fie pentru că a fost folosită o calitate greșită – poate reduce eficiența pompei prin 3% până la 8% .
Fluidele hidraulice sintetice, în special uleiurile pe bază de polialfaolefină (PAO), pot oferi îmbunătățiri modeste ale eficienței 1% până la 3% față de uleiul mineral convențional prin caracteristici mai bune de vâscozitate-temperatură și frecare internă mai mică. Aceste câștiguri sunt consecvente în mai multe studii independente și în datele de testare ale producătorului de pompe. În timp ce 1–3% sună modest, într-un HPU industrial mare care consumă 100 kW continuu, aceasta reprezintă 1.000–3.000 de wați de energie economisită - o cantitate semnificativă pe parcursul unui ciclu de funcționare anual.
Contaminarea cu fluide este la fel de importantă. Particulele din fluidul hidraulic accelerează uzura componentelor, cresc scurgerile interne și înfundă orificiile supapelor. Menținerea curățeniei fluidelor conform codului de curățenie ISO 4406 17/15/12 sau mai bine pentru majoritatea HPU-urilor industriale este considerată cea mai bună practică. Sistemele cu fluid degradat prezintă frecvent scăderi măsurabile ale eficienței volumetrice pe măsură ce uzura pompei și supapelor progresează.
Compararea eficienței HPU cu deplasare fixă și cu deplasare variabilă
Multe unități hidraulice mici și medii folosesc pompe cu angrenaje sau cu palete cu cilindree fixă, deoarece sunt ieftine, compacte și ușor de întreținut. Pompele cu piston cu deplasare variabilă costă mult mai mult, dar potrivesc producția cu cererea, reducând pierderile de by-pass. Diferența de eficiență dintre aceste două abordări este cea mai pronunțată în timpul funcționării cu sarcină parțială.
| Condiție de funcționare | Eficiență HPU cu deplasare fixă | Eficiență HPU cu deplasare variabilă | Eficiență HPU cu pompă variabilă VSD |
| 100% sarcină | 78–84% | 82–88% | 85–90% |
| 75% sarcină | 62–70% | 78–86% | 84–90% |
| 50% sarcină | 48–58% | 72–82% | 80–88% |
| 25% sarcină | 30–42% | 60–72% | 72–84% |
Tabelul 2: Comparație aproximativă a eficienței generale între niveluri de sarcină pentru diferite configurații de unități hidraulice
Tabelul de mai sus ilustrează de ce HPU-urile cu pompă fixă sunt deosebit de nepotrivite aplicațiilor cu cicluri de cerere variabile. La o sarcină de 25%, o unitate cu deplasare fixă poate pierde mai mult de două treimi din energia sa de intrare, în timp ce o unitate echivalentă cu deplasare variabilă echipată cu VSD păstrează o fracție de ieșire utilă substanțial mai mare.
Pași practici pentru îmbunătățirea eficienței unității hidraulice
Îmbunătățirea eficienței unei unități hidraulice existente nu necesită întotdeauna o înlocuire completă. Multe upgrade-uri pot fi aplicate progresiv, cu randamente măsurabile ale investiției.
Audit consumul curent de energie
Înainte de a face orice modificare, instalați un contor de putere pe alimentarea motorului și înregistrați consumul pe un ciclu complet al mașinii. Comparați curba de putere măsurată cu minimul teoretic cerut de profilul de sarcină. Decalajul dintre consumul real și minimul teoretic reprezintă pierderi recuperabile. În multe HPU-uri mai vechi cu pompă fixă, acest decalaj este 25% până la 45% a consumului total.
Dimensiunea corectă a pompei și a motorului
Pompele și motoarele supradimensionate sunt comune în hidraulica industrială, deoarece inginerii aplică factori de siguranță generoși sau reutiliza componentele existente. O pompă care funcționează la 40% din deplasarea sa nominală funcționează bine departe de punctul său de eficiență maximă. Potrivirea deplasării pompei îndeaproape cu cererea reală a sistemului - în mod ideal funcționând la 70-90% din capacitatea nominală la sarcina maximă - menține pompa în intervalul cel mai eficient.
Instalați o unitate cu viteză variabilă
După cum s-a discutat mai sus, montarea unui VSD la motorul existent este, de obicei, upgrade-ul cu cel mai mare ROI pentru orice unitate de putere hidraulică utilizată în aplicații cu sarcini variabile. VSD-urile moderne oferă, de asemenea, capacitatea de pornire ușoară, reducând curentul de pornire a motorului și șocurile mecanice la pornire, ceea ce prelungește durata de viață a pompei și a motorului.
Faceți upgrade la Load-Sensing Control
Circuitele hidraulice cu detecție a sarcinii (LS) utilizează un semnal pilot de la actuator pentru a regla continuu presiunea de ieșire a pompei și debitul la doar puțin peste ceea ce necesită sarcina - de obicei 15–25 bar peste presiunea de sarcină . Acest lucru elimină marjele mari de presiune și pierderile de limitare găsite în circuitele cu centru deschis. Sistemele de detectare a sarcinii sunt mai complexe și mai costisitoare de implementat, dar pot reduce consumul de energie al sistemului 20% până la 40% în aplicații mobile și industriale cu sarcini variabile.
Reduceți presiunea sistemului la minimul necesar
Multe sisteme hidraulice sunt setate la presiuni mai mari decât necesită de fapt aplicația, fie din cauza suprainginerării inițiale, fie deoarece presiunea de funcționare a fost crescută pentru a compensa componentele uzate. Fiecare 10 bari de presiune inutilă în sistem reprezintă energie irosită într-un circuit cu pompă fixă. Revizuirea sistematică a setărilor de presiune și reducerea acestora la minimum care atinge în mod fiabil forța de acționare necesară este o îmbunătățire a eficienței fără costuri sau cu costuri reduse, care adesea dă rezultate 5% până la 15% economii de energie.
Întreținerea fluidului hidraulic și a sistemului de filtrare
Prelevarea și analiza regulată a uleiului, combinată cu înlocuirea la timp a filtrelor, menține fluidul hidraulic în intervalul optim de viscozitate și previne uzura abrazivă a componentelor pompei și supapelor. Multe facilități din programele de întreținere predictivă care monitorizează îndeaproape starea fluidului raportează Durată de viață a componentelor cu 10-20% mai mare și eficiența sistemului măsurabil mai stabilă în timp, comparativ cu programele de schimbare a uleiului bazate pe calendar.
Izolați și gestionați temperatura fluidului
În medii reci, sistemele hidraulice durează mai mult pentru a atinge temperatura de funcționare, perioadă în care fluidul cu vâscozitate mare crește pierderile prin frecare. Izolarea pereților rezervorului sau utilizarea preîncălzitoarelor controlate termostatic reduce timpul de încălzire și pierderile de eficiență asociate. În mediile fierbinți, asigurarea că schimbătorul de căldură este dimensionat și întreținut corespunzător împiedică funcționarea sistemului peste banda optimă de temperatură, care altfel ar accelera scurgerea și ar degrada fluidul mai repede.
Cum afectează eficiența unității hidraulice costurile de exploatare
Eficiența are un impact financiar direct și complex pe durata de viață a unei unități hidraulice. Un HPU de 50 kW care funcționează cu o eficiență totală de 65% necesită aproximativ Putere electrică de 76,9 kW pentru a furniza 50 kW de lucru hidraulic util. Același HPU actualizat la o eficiență de 82% ar avea nevoie doar 61 kW de intrare — o diferență de aproape 16 kW.
La o rată a energiei electrice de 0,12 USD/kWh și 5.000 de ore de funcționare pe an, această diferență de 16 kW costă 9.600 USD pe an . Pe o durată de viață de 10 ani a echipamentului, adică 96.000 USD în costuri de electricitate evitabile de la un singur HPU. Instalațiile cu unități hidraulice multiple, așa cum se găsesc în fabricile de asamblare auto, turnătorii și liniile de producție grele, înmulțesc această cifră în consecință.
Dincolo de electricitate, o eficiență mai scăzută înseamnă o generare mai mare de căldură, ceea ce crește costurile de răcire, accelerează degradarea uleiului, scurtează durata de viață a etanșării și a pompei și crește frecvența de întreținere. Costul total de proprietate al unui HPU cu eficiență scăzută este substanțial mai mare decât sugerează prețul său de achiziție.
Factori cheie care determină eficiența oricărei unități hidraulice date
Pentru a rezuma variabilele care determină locul în care o anumită unitate de putere hidraulică se încadrează în spectrul de eficiență:
- Tipul și starea pompei: Pompele cu piston axial în stare bună depășesc constant pompele cu roți dintate și cu palete, în special la presiuni mai mari.
- Sistem de antrenare: Motoarele echipate cu VSD oferă cea mai bună eficiență la sarcină parțială și sunt acum considerate standard în instalațiile care consumă energie.
- Arhitectura de control: Sistemele de detectare a sarcinii și compensarea presiunii minimizează pierderile de clapete în comparație cu circuitele cu presiune fixă în centru deschis.
- Setarea presiunii sistemului: Presiunile mai scăzute reduc pierderile prin bypass și generarea de căldură în sistemele cu pompe fixe.
- Tipul și starea fluidului: Gradul corect, fluidul curat în stare bună menține scurgerile și pierderile prin frecare la valori minime.
- Design tubulatura: Tuburile dimensionate corect, scurte și cu rezistență scăzută minimizează căderile de presiune prin frecare.
- Temperatura de functionare: Menținerea fluidului în intervalul optim de viscozitate (de obicei 40–60°C) păstrează atât eficiența volumetrică, cât și cea mecanică.
- Starea de uzură a componentelor: Pompele, cilindrii și supapele uzate cresc toate scurgerile interne, degradând eficiența volumetrică în timp.
Abordarea sistematică a tuturor acestor factori – prin proiectare inițială inteligentă și întreținere consecventă – este ceea ce separă o unitate de putere hidraulică care funcționează cu o eficiență de 85% de una care se luptă să ajungă la 65%.
