Cum funcționează o unitate hidraulică: Ghid complet

Cum funcționează o unitate hidraulică: răspunsul scurt

A unitate de putere hidraulică (HPU) funcționează folosind un motor electric sau un motor cu ardere pentru a antrena o pompă hidraulică, care atrage fluidul dintr-un rezervor și îl presurizează. Acel fluid sub presiune este apoi direcționat prin supapele de control către actuatoare - cilindri sau motoare hidraulice - care convertesc energia fluidului în forță sau mișcare mecanică. Odată ce fluidul își încheie activitatea, se întoarce în rezervor, unde este filtrat și răcit înainte ca ciclul să se repete.

Acest proces în buclă închisă permite unei unități compacte să genereze o forță enormă. Un HPU industrial standard care funcționează la 3.000 PSI (207 bar) poate furniza zeci de mii de kilograme de forță de împingere sau tragere printr-un cilindru relativ mic, motiv pentru care sistemele hidraulice rămân alegerea dominantă în echipamentele grele, prese de producție, suport aerospațial la sol și aplicații marine.

Componentele de bază ale a Unitate de putere hidraulică

Înțelegerea modului în care funcționează o unitate de putere hidraulică începe cu a cunoaște ce face fiecare componentă majoră. Fiecare HPU - de la o unitate de banc de 1 galon la un pachet de alimentare industrial de 500 de galoane - conține aceleași blocuri fundamentale.

Rezervor (rezervor hidraulic)

Rezervorul stochează alimentarea cu fluid hidraulic. Nu este doar un container pasiv. Un rezervor bine proiectat permite aerului antrenat să iasă din fluidul de retur, oferă suficientă suprafață pentru disiparea căldurii și folosește deflectoare interne pentru a separa conducta de retur de orificiul de admisie al pompei. Această separare împiedică lichidul de retur fierbinte, aerat, să intre imediat din nou în pompă. Regulile generale de dimensionare a rezervorului sugerează un volum de fluid egal cu de trei până la cinci ori debitul pe minut al pompei , deși sistemele cu ciclu de lucru ridicat necesită adesea mai mult.

Prime Mover (motor sau motor electric)

Motorul principal furnizează energia mecanică care antrenează pompa. În aplicații industriale și staționare, a motor electric trifazat de curent alternativ este standard, de obicei variind de la 1 CP pentru presele mici de magazin până la peste 200 CP pentru linii mari de presa hidraulice sau mașini de turnat prin injecție. Echipamentele mobile — excavatoare, minivolante, macarale — utilizează motorul diesel al vehiculului ca motor principal, cu o priză de putere (PTO) care îl conectează la pompa hidraulică.

Pompa hidraulica

Pompa este inima unității hidraulice. Nu creează presiune - creează flux. Presiunea se dezvoltă numai atunci când acel flux întâlnește rezistență (o sarcină). Domină trei tipuri de pompe:

• Pompe cu viteze: Simplu, accesibil și tolerant la contaminare. Deplasare fixă. Frecvent în despicatoare de bușteni, basculante și pachete de energie cu costuri reduse. Eficiență tipică: 80–85%.
• Pompe cu palete: Funcționare mai silențioasă și eficiență volumetrică bună. Folosit în mașini-unelte și echipamente industriale care necesită performanțe fluide, cu zgomot redus.
• Pompe cu piston: Capacitate de înaltă presiune (până la 6.000 PSI și mai mult), opțiuni de deplasare variabilă și eficiență ridicată (90–95%). Alegerea standard pentru aplicații solicitante precum prese hidraulice, turnare prin injecție și aerospațială.

Supape de control

Supapele de control guvernează unde merge fluidul, cât de repede se mișcă și câtă presiune este permisă. Cele trei categorii principale sunt:

• Supape de control direcțional (DCV): Determinați care port al actuatorului primește fluid sub presiune și care se întoarce în rezervor. DCV-urile acționate cu solenoid permit controlul de la distanță sau automat.
• Supape de reglare a presiunii: Includeți supape de siguranță (care stabilesc limita maximă de presiune a sistemului), supape de reducere a presiunii și supape de secvență. O supapă de siguranță este un dispozitiv de siguranță critic - fără ea, un actuator blocat ar putea crea presiune până când ceva eșuează catastrofal.
• Supape de reglare a debitului: Reglați viteza dispozitivului de acţionare prin restricţionarea sau măsurarea fluxului de fluid. Acesta este modul în care operatorii controlează viteza de extindere și retragere a cilindrilor.

Actuatoare

Actuatoarele sunt dispozitivele de ieșire care convertesc puterea fluidului hidraulic înapoi în lucru mecanic. Cilindri hidraulici produce forță și mișcare liniară - extinderea sau retragerea unei tije. Motoare hidraulice produce mișcare de rotație și cuplu. Alegerea depinde în întregime de ce fel de mișcare necesită aplicația.

Sistem de filtrare

Contaminarea este cauza numărul unu a defecțiunii componentelor hidraulice - studiile din industrie atribuie în mod constant 70–80% din defecțiuni hidraulice la contaminarea cu fluide. Filtrele sunt poziționate la aspirație (pentru a proteja pompa), presiune (pentru a proteja componentele din aval) și retur (pentru a curăța fluidul înainte ca acesta să intre din nou în rezervor). Valorile filtrelor sunt exprimate în microni; majoritatea sistemelor vizează un nivel de curățenie ISO 4406 Clasa 16/14/11 sau mai bun.

Schimbător de căldură sau răcitor

Sistemele hidraulice generează căldură - aproximativ 25–30% din puterea de intrare se pierde de obicei sub formă de căldură într-un sistem standard. Fluidul care funcționează peste 180°F (82°C) se degradează rapid, accelerând uzura și oxidarea etanșării. Răcitoarele cu aer sau schimbătoarele de căldură răcite cu apă mențin temperatura fluidului în intervalul de funcționare recomandat, de obicei 100°F până la 140°F (38°C până la 60°C) .

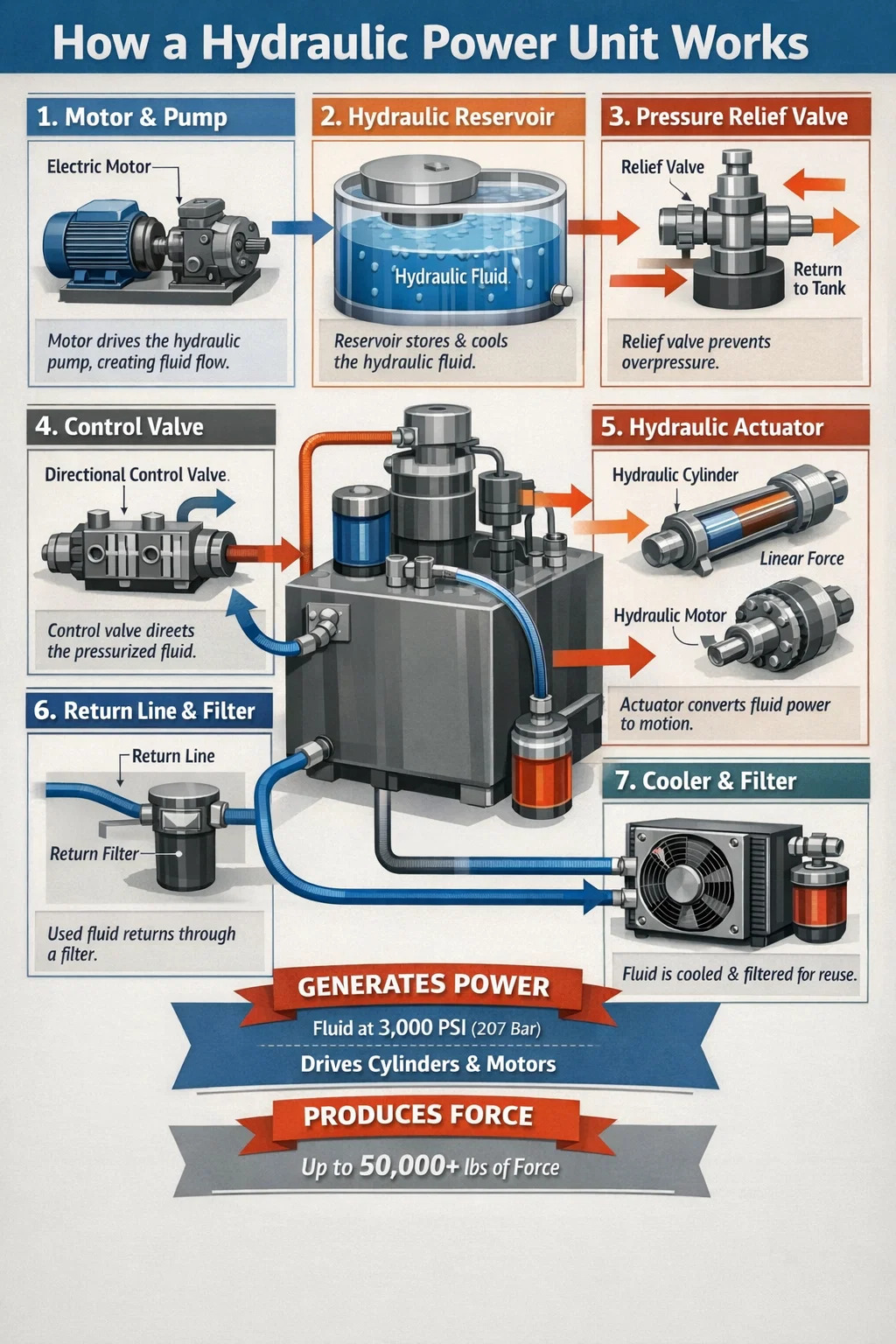

Ciclul de funcționare pas cu pas al unei unități de alimentare hidraulice

Defalcarea ciclului de funcționare arată clar cum funcționează o unitate hidraulică de la început până la sfârșit:

1. Motorul pornește, pompa se rotește: Motorul principal învârte pompa. Geometria internă a pompei - dinți angrenajului de angrenare, pistoane rotative sau palete glisante - creează camere de expansiune și contractare care atrag fluidul din rezervor prin conducta de aspirație.
2. Fluidul presurizează: Pompa forțează fluidul în conducta de presiune la un debit determinat de deplasarea pompei și RPM. Presiunea crește pe măsură ce fluidul întâmpină rezistență - greutatea unei sarcini, o supapă închisă sau forța necesară pentru a deplasa un actuator.
3. Supapa de siguranță menține limita sistemului: Dacă presiunea depășește setarea supapei de siguranță (de exemplu, 3.000 PSI), supapa se deschide și ocolește debitul în exces înapoi în rezervor, protejând toate componentele.
4. Supapa direcțională direcționează fluidul: Un operator sau un sistem de control activează un solenoid, schimbând supapa direcțională. Fluidul sub presiune este direcționat către un port al unui cilindru sau motor.
5. Mișcările actuatorului: Presiunea fluidului care acționează asupra zonei pistonului creează forță (Forță = Presiune × Arie). Un cilindru de 4 inchi la 2.500 PSI produce aproximativ 31.400 lbf forță de împingere .
6. Fluidul de retur curge înapoi: Fluidul deplasat din partea opusă a actuatorului se deplasează înapoi prin supapa direcțională și linia de retur la rezervor, trecând prin filtrul de retur.
7. Fluidul este răcit și filtrat: În rezervor, fluidul se depune, eliberează aerul antrenat și este răcit. Apoi este gata să fie tras înapoi în conducta de aspirație pentru următorul ciclu.

Tipuri de unități hidraulice și diferențe de funcționare ale acestora

Nu toate unitățile hidraulice funcționează la fel în interior. Alegerile de proiectare afectează semnificativ performanța, eficiența și adecvarea aplicației.

Sisteme de pompe cu deplasare variabilă

Într-un HPU cu deplasare variabilă, pompa își ajustează automat debitul de ieșire pentru a se potrivi cu cererea sistemului. Atunci când un actuator se menține în poziție și nu este necesară nicio mișcare, pompa pornește și furnizează doar un debit suficient pentru a menține presiunea. Acest lucru reduce dramatic generarea de căldură și consumul de energie în comparație cu sistemele cu deplasare fixă ​​care ocolesc continuu debitul în exces peste supapa de siguranță. Sistemele de deplasare variabilă bine implementate pot reduce consumul de energie cu 30–50% comparativ cu proiectele comparabile cu deplasare fixă.

Unități HPU cu viteză variabilă

În loc să varieze deplasarea pompei, o unitate de putere hidraulică VSD variază viteza motorului printr-un variator de frecvență (VFD). Când cererea scade, motorul încetinește în loc ca pompa să ocolească debitul. Aceste sisteme sunt din ce în ce mai populare în instalațiile industriale moderne, deoarece reduc atât costurile cu energie, cât și nivelurile de zgomot - un HPU condus de VSD la ralanti poate funcționa la sub 65 dB(A) , comparativ cu 75–80 dB(A) pentru o unitate convențională la viteză maximă.

Fluid hidraulic: Mediul care face ca totul să funcționeze

Lichidul hidraulic face mult mai mult decât transmite presiunea. Unge fiecare pompă internă și componentă a motorului, transportă căldura departe de punctele de frecare, previne coroziunea și etanșează spațiul liber dintre piesele în mișcare. Selectarea și menținerea fluidului potrivit este la fel de importantă ca și alegerea pompei potrivite.

Vâscozitatea și impactul ei

Vâscozitatea este cea mai importantă proprietate a fluidului dintr-un sistem hidraulic. ISO VG 46 Uleiul mineral este cea mai comună alegere pentru HPU-urile industriale care funcționează în medii cu temperatură normală. Vâscozitatea prea scăzută determină o scurgere sporită a pompei interne și o uzură accelerată. Vâscozitatea prea mare crește rezistența, generează mai multă căldură și poate înfometați pompa la pornirile la rece. Majoritatea sistemelor specifică un interval de vâscozitate de 25–54 cSt la temperatura de funcționare .

Tipuri de fluide utilizate în unitățile hidraulice

• Ulei mineral: Standard pentru majoritatea aplicațiilor industriale și mobile. Lubricitate bună, disponibil pe scară largă, rentabil. Nu este adecvat acolo unde riscul de incendiu este semnificativ.
• Fluide rezistente la foc (HFA, HFB, HFC, HFD): Necesar în fabricile de oțel, operațiunile de turnare sub presiune și alte medii cu temperaturi ridicate. Tipurile de apă-glicol și esteri sintetici sunt cele mai comune.
• Fluide biodegradabile: Pe bază de ester vegetal sau polialchilen glicol (PAG). Obligat în aplicații sensibile din punct de vedere ecologic - echipamente forestiere, platforme offshore, construcție de căi navigabile.
• Fluide de esteri fosfatici: Folosit în sistemele hidraulice de aviație comercială pentru rezistența lor excelentă la foc și stabilitatea la presiuni de operare ridicate (până la 3.000 PSI în sistemele de aeronave).

Aplicații obișnuite care se bazează pe unități de putere hidraulică

Motivul pentru care unitățile hidraulice de putere sunt utilizate în atât de multe industrii se rezumă la un avantaj principal: nicio altă tehnologie nu oferă o densitate de forță comparabilă la același cost . O unitate hidraulică de 10 CP poate genera peste 50.000 lbf de forță printr-un cilindru modest. Un actuator liniar electric cu o capacitate de forță echivalentă ar costa de câteva ori mai mult și ar ocupa mult mai mult spațiu.

Fabricație industrială

Mașinile de presare hidraulice sunt coloana vertebrală a ștanțarii, forjarii și modelării metalelor. O presă hidraulică de 500 de tone utilizează un HPU care furnizează debit la 3.000–5.000 PSI pentru a dezvolta tonajul necesar pentru a forma componente din oțel. Mașinile de turnat prin injecție folosesc HPU pentru a genera forța de strângere - în mod obișnuit 100 până la 6.000 de tone — care ține împreună jumătățile de mucegai în timpul injecției de plastic.

Constructii si echipamente mobile

Fiecare excavator, buldozer și macara se bazează pe puterea hidraulică. Un excavator de dimensiuni medii (clasa de 20 de tone) poartă de obicei o livrare HPU 50-80 de galoane pe minut la 5.000 PSI pentru a alimenta simultan funcțiile braț, braț, cupă și balansare. Pachetul compact al unui HPU permite ca toată această putere să fie împachetată în cadrul oscilant al mașinii.

Aerospațial și Apărare

Avioanele comerciale folosesc unități de alimentare hidraulice de la bord - adesea numite pachete de energie hidraulică - pentru a opera suprafețele de control al zborului, trenul de aterizare și inversoarele de tracțiune. Sistemul hidraulic al unui Boeing 737 operează la 3.000 PSI și utilizează două sisteme independente de pompe acționate de motor plus pompe electrice de rezervă. Vehiculele militare folosesc HPU pentru rotirea turelei, nivelarea suspensiei și poziționarea sistemului de arme.

Marină și offshore

Sistemele de guvernare a navei (sisteme de cârmă hidraulice de tip berbec), macaralele de punte, șantinele de ancoră și sistemele de prevenire a erupțiilor în larg (BOP) folosesc toate HPU-uri dedicate. Sistemele de control BOP submarine folosesc HPU capabile să funcționeze la 5.000 PSI , cu băncile de acumulatoare care asigură capacitatea de închidere de urgență chiar dacă sursa principală de alimentare se defectează.

Manipularea și ridicarea materialelor

Nivelele de andocare, lifturile foarfece, palanele pentru vehicule și compactoarele pentru camioane de gunoi folosesc toate HPU mici până la medii. Un lift auto cu doi stâlpi evaluat pentru 10.000 de lbs utilizează de obicei a 2 CP, 2 galoane HPU funcționează la 2.500–3.000 PSI – demonstrând modul în care o unitate modestă poate face față sarcinilor substanțiale atunci când se aplică dimensionarea adecvată a cilindrului.

Presiune, debit și putere: fizica din spatele forței hidraulice

O înțelegere practică a fizicii de bază ajută operatorii și inginerii să dimensioneze corect sistemele și să diagnosticheze problemele în mod eficient.

Legea lui Pascal este principiul de bază: presiunea aplicată unui fluid închis este transmisă în mod egal în toate direcțiile prin fluid. Acesta este ceea ce permite unei pompe mici să genereze o forță enormă printr-un cilindru cu alezaj mare - presiunea este aceeași la ieșirea pompei și la fața pistonului cilindrului, dar forța este înmulțită cu suprafața mai mare.

Formule hidraulice cheie care guvernează modul în care funcționează o unitate hidraulică:

• Forța (lbf) = Presiune (PSI) × Arie (in²): Un cilindru de 5 inchi (aria = 19,6 in²) la 3.000 PSI generează 58.800 lbf de forță de împingere.
• Debit (GPM) = Deplasare (in³/torare) × RPM ÷ 231: O pompă cu angrenaje cu cilindree de 1,5 in³/rpm la 1.800 RPM furnizează aproximativ 11,7 GPM.
• Putere hidraulică = Presiune (PSI) × Debit (GPM) ÷ 1.714: Un sistem care rulează la 3.000 PSI și 10 GPM necesită aproximativ 17,5 cai putere hidraulică. Cu eficiența tipică a pompei și a motorului, consumul real al motorului este de aproximativ 20-22 CP.
• Viteza cilindrului (in/min) = Debit (in³/min) ÷ Suprafata (in²): Debit mai mare înseamnă mișcare mai rapidă a actuatorului; cilindrii cu alezaj mai mare se deplasează mai încet pentru același debit.

Probleme obișnuite ale unității hidraulice și ce le cauzează

Chiar și un HPU bine proiectat va dezvolta probleme în timp. Cunoașterea simptomelor și a cauzelor rădăcină accelerează diagnosticarea și reduce timpul de nefuncționare.

Supraîncălzire

Temperatura fluidului depășește 180°F (82°C) este cea mai frecventă problemă operațională. Cauzele includ un răcitor subdimensionat, aripioarele de răcire înfundate, scurgeri interne excesive între componentele uzate (care transformă energia presiunii în căldură) sau o supapă de siguranță setată prea mare pentru funcționare continuă. Fiecare creștere de 18 °F (10 °C) peste intervalul de temperatură recomandat dublează aproximativ rata de oxidare a fluidului și degradarea etanșării.

Performanță lentă sau slabă a actuatorului

Extinderea lentă a cilindrului combinată cu presiunea normală a sistemului indică de obicei o problemă de debit - pompă uzată, sită de aspirație înfundată sau o supapă de închidere a aspirației parțial închisă. Forța slabă la debitul normal sugerează o presiune insuficientă - verificați setarea supapei de siguranță și căutați bypass-ul intern al cilindrului (etanșări uzate ale pistonului). O pompă care livrează mai puțin de 85% din debitul său nominal la presiunea de funcționare este de obicei datorată pentru înlocuire sau reconstrucție.

Zgomot excesiv

Cavitația - în cazul în care pompa nu poate primi o alimentare adecvată cu fluid - produce un țipete sau un zgomot distinctiv. Provoacă deteriorarea rapidă a pompei. Cauzele includ un filtru de aspirație blocat, vâscozitatea fluidului prea mare pentru condiții (în special la pornirea la rece) sau o conductă de aspirație prea mică sau prea lungă. Aerarea, cauzată de intrarea aerului prin fitingurile slăbite pe partea de aspirație, produce un sunet diferit - mai degrabă un scâncet sau un zgomot - și provoacă un comportament spongios al actuatorului.

Scurgeri externe

Scurgerile de lichid hidraulic sunt atât o problemă de întreținere, cât și un pericol pentru siguranță. Garniturile se întăresc și se crăpă atunci când sunt expuse la căldură și la fluidul contaminat. Lichidul hidraulic de înaltă presiune injectat prin piele de la o scurgere de orificii din furtun este un urgenta medicala — poate provoca distrugeri grave de țesut chiar și atunci când rana inițială pare minoră. Inspecția regulată a furtunurilor și înlocuirea periodică (de obicei la fiecare 4-6 ani, indiferent de aspect) este o practică standard în programele de întreținere responsabilă.

Presiunea nu se ridică la punctul de referință

Dacă sistemul nu poate atinge setarea de presiune, supapa de siguranță poate fi blocată deschisă, reglată incorect sau uzată. Uzura internă a pompei care provoacă ocolire excesivă este o altă cauză frecventă. Verificați sistematic mai întâi supapa de siguranță - izolați-o și testați direct presiunea de evacuare a pompei. O pompă bună ar trebui să atingă cu ușurință 110–120% din presiunea nominală a sistemului într-un test de cap mort înainte ca supapa de siguranță să se deschidă.

Întreținerea unității hidraulice: ceea ce prelungește de fapt durata de viață

O unitate hidraulică întreținută corespunzător poate furniza 20.000 de ore de viață pentru rezervor, supape și componentele structurale majore. Pompele din sisteme curate cu fluid bine întreținut ajung în mod obișnuit la 10.000-15.000 de ore. Sistemele neglijate pot eșua catastrofal în 2.000 de ore.

• Prelevarea și analiza fluidelor: Luați probe de ulei la fiecare 500-1.000 de ore și trimiteți-le unui laborator de analiză a fluidelor. Numărul de particule, conținutul de apă, vâscozitatea și concentrațiile de metal de uzură dezvăluie probleme cu săptămâni sau luni înainte ca acestea să devină defecțiuni catastrofale. Aceasta este singura practică de întreținere cu cel mai mare ROI disponibilă.
• Inlocuire filtru: Înlocuiți filtrele de retur și de presiune la intervalul recomandat de producător sau când indicatorii de presiune diferențială arată restricții - oricare dintre acestea survine primul. Nu ocoli niciodată un filtru pentru a extinde intervalele de schimbare.
• Întreținerea respirației: Ventilatorul rezervorului previne intrarea prafului atmosferic în rezervor pe măsură ce nivelul lichidului se modifică. Un aerisire înfundat poate cavita pompa creând un vid în rezervor. Înlocuiți ventilația la fiecare altă schimbare de ulei.
• Intervalele de schimbare a lichidului: În serviciul industrial tipic cu ulei mineral, schimbarea completă a fluidului la fiecare 2.000-4.000 de ore reprezintă o bază rezonabilă. Mediile cu temperaturi ridicate sau cu contaminare ridicată necesită schimbări mai frecvente. Lăsați datele analizei fluidelor să conducă programul, mai degrabă decât intervalele calendaristice fixe.
• Rutina de inspecție vizuală: Verificările săptămânale ar trebui să includă nivelul lichidului, indicatorul de temperatură, indicatorii de restricție a filtrului și o scanare vizuală a tuturor fitingurilor și furtunurilor externe pentru lichidul infiltrat. Prinderea devreme a unui fiting de plâns previne un furtun defect și un eveniment de contaminare complet a sistemului.

Dimensionarea unei unități hidraulice pentru aplicația dvs

Dimensionarea corectă a HPU necesită lucrul prin intermediul a patru parametri interconectați: forța necesară, viteza necesară, ciclul de funcționare și presiunea de funcționare. Sarirea peste oricare dintre acestea duce fie la o unitate subdimensionata care nu poate atinge obiectivele de performanta, fie la una supradimensionata care iroseste capital si energie.

Pasul 1: Definiți forța necesară și selectați presiunea de lucru

Începeți cu sarcina maximă pe care trebuie să o suporte actuatorul. Adăugați 25% pentru pierderi de frecare și contra-presiune. Alegeți o presiune de lucru - de obicei 1.500-3.000 PSI pentru lucrări industriale generale - și calculați alezajul necesar al cilindrului: Aria = Forță ÷ Presiune . Presiunea de lucru mai mare permite cilindri mai mici și structuri mai ușoare, dar necesită o etanșare mai bună și o filtrare mai strânsă.

Pasul 2: Determinați debitul necesar

Debitul necesar (GPM) = Suprafața cilindrului (in²) × Viteza necesară (in/min) ÷ 231. Dacă cilindrul trebuie să se extindă cu 12 inchi în 4 secunde (180 in/min) cu un orificiu de 3 inchi (aria = 7,07 in²), debitul necesar este de aproximativ 5,5 GPM . Adăugați 10–15% pentru pierderi de supapă și scurgeri interne.

Pasul 3: Calculați puterea motorului

HP = (PSI × GPM) ÷ (1.714 × eficiență totală). Pentru un sistem la 2.500 PSI, 5,5 GPM și o eficiență de 85%, puterea necesară a motorului este de aproximativ 9,4 CP . Rotunjiți la următoarea dimensiune standard a cadrului motorului - în acest caz, un motor de 10 CP.

Pasul 4: Dimensionați rezervorul și răcitorul pentru ciclul de funcționare

O mașină care funcționează continuu la sarcină maximă are nevoie de un rezervor mai mare și o capacitate de răcire mai mare decât un ciclu de 20% din timp cu perioade lungi de inactivitate. Pentru funcționare continuă, dimensionați rezervorul la de cinci ori debitul pe minut al pompei și includeți un răcitor activ care să respingă cel puțin 25% din puterea de intrare ca căldură.
