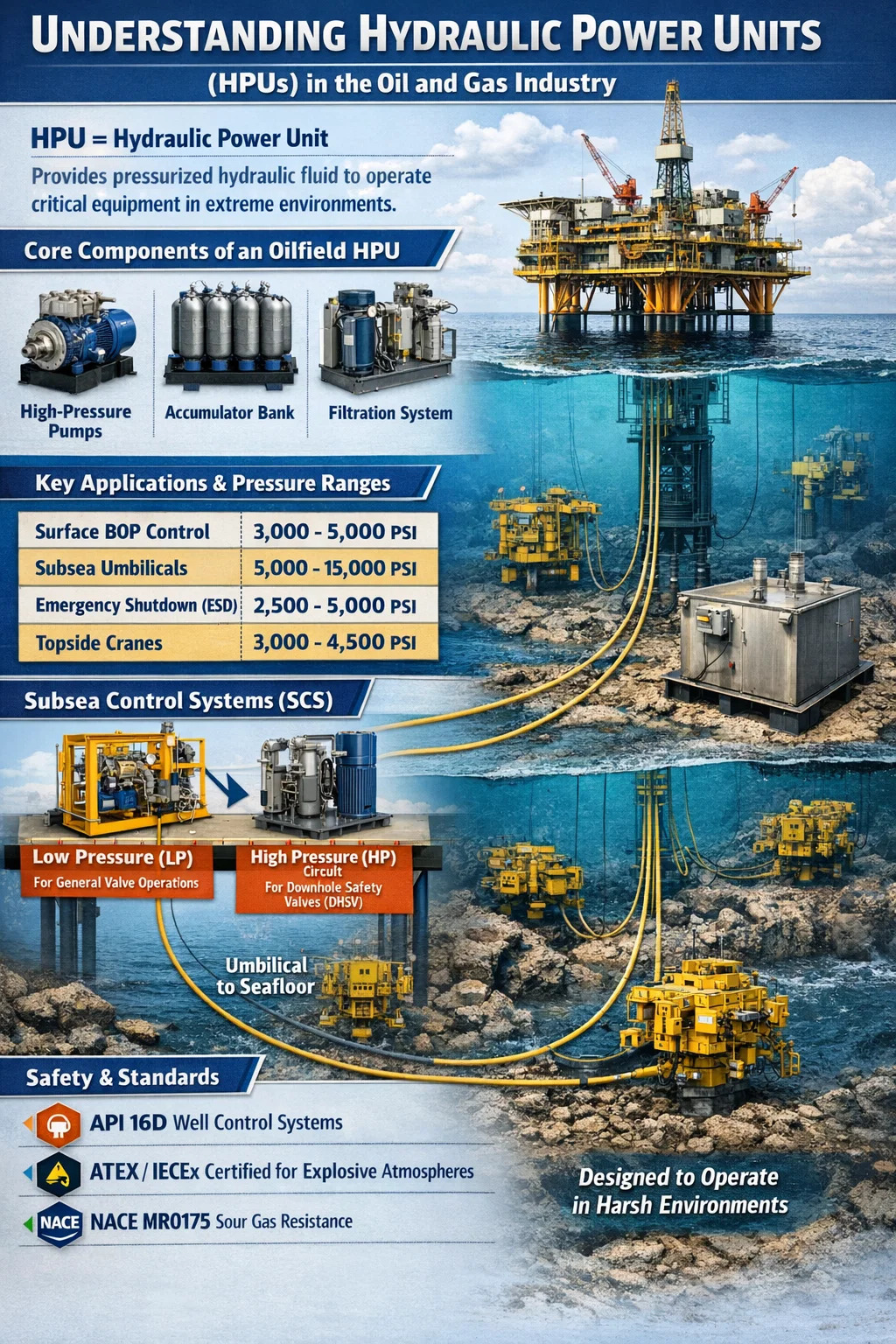

Ce este HPU în petrol și gaze?

Definirea HPU în sectorul petrolului și gazelor

În industria petrolului și gazelor, HPU reprezintă Unitate de putere hidraulică . Este un sistem autonom conceput pentru a genera, stoca și furniza fluid hidraulic sub presiune pentru a conduce diverse operațiuni mecanice critice. Spre deosebire de unitățile industriale stşiard, un petrol și gaze unitate hidraulică este proiectat pentru a rezista la medii extreme, cum ar fi platformele offshore sau șabloanele submarine de adâncime, unde este necesară o putere fiabilă pentru a acționa supapele de siguranță, dispozitivele de prevenire a exploziilor și liniile de control ombilical.

Scopul principal al unui HPU în acest domeniu este de a acționa ca „inima” sistemelor de control, asigurându-se că, chiar dacă energia electrică primară se defectează, energia stocată în acumulatorii hidraulici poate executa proceduri de oprire de urgență pentru a proteja mediul și personalul.

Componentele operaționale de bază ale unui HPU pentru zăcăminte petrolieră

Un petrol și gaze unitate hidraulică constă din mai multe componente grele selectate special pentru durabilitate și precizie. Deoarece defecțiunile din câmpul petrolier pot fi catastrofale, aceste unități prezintă adesea niveluri ridicate de redundanță.

Generarea și stocarea presiunii

Sistemul utilizează pompe de înaltă presiune (deseori tipuri cu piston sau cu diafragmă) acționate de motoare electrice sau compresoare de aer. O caracteristică remarcabilă în acest sector este Banca de acumulare . Acestea sunt vase sub presiune care stochează energia hidraulică folosind azot comprimat. Într-o configurație tipică offshore, a unitate hidraulică ar putea menține presiuni între 3.000 PSI și 10.000 PSI , permițând acționarea imediată a supapelor chiar și în timpul unei defecțiuni totale a pompei.

Managementul fluidelor și filtrarea

Fluidul hidraulic utilizat în HPU de petrol și gaz este adesea specializat, cum ar fi amestecurile de apă-glicol pentru aplicații submarine, pentru a preveni deteriorarea mediului în caz de scurgeri. Rezervorul este de obicei realizat din Oțel inoxidabil 316L pentru a rezista coroziunii prin pulverizare de sare, iar sistemele de filtrare sunt adesea evaluate la 3 până la 10 microni pentru a proteja electrovalvele sensibile.

Aplicații primare în medii offshore și submarine

Utilitatea a unitate hidraulică se întinde pe întregul ciclu de viață al unui puț, de la forare până la producție și eventual dezafectare.

Rolul HPU în sistemele de control submarin (SCS)

Poate cel mai critic rol al unui unitate hidraulică se găsește în producția submarină. În acest context, HPU este situat pe partea superioară (platforma sau nava) și trimite fluid printr-un cablu „ombilical” lung de mai multe mile către fundul oceanului.

Aceste unități sunt împărțite în Presiune joasă (LP) and Presiune înaltă (CP) circuite. Circuitul LP se ocupă de obicei de operațiunile generale ale supapelor, în timp ce circuitul HP este rezervat supapelor de siguranță în adâncime (DHSV). DHSV necesită presiune hidraulică constantă pentru a rămâne deschis; dacă unitate hidraulică pierde presiune, un arc puternic din supapă îl închide automat, etanșând sonda și prevenind scurgerile de petrol.

Standarde de proiectare și conformitatea mediului

În câmpul petrolier, un HPU nu este doar o pompă pe un rezervor. Trebuie să respecte standardele internaționale stricte pentru a asigura siguranța și interoperabilitatea.

• API 16D: Standarde pentru sistemele de control pentru echipamentele de control al puțurilor de foraj.
• ATEX/IECEx: Certificare pentru echipamentele utilizate în atmosfere explozive, asigurând unitate hidraulică motorul nu va aprinde gazul dispers.
• NACE MR0175: Cerințe pentru materialele rezistente la fisurarea prin stres cu sulfuri în medii cu „gaz acru”.

În plus, aceste unități sunt adesea montate în interior DNV 2.7-1 containere offshore certificate sau „cadre de blocare”, permițându-le să fie ridicate în siguranță cu macarale de la bărci de aprovizionare la platforme în mare grea, fără a deteriora componentele hidraulice interne.

Măsuri de întreținere și fiabilitate

Fiabilitatea este măsurată prin teste riguroase. Un tipic unitate hidraulică într-un circuit ESD critic este supus unui „Test de cursă parțială” (PST) pentru a se asigura că supapele răspund. Întreținerea implică o analiză regulată a fluidului hidraulic pentru a verifica nivelurile de curățenie „Clasa NAS”. Dacă curăţenia uleiului depăşeşte NAS 6 sau ISO 17/15/12 , crește riscul de blocare a supapelor, ceea ce este inacceptabil în operațiunile cu mize mari de petrol și gaze.

Oferind o sursă de forță stabilă și de încredere, unitate hidraulică rămâne coloana vertebrală a siguranței și automatizării în extracția modernă de energie.
