Răcirea cu lichid explicată
Ce este răcirea CDU și de ce contează chiar acum
Răcirea CDU — practica utilizării a Unitate de distribuție a lichidului de răcire pentru a regla temperatura, presiunea și debitul lichidului de răcire în interiorul unui centru de date - s-a mutat de la o opțiune de nișă la arhitectura implicită pentru orice unitate care gestionează AI sau sarcini de calcul de înaltă performanță. Răspunsul este simplu: răcirea cu aer ajunge la aproximativ 8 kW per rack, în timp ce rafturile moderne de antrenament AI care rulează clustere GPU de următoarea generație depășesc în mod obișnuit 130 kW per rack, unele implementări răcite cu lichid funcționând peste 250 kW per rack (Aulank Pump, 2026). Un CDU realizează o punte între căldura generată de hardware-ul IT și sistemul de apă al instalației, care în cele din urmă respinge căldura către lumea exterioară.
În centrul său, un CDU creează o buclă secundară izolată - separată de apa răcită a instalației - și circulă lichidul de răcire prin plăci reci montate direct pe procesoare și GPU. Căldura absorbită de lichidul de răcire trece printr-un schimbător de căldură cu plăci intern înapoi în bucla instalației. CDU se ocupă, de asemenea, de gestionarea punctului de rouă, filtrare, echilibrarea debitului și detectarea scurgerilor. Fără un CDU dimensionat și pus în funcțiune corect, un rack răcit cu lichid nu poate funcționa în siguranță.
1,82 miliarde USD Valoarea estimată a pieței CDU până în 2032 (CAGR 23,5%)
250 kW Sarcina termică per-rack în clustere AI de înaltă densitate (2026)
2,6 MW Capacitatea maximă a noilor platforme CDU de clasă enterprise (DCX, 2026)
Cum funcționează răcirea CDU: bucla completă hidraulică
Înțelegerea răcirii CDU necesită înțelegerea faptului că fiecare instalație implică cel puțin două circuite de fluide distincte. Circuitul primar, numit adesea Sistemul de apă al instalației (FWS), este alimentat de răcitoarele sau turnurile de răcire ale clădirii. Circuitul secundar, numit Tehnologia Cooling System (TCS), este bucla care atinge efectiv echipamentul IT. CDU stă la interfață.
Relația de buclă primară și secundară
Cele două bucle sunt izolate hidraulic de un schimbător de căldură de tip plăci în interiorul CDU. Această izolare nu este negociabilă: apa din instalație conține adesea substanțe chimice de tratare, particule sau variații de presiune care ar deteriora plăcile reci sau interfețele de cip. Schimbătorul de căldură cu plăci intern al CDU permite transferul căldurii din partea TCS către partea FWS fără amestecarea fluidelor. Conform liniilor directoare ASHRAE citate în mai multe documente albe ale producătorilor CDU, temperatura de alimentare TCS trebuie menținută deasupra punctului de rouă al centrului de date pentru a preveni condensul pe electronice — de obicei 17–22°C, în funcție de condițiile ambientale.
Forța de pompare care conduce lichidul de răcire prin bucla secundară provine de la ceea ce inginerii numesc în mod obișnuit a Unitate de putere hidraulică DC — un ansamblu compact care combină un motor de curent continuu fără perii, un rotor sau o pompă de tip vortex și un controler cu frecvență variabilă (VFD). În modelele moderne de CDU în rack, spațiul este măsurat în unități de rack (U), iar notele de inginerie publicate de Panasonic descriu montarea a trei ansambluri de pompe într-un spațiu intern de 4U (178 mm), oferind totuși 70 de litri pe minut de debit - o îmbunătățire cu 75% față de proiectele anterioare de 40 L/min realizate prin optimizarea câmpului magnetic și al fluidului dinamic (Pa22).
Abordarea unității hidraulice de curent continuu domină proiectele de motoare cu curent alternativ în 2025-2026 din trei motive. În primul rând, motoarele de curent continuu fără perii elimină uzura comutatorului care scurtează durata de viață în mediile de centre de date cu umiditate ridicată. În al doilea rând, controlul cu viteză variabilă - disponibil prin semnale analogice PWM sau 0–10 V - permite controlerului CDU să moduleze fluxul cu precizie ca răspuns la schimbarea temperaturii cipului, fără a funcționa pompele la putere maximă în perioadele de sarcină scăzută. În al treilea rând, compatibilitatea cu magistrala de 12 V DC și 48 V DC înseamnă că ansamblul pompei poate prelua direct din distribuția de energie a rack-ului serverului, fără a avea nevoie de un transformator descendente AC separat (Moog CoreMotion, 2025).
Design-urile cu unități magnetice (construcție fără etanșare) sunt din ce în ce mai obligatorii în buclele secundare direct-to-chip, deoarece orice scurgere de fluid adiacentă electronicelor active este un eveniment de pierdere a hardware-ului, mai degrabă decât o problemă de întreținere. Ghidul de selecție al pompei Aulank Pump 2026 documentează că modelele centrifugale cu etanșare mecanică sunt „din ce în ce mai absente din noile modele CDU”, având în vedere ratele inacceptabile de defectare a etanșării pe buclele secundare presurizate de 4-6 bar.
Filtrare, senzori și control inteligent
Dincolo de pompă și schimbător de căldură, un CDU integrează mai multe subsisteme. Cartușele de filtrare cu o capacitate cuprinsă între 0,2 și 50 de microni îndepărtează particulele care altfel ar zgâria microcanalele plăcilor reci sau ar bloca orificiile colectoarelor. Senzorii de presiune, temperatură și presiune diferențială de pe ambele părți ale schimbătorului de căldură alimentează un PLC sau un controler încorporat. Acest controler rulează algoritmii în buclă închisă care setează viteza pompei, modulează supapele de control și alarmele de incendiu dacă este detectată o excursie a punctului de rouă sau o scurgere. Platformele de întreprindere, cum ar fi linia DCX ECDU, acceptă interfețele OPC UA, MQTT, BACnet IP și SNMP, permițând CDU-ului să se integreze direct cu sistemele de management al clădirilor (BMS) sau platformele de management al infrastructurii centrului de date (DCIM) (DCX, 2026).
Tipuri de configurații de răcire CDU
Răcirea CDU nu este un singur produs; se întinde pe o gamă largă de factori de formă adaptați densității rack-urilor, spațiului disponibil și infrastructurii existente de apă a instalației. Cele trei configurații dominante în 2025–2026 sunt CDU-urile în rack, CDU-urile în rând și skid-urile CDU centralizate.
■
CDU în rack
Instalat direct în rack-ul serverului, de obicei într-un șasiu de la 4U la 8U în partea inferioară sau în spate. Ideal pentru răcirea localizată a unui singur rack. Ansamblurile de pompă Panasonic sunt o alegere principală de componente pentru acest format. Capacitatea este de obicei de 30–200 kW pe unitate. Cel mai potrivit pentru chiriașii de colocare care nu pot modifica infrastructura unității partajate.
■
CDU în rând
Poziționat la capătul sau între rândurile de rafturi, deservește mai multe rafturi printr-o rețea de distribuție cu distribuție. Acesta este formatul folosit de majoritatea platformelor CDU de întreprindere, inclusiv Eaton ROL2300 (până la 2,3 MW) și seria DCX ECDU (600 kW până la 2,6 MW). Grupurile de pompe redundante (N 1 sau 2N) sunt standard. Potrivit pentru sălile de date hiperscale și mari ale întreprinderilor.
■
Derapaj CDU centralizat
Un skid hidraulic mare, pre-asamblat, instalat într-o cameră mecanică sau un coridor tehnic, care deservește o întreagă hală de date sau o zonă de răcire. De exemplu, patinele centralizate de la Supreme Integrated Technology folosesc grupuri pompe-motoare duble de 125 CP cu VFD Danfoss și schimbătoare de căldură special create. Capacitatea poate ajunge la 5–8 MW atunci când este asociată cu unități de distribuție a instalației (FDU) la nivel de instalație. Optim pentru construcții de suprafață la scară ridicată.
Comparația tipurilor de configurație de răcire CDU în funcție de parametrii cheie de implementare | Configurare | Capacitate tipică | Cea mai bună aplicație | Tip pompă comună | Model de redundanță |
| CDU în rack | 30–200 kW | Single-rack, colocare | DC fără perii, cu antrenare magnetică | N 1 seturi de pompe |
| CDU în rând | 200 kW – 2,6 MW | Multi-rack, enterprise, HPC | Centrifugă / controlat cu VFD | 2×50% sau N 1 |
| Derapaj centralizat | 2,5 MW – 8 MW | Hyperscale, săli de date întregi | Centrifugă de înaltă CP, Danfoss VFD | 2N sau căi primare duale |

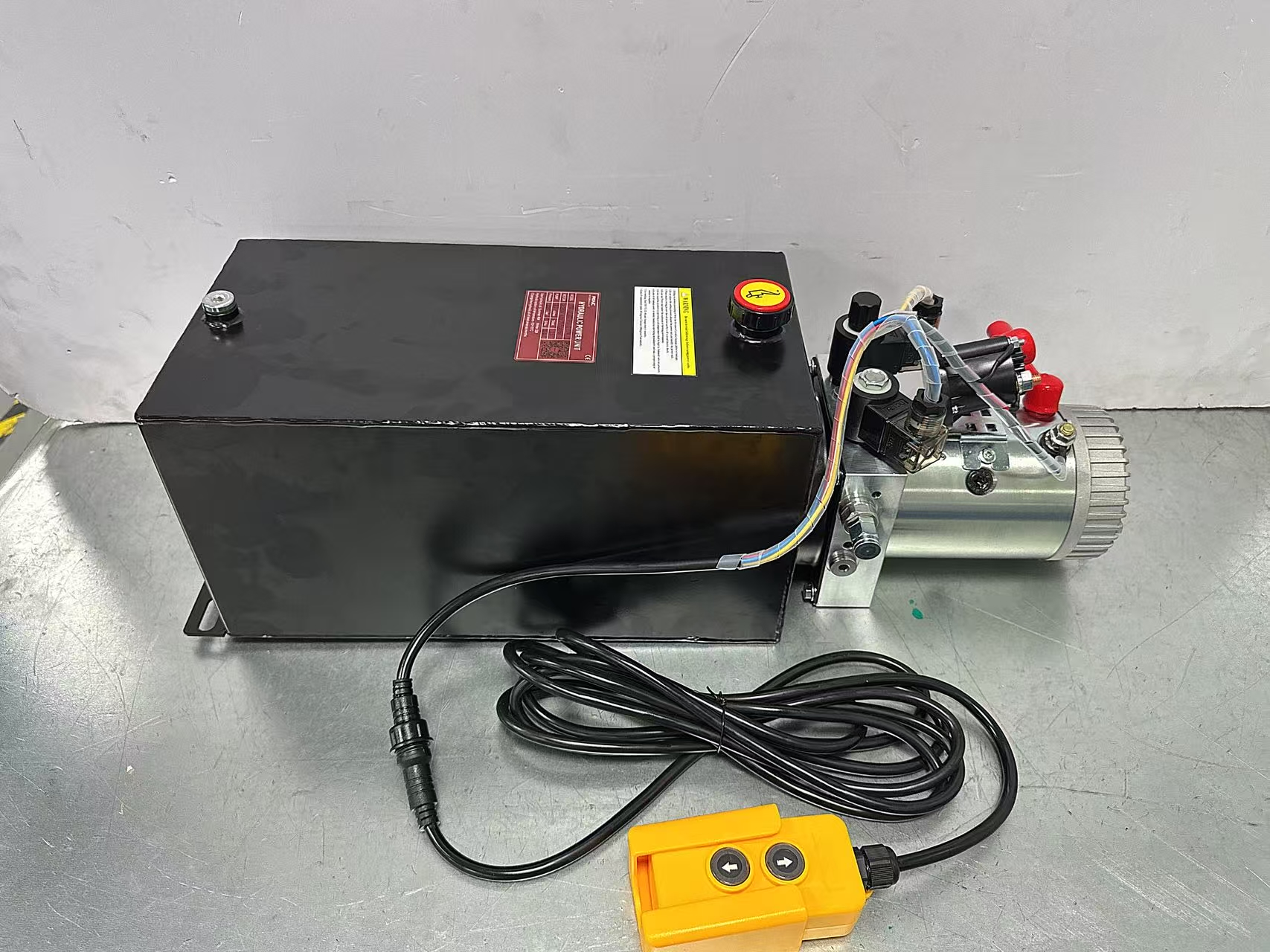

Selectarea unității hidraulice de curent continuu pentru sistemele de răcire CDU
Selectarea unității hidraulice de curent continuu potrivite pentru o aplicație de răcire CDU implică echilibrarea a cinci parametri interrelaționați: debitul, presiunea maximă, eficiența motorului, limitele de zgomot și compatibilitatea cu lichidul de răcire. A greșit oricare dintre acestea poate compromite timpul de funcționare a sistemului sau poate accelera uzura componentelor.
01
Cerințe privind debitul
Debitul în buclele secundare CDU este determinat de sarcina termică și de creșterea admisă a temperaturii peste plăcile reci. Un punct comun de proiectare este o diferență de temperatură de 10-12 K (deltaT) pe partea secundară. Pentru un rack de 200 kW la 10 K deltaT folosind apă (căldură specifică ~4,18 kJ/kg·K), debitul necesar este de aproximativ 4,8 L/s sau 288 L/min. Ansamblurile de unități hidraulice DC în rack de la Panasonic ating 70 L/min per pompă; trei unități în paralel oferă 210 L/min pentru un singur rack - adecvat pentru rack-uri de până la aproximativ 150 kW la un deltaT de 10 K.
02
Presiunea capului și plăci reci cu microcanal
Plăcile reci GPU microcanale moderne introduc scăderi semnificative de presiune – adesea 0,5–1,5 bari pe placă rece – iar un distribuitor cu rack complet care distribuie debitul la 8–16 plăci reci poate solicita 3–5 bari de înălțime disponibilă de la unitatea de alimentare hidraulică DC. Sistemele hidraulice ale pompei Vortex (turbină regenerativă) furnizează în mod inerent înălțime mare la debit moderat, motiv pentru care au devenit alegerea principală pentru aplicațiile CDU cu buclă secundară. Nivelurile de pulsație trebuie să rămână sub 2% vârf la vârf pentru a evita vibrațiile induse de flux pe structurile de cupru cu plăci reci.
03
Eficiența motorului și controlul vitezei variabile
Un motor de curent continuu fără perii de înaltă eficiență care antrenează un rotor cuplat magnetic poate atinge eficiențe ale motorului de 85–92% în intervalul de viteză de funcționare. Integrarea VFD reduce consumul de energie al pompei cu 30–50% în perioadele de sarcină parțială, comparativ cu funcționarea cu viteză fixă. Platforma CoreMotion de la Moog acceptă funcționarea la 12 V DC, 48 V DC și 230/240 V AC de la același corp fizic de pompă - un avantaj în instalațiile care trec la distribuția de energie în rack de 48 V, care devine standard în mediile hiperscale.
04
Zgomot și vibrații
CDU-urile în rând și în rack sunt instalate în halele de date unde emisiile acustice afectează condițiile de lucru ale tehnicianului. Unitățile hidraulice de curent continuu cu acționare magnetică, cu construcție fără etanșare, sunt semnificativ mai silențioase decât alternativele pompei cu angrenaje sau cu palete, deoarece nu există un contact metal pe metal în calea fluidului. Câțiva producători de CDU (inclusiv TOPSFLO) menționează niveluri de zgomot sub 45 dB(A) la debitul nominal - permițând implementarea în medii cu utilizare mixtă sau adiacente birourilor în care unitățile de răcire cu aer bazate pe CRAC ar fi inacceptabile.
05
Compatibilitate cu lichidul de răcire
Cele mai multe bucle secundare CDU rulează apă deionizată sau un amestec de propilenglicol-apă (de obicei PG25 — 25% propilenglicol în volum) pentru protecție împotriva înghețului. Părțile umede trebuie să fie din oțel inoxidabil 316L sau etanșate cu EPDM/PTFE pentru a rezista la coroziune. Unele secundare de răcire prin imersie folosesc hidrocarburi sintetice sau fluide fluorurate cu vâscozități în intervalul 5–15 cP la temperatura de funcționare; acestea necesită un sistem hidraulic al pompei proiectat pentru fluide cu densitate mai mică, cu tensiune superficială mai mică, iar valoarea nominală a carcasei motorului unității hidraulice de curent continuu trebuie să se potrivească cu categoria de inflamabilitate a fluidului, dacă este cazul.
Creșterea pieței de răcire CDU și date din industrie
Cifrele din spatele adoptării răcirii CDU reflectă o schimbare structurală în modul în care sunt construite și alimentate centrele de date. Potrivit Intel Market Research (2025), piața globală de CDU de mare putere a fost evaluată la 414 milioane USD în 2024 și se estimează că va ajunge la 1,824 miliarde USD până în 2032, reprezentând o rată de creștere anuală compusă de 23,5%. Segmentul hyperscale a captat 77% din cota de piață în 2025, confirmând că cei mai mari furnizori de cloud sunt forța principală din spatele cererii CDU.
Adoptarea conducerii densității rack
Legătura dintre densitatea de putere a rackului și necesitatea CDU este directă. Datele din Raportul privind starea centrului de date 2024 ale Asociației pentru Managementul Operațiunilor Calculatoare (AFCOM) arată că densitatea medie a rack-urilor a crescut de la 6,1 kW per rack în 2017 la 12,0 kW per rack în 2024. Raportul Omdia din 2024 prevede că densitățile medii ating deja 20 kW AI pe rack30 cu mult peste acel cluster. curbă: Ghidul industrial 2026 al Aulank Pump documentează rafturile care depășesc 130 kW pentru implementările NVIDIA Blackwell GB200/GB300, iar unele configurații depășesc 250 kW per rack. La aceste niveluri, răcirea cu aer nu este doar ineficientă, ci este insuficientă din punct de vedere fizic.
Cei 55% dintre profesioniștii centrelor de date care anticipează o creștere continuă a densității (sondajul Uptime Institute 2024, 721 de respondenți) nu speculează; aceștia documentează o tendință care este deja vizibilă în foile de parcurs pentru cipuri. Acceleratoarele de generație următoare de la NVIDIA au publicat cifre TDP care depășesc 700 W per cip, iar tăvile complete cu 8 GPU rulează peste 6 kW într-un șasiu care ocupă 6U de spațiu de rack - mai mult de 1 kW per unitate de rack înainte ca stocarea, rețea sau pierderile de alimentare redundante să fie adăugate.
Sursa: AFCOM State of the Data Center 2024; Ghid de selecție a pompei Aulank 2026 CDU
Eficiență de răcire CDU: impact PUE și ore de răcire liberă
Unul dintre cele mai convingătoare motive pentru a implementa răcirea CDU alături de o unitate de putere hidraulică DC bine aleasă este îmbunătățirea măsurabilă a eficienței consumului de energie (PUE). PUE este raportul dintre puterea totală a instalației și puterea echipamentului IT; un PUE de 1,0 este perfect, în timp ce o instalație tipică răcită cu aer rulează 1,4–1,8. Instalațiile răcite cu lichid cu instalații CDU optimizate ating în mod regulat valori PUE de 1,1–1,2, conform datelor publicate de la furnizorii importanți de CDU, inclusiv Vertiv și nVent.
Răcire cu apă caldă și răcire liberă extinsă
Schimbătoarele de căldură cu plăci din clasa AT3 utilizate în platformele CDU de top (inclusiv seria ECDU a DCX) permit temperaturi de apropiere semnificativ mai strânse decât modelele convenționale, permițând ca apa de alimentare a instalației să fie caldă până la 45°C, eliminând în același timp căldura din buclele secundare care funcționează la 35–40°C. Acest lucru este important deoarece extinde numărul de ore pe an în care a Răcitorul uscat sau turnul de răcire poate respinge căldura fără a porni un răcitor — așa-numitele ore de răcire gratuite. Într-un climat temperat, un sistem CDU evaluat la 45°C poate funcționa fără răcitor timp de 6.000–8.000 de ore pe an, comparativ cu aproximativ 2.000 de ore pentru un sistem convențional de apă răcită care necesită apă de alimentare la 7°C (documentația DCX ECDU, 2026).
Integrare cu recuperare de căldură
Unele platforme de răcire CDU fac un pas mai departe prin integrarea unui al treilea schimbător de căldură sau a unei pompe de căldură pentru a crește temperatura căldurii recuperate pentru a fi utilizate în sistemele de termoficare sau HVAC ale clădirilor. Documentația CDU a WKM-Michel descrie sisteme capabile să producă temperaturi de ieșire potrivite pentru rețelele de încălzire cu temperatură scăzută, cu tehnologie opțională cu pompă de căldură pentru a crește nivelul de temperatură în continuare. Acest lucru transformă centrul de date dintr-o sursă de căldură pură într-un furnizor parțial de energie - o traiectorie aliniată cu directivele UE de durabilitate care impun centrelor de date care depășesc anumite praguri de putere să raporteze și să reducă progresiv evacuarea căldurii reziduale.
Filtrarea cu flux lateral și longevitatea fluidului
Un factor de eficiență secundar care este adesea subponderat în timpul selecției CDU este curățarea lichidului de răcire. Particulele de peste 10 microni pot marca suprafețele plăcilor reci cu microcanal, crescând rezistența termică în timp. Platformele CDU cu filtrare continuă cu injecție laterală - așa cum sunt utilizate în design-urile de patine centralizate ale Supreme Integrated Technology - țin numărul de particule scăzut fără a necesita oprirea sistemului pentru schimbarea filtrului. Reducerea rezultată a degradării rezistenței termice extinde intervalul dintre înlocuirile plăcilor reci și menține coeficienții de transfer termic proiectați pe parcursul ciclului de viață al serverului.
Considerații privind instalarea și punerea în funcțiune a răcirii CDU
Chiar și un sistem CDU bine specificat va avea performanțe slabe dacă instalarea și punerea în funcțiune nu urmează secvența corectă. Cele mai frecvente erori observate în implementările pe teren implică antrenarea aerului în bucla secundară, punctele de referință incorecte ale punctului de rouă și punerea în funcțiune inadecvată a parametrilor VFD ai unității hidraulice de curent continuu.
Spălare și purjare cu aer
Bucla secundară trebuie spălată cu lichidul de răcire specificat (de obicei apă deionizată la o rezistivitate măsurată peste 0,5 MΩ·cm) înainte de conectarea oricăror plăci reci. Punctele de aer din microcanalele plăcilor reci creează puncte fierbinți și pot provoca fierbere locală chiar și atunci când lichidul de răcire în vrac este cu mult sub temperatura de saturație. Punctele de aerisire automată trebuie instalate în toate punctele înalte ale colectorului, iar orificiul de aerisire al CDU trebuie să fie ciclat în timpul umplerii. Platformele CDU pre-conducte, cum ar fi modelul DCX ECDU Entry, includ colectoare de alimentare/retur încorporate cu puncte de purjare a aerului integrate care pot reduce manopera de conducte la fața locului cu până la 60% față de construcția componentă cu componentă.
Punct de setare punct de rouă Punerea în funcțiune
Algoritmul de gestionare a punctului de rouă al controlerului CDU preia citiri de temperatură și umiditate relativă de la senzorii din interiorul halei de date și calculează nivelul de temperatură al lichidului de răcire. Dacă sala de date funcționează la 24°C și 45% umiditate relativă, punctul de rouă este de aproximativ 11,5°C, iar CDU-ul trebuie să mențină alimentarea secundară peste cel puțin 13°C, cu o marjă de siguranță adecvată. Erorile în plasarea senzorului - de exemplu, poziționarea senzorului de umiditate în apropierea unui flux de aer din țiglă perforată, mai degrabă decât în fluxul de aer retur - duc la alarme persistente sau, mai rău, la evenimente de condens nedetectate.
Reglarea VFD a unității hidraulice de curent continuu
Acționarea cu frecvență variabilă care controlează unitatea de putere hidraulică DC a CDU trebuie reglată la curba hidraulică reală a buclei secundare instalate. Setările de viteză excesivă provoacă o presiune excesivă la orificiile de intrare a plăcilor reci, riscând extrudarea etanșării sau deteriorarea conectorului. Setările de viteză redusă reduc debitul și permit creșterea temperaturii așchiilor în timpul sarcinilor de vârf. Majoritatea protocoalelor de punere în funcțiune CDU implică înregistrarea vitezei pompei, a presiunii diferențiale și a temperaturilor de intrare/ieșire la mai multe puncte de operare și verificarea faptului că transferul de căldură calculat se potrivește cu punctul de proiectare termică a serverului în ±5%.
Testarea redundanței
Înainte de a declara funcțional un sistem de răcire CDU, fiecare set de pompe redundant trebuie să fie exercitat izolat. Pentru configurațiile N 1, pompa primară este oprită în timp ce se verifică dacă unitatea de așteptare pornește în timpul de comutare automată (de obicei, sub 3 secunde) și că temperatura de alimentare a plăcii rece nu depășește valoarea de referință de declanșare în timpul tranziției. Pentru configurațiile 2N, ambele trenuri sunt rulate simultan pentru a verifica distribuția echilibrată a fluxului prin colector, apoi fiecare tren este izolat pe rând.
Răcirea CDU vs. Abordări alternative de răcire cu lichid
Răcirea direct-to-chip bazată pe CDU este cea mai răspândită formă de răcire cu lichid în centrele de date, dar există alături de schimbătoarele de căldură pentru ușile din spate (RDHx), imersiunea monofazată și imersiunea în două faze. Fiecare are un rol diferit, iar cerințele unității hidraulice de curent continuu diferă semnificativ în funcție de abordări.
Comparația tehnologiei de răcire cu lichid pentru aplicații pentru centre de date (2025–2026) | Technology | Rata de captare a căldurii | Este necesară modificarea serverului | Rolul unității hidraulice DC | Putere maximă suportată pentru rack |
| CDU Direct-to-Chip | 60–80% din căldura rack | Sunt necesare plăci reci pe CPU/GPU | Driver primar al buclei secundare | 250 kW |
| Schimbător de căldură pentru ușa din spate (RDHx) | 40–60% din căldura rack | Nicio modificare a serverului | Circulația apei la instalație | ~60 kW (limitare pe partea aerului) |
| Imersie monofazată | Până la 98% din căldura rackului | Plăci goale în rezervor dielectric | Pompa dielectrica de circulatie | 300 kW |
| Imersie în două faze | Până la 98% din căldura rackului | Scânduri goale în lichid clocotit | Pompă de machiaj/condens de utilizare redusă | 500 kW |
Motivul pentru care răcirea direct-to-chip CDU domină implementările actuale, în ciuda faptului că captează doar 60–80% din căldura rack-ului (căldura reziduală care pleacă prin convecție de la componente nerăcite cu lichid, cum ar fi DIMM-urile, stocarea și sursele de alimentare este gestionată de aer suplimentar) este combinația dintre compatibilitatea serverului și familiaritatea operațională. Spre deosebire de sistemele de imersiune, rafturile răcite cu CDU păstrează șasiul standard al serverului, procedurile standard de întreținere și acoperirea standard a garanției de la producătorii OEM de servere - un factor semnificativ pentru cumpărătorii întreprinderilor cu baze instalate mari.
Întreținerea sistemelor de răcire CDU și a unităților hidraulice de curent continuu
Un sistem de răcire CDU bine proiectat, care rulează o unitate de putere hidraulică DC dimensionată corespunzător, poate funcționa ani de zile cu o intervenție minimă, dar un program structurat de întreținere preventivă este esențial pentru a evita opririle neplanificate.
- Verificări rezistivității lichidului de răcire (lunar): Apa deionizată preia încet contaminarea ionică din pereții țevilor și materialele plăcilor reci. Rezistivitatea scade sub 0,1 MΩ·cm semnalează că cartuşul de răşină cu pat mixt trebuie înlocuit. Rularea lichidului de răcire cu rezistivitate scăzută accelerează coroziunea galvanică în canalele plăcilor reci din aluminiu.
- Verificarea cartuşului filtrant (trimestrial): Filtrele cu flux lateral de 0,2–10 microni acumulează particule la o rată proporțională cu viteza buclei și cu suprafața conductei. Majoritatea platformelor CDU includ un indicator de presiune diferențială peste carcasa filtrului; o creștere peste pragul producătorului (de obicei 0,3–0,5 bar) declanșează o recomandare de modificare. Platformele cu carcase duble ale filtrului permit o schimbare fără a întrerupe fluxul secundar al buclei.
- Analiza vibrațiilor lagărului pompei (semianuală): Chiar și unitățile hidraulice de curent continuu cu antrenare magnetică fără etanșare au rulmenți în arborele rotorului care se uzează în timp. Analiza vibrațiilor folosind un accelerometru plasat pe carcasa pompei poate detecta dezvoltarea uzurii rulmentului cu 3-6 luni înainte de defecțiune - timp suficient pentru a programa o înlocuire planificată fără o oprire de urgență. Platforma de control ECDU a DCX înregistrează curentul motorului și tendințele vibrațiilor în mod continuu și emite alerte de întreținere predictivă prin interfața sa BMS.
- Evaluarea murdăririi schimbătorului de căldură (anual): Suprafața părții primare (apa instalației) a schimbătorului de căldură cu plăci este cea mai probabilă locație pentru depozitele de murdărie, în special în regiunile în care apa din instalație are o duritate sau un conținut biologic ridicat. Testarea anuală a performanței termice - comparând rata reală de transfer de căldură la condițiile de debit și temperatură măsurate cu curba de proiectare - detectează murdărirea înainte ca aceasta să degradeze temperaturile de alimentare a buclei secundare.
- Inspecție vizuală pe placă rece (la reîmprospătarea serverului): Atunci când serverele sunt înlocuite sau modernizate, plăcile reci trebuie inspectate vizual pentru a detecta coroziune, zgârieturi sau extrudare a inelelor O la fitingurile cu deconectare rapidă. Documentația CDU de la Eaton notează că deconectarea rapidă blind-mate cu fitinguri pivotante la 360 de grade minimizează forța aplicată în timpul conectării și deconectarii, reducând deteriorarea inelului O - dar inspecția rămâne necesară.
Viitorul răcirii CDU: tendințe care modelează următoarea generație
Mai multe tendințe tehnologice convergente vor modela modul în care sistemele de răcire CDU și unitățile lor hidraulice de curent continuu evoluează până la sfârșitul anilor 2020. Înțelegerea acestor direcții îi ajută pe planificatorii centrelor de date să ia decizii de cumpărare care vor rămâne compatibile cu generațiile viitoare de infrastructură.
Arhitectura de alimentare 48V DC
Pe măsură ce instalațiile hiperscale adoptă distribuția rack de 48V DC pentru a reduce pierderile de cupru, ansamblurile pompelor CDU sunt reproiectate pentru a funcționa nativ la 48V. Acest lucru elimină unitatea de alimentare cu curent alternativ din arhitectura electrică a CDU, reducând pierderile de conversie și simplificând întreținerea. Documentația Moog CoreMotion listează deja 48V DC ca tensiune de funcționare acceptată.
Controlul fluxului condus de AI
Platformele de control CDU de ultimă generație integrează algoritmi de învățare automată care prezic cererea de răcire în funcție de tipul de sarcină de lucru – distingând, de exemplu, între antrenamentul AI intensiv cu multiplicare matrice (putere de vârf susținută) și servire de inferență (sarcină foarte variabilă, în explozie). Ajustarea predictivă a debitului reduce energia pompei cu 20–40% în comparație cu buclele de control reactiv proporțional-integral, conform datelor timpurii din teren de la implementările la hiperscale.
Infrastructură de conectare rapidă standardizată
Proiectul Open Compute (OCP) și consorțiile echivalente din industrie conduc la standardizarea punctelor de conectare ale colectoarelor CDU, permițând plăcilor reci pentru mai mulți furnizori să se conecteze la un singur CDU fără fitinguri personalizate. Eaton ROL4000, inspirat de specificațiile OCP Project Deschutes din a cincea generație, demonstrează modul în care profilele standard de conectare pot servi sarcini de răcire de 2 MW la o temperatură de apropiere de 3°C - realizabil numai cu schimbătoare de căldură din clasa AT3 și cu puterea hidraulică DC controlată cu precizie.
Recuperare de căldură integrată standard
Presiunea de reglementare, în special în Europa, accelerează integrarea prevederilor de recuperare a căldurii în specificațiile de bază CDU. Gama actuală de CDU a WKM-Michel include un port de schimbător de căldură opțional din fabrică pentru extracția căldurii reziduale, cu o strategie de control care garantează că performanța de răcire are prioritate hidraulică absolută față de debitul de recuperare a căldurii. Capacitatea de a alimenta rețelele locale de încălzire din căldura respinsă din centrul de date trece de la o opțiune premium la o caracteristică standard în lansările platformei 2025-2026.
Întrebări frecvente despre răcirea CDU
Care este diferența dintre o unitate CDU și o unitate CRAC?
O unitate de climatizare a camerei de calculatoare (CRAC) folosește agent frigorific sau apă răcită pentru a răci aerul recirculat din sala de date. Un CDU este un sistem de schimbător de căldură lichid la lichid care distribuie lichidul de răcire direct către hardware-ul IT prin plăci reci sau colectoare. CDU-urile sunt mult mai eficiente din punct de vedere termic pentru aplicațiile de înaltă densitate, dar necesită compatibilitate cu placa rece pe partea de server. Unitățile CRAC funcționează cu servere standard nemodificate și rămân relevante ca răcire suplimentară pentru instalațiile CDU care captează 60-80% din căldura rack-ului sub formă lichidă, lăsând o parte de căldură reziduală pentru îndepărtarea aerului.
Cum diferă o unitate de putere hidraulică DC de o pompă AC standard în aplicațiile CDU?
O unitate hidraulică de curent continuu folosește un motor de curent continuu fără perii cu comutație electronică, oferind control variabil al vitezei, eficiență mai mare la sarcină parțială, emisii acustice mai mici și compatibilitate cu magistralele de distribuție a energiei CC (12V sau 48V). O pompă de curent alternativ standard funcționează la viteză fixă (sau cu un VFD extern separat), necesită sursă de alimentare cu curent alternativ și are pierderi mai mari fără sarcină. Pentru aplicațiile CDU în rack în care spațiul și puterea sunt strâns limitate și sarcinile de lucru variabile necesită un flux adaptiv, unitățile de alimentare hidraulice DC sunt acum alegerea implicită printre producătorii de top, inclusiv Panasonic, Moog și TOPSFLO.
Ce lichid de răcire ar trebui utilizat într-o buclă secundară CDU?
Cea mai comună alegere este apa deionizată cu rezistivitate menținută peste 0,5 MΩ·cm. Pentru instalațiile în care temperatura mediului poate scădea sub 10°C (răcire în aer liber, locații de margine), pentru protecția împotriva înghețului este utilizat un amestec de propilenglicol-apă cu 25–30% glicol în volum (PG25 sau PG30). Propilenglicolul reduce ușor capacitatea termică specifică și crește vâscozitatea, ambele crescând energia de pompare necesară pentru o anumită sarcină termică - un factor care trebuie luat în considerare în dimensionarea unității hidraulice de curent continuu. Trebuie utilizate pachete de inhibitori special formulate pentru compatibilitatea plăcilor reci din aluminiu și cupru, iar pH-ul sistemului trebuie menținut între 7,0 și 8,5.
Poate fi adaptată răcirea CDU într-un centru de date răcit cu aer existent?
Da, dar complexitatea practică depinde dacă apa din instalație este deja disponibilă în spațiul alb. Dacă ridicatoarele de apă răcită se termină în camera mecanică, dar nu pe podeaua halei de date, CDU-urile în rând conectate prin ansambluri de furtunuri flexibile oferă calea cel mai puțin perturbatoare. Unitățile CRAC pot rămâne operaționale pentru îndepărtarea căldurii reziduale în timp ce acoperirea CDU este extinsă rack cu rack. Platformele compacte CDU în rând sunt proiectate special ținând cont de acest caz de utilizare industrială - DCX HYDRO CDU 12, de exemplu, este descrisă ca fiind potrivită pentru „orice mediu de cameră de date cu amplasare în rând sau pe coridor tehnic”. Forța de muncă la conducte este variabila de cost dominantă; Platformele CDU pre-conducte care includ colectoare de alimentare/retur și puncte de purjare a aerului pot reduce timpul de instalare în mod semnificativ.
Ce nivel de redundanță este potrivit pentru sistemele de răcire CDU?
Nivelul de redundanță adecvat reflectă cerințele mai largi ale centrului de date. Implementările echivalente de nivel III (99,982% timp de funcționare) utilizează de obicei redundanța pompei N 1 în cadrul fiecărei CDU, combinată cu supape de izolare a colectorului care permit ca un CDU să fie deconectat fără întreruperea fluxului către rafturile adiacente. Implementările echivalente de nivel IV utilizează arhitectura 2N - două trenuri CDU independente, fiecare dimensionată pentru a gestiona 100% din sarcina termică a rackului, cu comutare automată în cazul defecțiunii sau întreținerii pompei. Pentru mediile de antrenament AI la scară largă în care chiar și o scurtă limitare termică degradează timpul de finalizare a lucrărilor pe mii de GPU-uri, arhitectura 2N este standard în ciuda costului de capital suplimentar.
Cum afectează răcirea CDU PUE în comparație cu răcirea cu aer?
Un sistem de răcire CDU bine pus în funcțiune, care funcționează cu schimbătoare de căldură compatibile cu apă caldă și o unitate de putere hidraulică DC reglată optim, reduce în mod obișnuit PUE al instalației de la intervalul 1,4–1,8 tipic pentru instalațiile vechi răcite cu aer la 1,1–1,2. Îmbunătățirea provine din trei surse: eliminarea sistemelor de tratare a aerului din sala computerelor, consumatoare de energie, extinderea orelor de răcire liberă (operare chiller-off) posibilă de temperaturile admise mai mari ale apei de alimentare și reducerea puterii ventilatoarelor echipamentelor IT, deoarece CPU-urile și GPU-urile răcite cu lichid nu mai necesită același flux de aer pentru respingerea căldurii. Unii operatori de hiperscale raportează valori PUE care se apropie de 1,05 pentru instalațiile noi răcite cu lichid în climat temperat.
Care este durata de viață tipică a unui sistem de răcire CDU?
Schimbătoarele de căldură cu plăci și conductele colectoare din sistemele CDU sunt proiectate pentru 15-20 de ani de viață în condiții normale de funcționare, presupunând că chimia lichidului de răcire este menținută și presiunea sistemului rămâne în limitele de proiectare. Componentele cel mai probabil să necesite o înlocuire mai devreme sunt ansamblurile de pompă (de obicei 5–8 ani de viață a rulmenților pentru unitățile hidraulice de curent continuu cu antrenare magnetică, extensibile cu întreținere predictivă) și garniturile elastomerice la fitingurile cu deconectare rapidă (2–5 ani în funcție de frecvența conexiunii). Elementele electronice de control și modulele senzorilor sunt de obicei garantate timp de 3–5 ani și pot necesita înlocuire pe un ciclu de 7–10 ani, deoarece suportul firmware-ului se încheie pentru generațiile mai vechi de platforme.
De ce debit are nevoie un CDU pentru un rack de server AI de 100 kW?
Pentru un rack de 100 kW cu o diferență de temperatură de 10 K pe partea secundară care utilizează apă ca lichid de răcire, debitul masic necesar este de aproximativ 2,4 kg/s sau 144 L/min. Adăugarea unei marje de siguranță de 15% pentru pierderile de distribuție a debitului în colector aduce specificațiile unității de putere hidraulică DC la aproximativ 165 L/min la priza CDU. La o înălțime de proiectare de 3 bar (luând în considerare căderile de presiune din placa rece și din galerie), aceasta corespunde unei cerințe de putere hidraulică a pompei de aproximativ 820 W. Cu o eficiență a unității hidraulice de curent continuu de 65–75%, aportul electric la ansamblul pompei este de aproximativ 1,1–1,3 kW - mai puțin de 1,3% din sarcina de răcire a pompei, confirmă faptul că sarcina de răcire a lichidului este de 1,3% neglijabil în comparaţie cu beneficiul său termic.
