Anatomia unui motor HPU și modul în care acesta se conectează la sistem
Înainte de a compara tipurile de motoare sau de a efectua calculele de dimensionare, vă ajută să înțelegeți exact care părți ale unui motor HPU contează pentru performanță și care părți contează doar pentru instalare. Un motor HPU nu este un motor electric generic fixat pe un rezervor hidraulic; este selectat și configurat în jurul unui set de interfețe mecanice și electrice care sunt specifice transmisiei de putere hidraulică.
01 Arbore și canal
Arborele de ieșire al motorului poartă o canelură sau o canelură care trebuie să se potrivească exact cu cuplarea de intrare a pompei. O nepotrivire aici este cea mai comună cauză a întârzierilor de instalare pe noile versiuni HPU.
02 Flanșă de montare
Motoarele de cadru NEMA și IEC folosesc suporturi standardizate cu fața C sau cu flanșă D, astfel încât motorul se fixează direct pe o carcasă de clopoțel, fără suporturi personalizate, păstrând alinierea constantă pe întreaga construcție.
03 Înfășurări și clasa de izolare
Clasa de izolație, de obicei clasificată B, F sau H, determină cât de multă căldură tolerează înfășurările înainte de degradare. Clasa F este standardul de facto pentru majoritatea sarcinilor HPU industriale de astăzi.
04 Tip carcasă
Carcasele TEFC (Totally Enclosed Fan Cooled) și TENV (Totally Enclosed Non-Ventilated) protejează înfășurările de ceața de ulei, praf și spray-ul de spălare obișnuit în jurul echipamentului hidraulic.
Tipuri de motoare utilizate în modelele de unități de putere hidraulică
Selectarea tipului de motor potrivit pentru o unitate de alimentare hidraulică depinde de ciclul de funcționare, sursa de alimentare disponibilă, condițiile ambientale și cât de des pornește și se oprește unitatea pe parcursul unei ture. Mai jos este o comparație a celor patru categorii de motoare asociate cel mai frecvent cu pompele hidraulice din echipamentele industriale și mobile, urmată de o privire mai atentă a locului în care fiecare își câștigă locul.
| Tip motor | Gama de putere tipică | Caz de utilizare comună | Limitare cheie |
| Inductie CA trifazata | 1 până la 500 CP | HPU-uri industriale staționare | Necesita alimentare trifazata |
| AC monofazat | 0,5 până la 10 CP | Prese mici de magazine, ascensoare | Cuplu de pornire mai mic |
| Motor DC | 0,5 până la 20 CP | Unități mobile, alimentate cu baterii | Durată de viață continuă limitată |
| Acționat de motor (PTO) | 10 până la 1000 CP | Off-road, agricol, maritim | Fără dependență de rețeaua de utilități, dar necesită logistică de combustibil |
Comparație între tipurile de motoare utilizate pentru a conduce unități de putere hidraulică în aplicații staționare și mobile.
Motoare cu inducție AC trifazate
Motoarele trifazate domină unitățile de alimentare hidraulice industriale staționare, deoarece oferă un cuplu de pornire ridicat, funcționează eficient la viteză constantă și au decenii de fiabilitate dovedită în mediile din fabrică. Un motor tipic trifazat cu cadru NEMA în acest rol funcționează la 1800 sau 3600 rpm, 1800 rpm fiind mult mai obișnuit pentru longevitatea pompei, deoarece viteza mai mică a arborelui reduce uzura etanșărilor și rulmenților arborelui pompei.
Motoare AC monofazate
Motoarele monofazate umple golul din magazinele și instalațiile mai mici unde nu a fost instalată niciodată curent trifazat. Ele funcționează bine pentru prese ușoare, ascensoare și standuri de testare mici sub aproximativ 10 cai putere, dar cuplul lor de pornire mai mic înseamnă că se luptă cu sarcini cu inerție mare sau aplicații care trebuie să pornească sub presiune maximă.

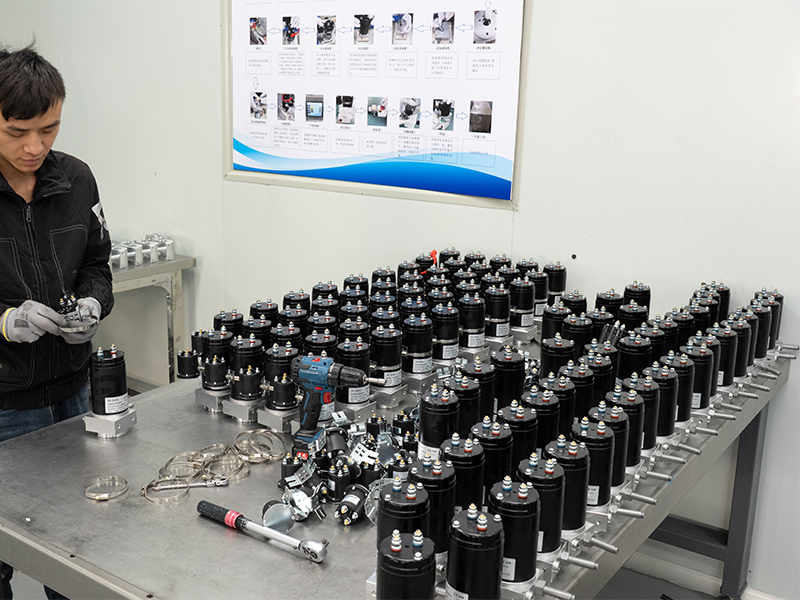

Motoare DC pentru unități mobile și alimentate cu baterii
Motoarele de curent continuu sunt alegerea standard pentru unitățile de alimentare hidraulice alimentate cu baterii utilizate în ascensoare foarfece, platforme mobile și camioane electrice de lucru. Tensiunile obișnuite sunt 12V, 24V și 48V, sistemele cu tensiune mai mare care furnizează, în general, mai multă putere pentru mai puțin consum de curent și, prin urmare, mai puțină căldură în cablare.
Unități de preluare a puterii acționate de motor
Atunci când o unitate de alimentare hidraulică trebuie să funcționeze departe de orice rețea electrică, o priză de putere acționată de motor preia controlul. Aceste configurații sunt obișnuite pe echipamentele agricole, instalațiile de foraj și mașinile marine de punte, unde motoarele diesel sau pe benzină există deja pentru alte scopuri și pompa hidraulică pur și simplu folosește puterea disponibilă a arborelui.
Subdimensionarea unui motor HPU este una dintre cele mai comune și mai scumpe greșeli în proiectarea sistemului hidraulic. Un motor care nu poate furniza suficient cuplu la pornire va declanșa în mod repetat protecția la suprasarcină, se va supraîncălzi și va defecta cu mult înainte de durata de viață nominală. Supradimensionarea, pe de altă parte, irosește energie și crește costul inițial fără a adăuga nicio performanță utilizabilă și, de asemenea, poate face ca motorul să funcționeze mai puțin eficient la sarcină parțială.
Exemplu lucrat
Luați în considerare o unitate de putere hidraulică care trebuie să livreze 15 galoane pe minut la 2000 PSI pentru a opera o presă hidraulică. Aplicând formula: 15 înmulțit cu 2000 este egal cu 30.000, împărțit la 1714 este egal 17,5 cai putere . În practică, majoritatea designerilor rotunjesc la următoarea dimensiune standard a cadrului motorului, care ar fi un motor de 20 CP, pentru a ține cont de pierderile de eficiență a pompei și pentru a lăsa spațiu liber pentru vârfurile de presiune în timpul ciclului de lucru.
Lista de verificare a dimensiunilor
- Întotdeauna dimensionați pentru cererea de presiune de vârf, nu pentru presiunea medie de funcționare
- Luați în considerare ciclul de funcționare, deoarece funcționarea intermitentă permite motoare mai mici decât funcționarea continuă
- Luați în considerare temperatura ambientală, deoarece motoarele scad în medii închise sau fierbinți
- Potriviți turația motorului cu puterea nominală a pompei pentru a evita cavitația sau uzura excesivă
- Lăsați cel puțin 10 până la 15 la sută spațiu liber peste puterea minimă calculată
Ciclul de funcționare și efectul său asupra dimensionării
Ciclul de funcționare descrie fracția de oră de funcționare petrecută motorul la sarcină maximă. O presă care circulă timp de 8 secunde și se odihnește timp de 22 de secunde are un ciclu de funcționare de aproape 27 la sută, ceea ce permite un motor mai mic decât o aplicare continuă, cum ar fi o clemă de turnare prin injecție din plastic, care menține presiunea timp de câteva minute. Plăcuțele de identificare ale motorului indică gradul de funcționare ca S1 pentru funcționare continuă sau S3 pentru funcționare intermitentă, iar potrivirea acestui rating cu profilul real al aplicației previne atât supraîncălzirea neplăcută, cât și supradimensionarea inutilă.
Eficiență energetică și unități de frecvență variabilă
Un motor cu turație fixă care rulează o pompă hidraulică la turație maximă în mod continuu, chiar și atunci când sistemul are nevoie doar de debit parțial, risipește o cantitate substanțială de energie sub formă de căldură prin supapa de siguranță. Asocierea motorului HPU cu o unitate de frecvență variabilă permite vitezei motorului să urmărească cererea reală a sistemului în loc să funcționeze la un RPM constant non-stop.
| Condiție de funcționare | Motor cu viteză fixă | Motor controlat VFD |
| Inactiv / Standby | Consumul maxim de putere menținut | Viteza redusă la aproape zero |
| Sarcină parțială | Debitul în exces a fost evacuat prin supapa de siguranță | Fluxul a fost adaptat direct la cerere |
| Startup Inrush | Un vârf de curent ridicat la fiecare pornire | Rampa moale reduce vârful de curent |
| Nivel de zgomot | Zgomot constant la viteza maxima | Picături cu viteză redusă |
Diferențele de energie și control între motoarele HPU cu viteză fixă și controlate de VFD.
Datele de teren colectate în mai multe instalații industriale de presă și turnare prin injecție au arătat economii de energie între 30 și 60 la sută după montarea ulterioară a motoarelor HPU cu viteză fixă cu variatoare de frecvență, în funcție de cât de mult din ciclul de funcționare este cheltuit la sarcină parțială față de sarcină completă. Aplicațiile cu perioade lungi de inactivitate sau de așteptare, cum ar fi stațiile de cleme de turnare prin injecție de plastic, tind să înregistreze cele mai mari câștiguri, în timp ce aplicațiile care rulează aproape de sarcină completă înregistrează în mod continuu economii mai mici, dar totuși semnificative.
Unde VFD-urile adaugă cea mai mare valoare
Operațiunile de presare și strângere, standurile de testare cu cerințe variabile de debit și orice HPU care petrece timp semnificativ la ralanti între cicluri sunt cei mai puternici candidați pentru o modernizare VFD. Aplicațiile cu funcționare continuă care funcționează la un debit constant non-stop văd mai puține beneficii, deoarece motorul funcționează deja aproape de punctul cel mai eficient de cele mai multe ori.
Cuplaje și aliniere motor-pompă
Conexiunea dintre arborele motorului și arborele pompei este o sursă frecventă de defecțiuni premature care nu are nimic de-a face cu puterea electrică a motorului. Alinierea greșită între motor și arborele pompei introduce o sarcină radială asupra rulmenților care nu au fost proiectați să-l suporte, scurtând etanșarea și durata de viață a rulmentului pe ambele componente, chiar și atunci când motorul în sine funcționează exact așa cum este specificat.
- Utilizați un cuplaj flexibil pentru cuplul și viteza motorului, nu doar puterea acestuia
- Verificați alinierea unghiulară și paralelă cu un indicator cadran sau cu un instrument de aliniere cu laser înainte de înșurubarea finală
- Confirmați că carcasa clopotului sau flanșa de montare SAE se potrivește atât cu dimensiunea cadrului motorului, cât și cu standardul de montare a pompei
- Verificați din nou alinierea după primele 100 de ore de funcționare, deoarece șuruburile de montare și cuplajele din elastomer se pot așeza
- Inspectați anual inserția de cuplare sau elementul elastomer pentru fisurare, deoarece acesta este un element de uzură chiar și pe un sistem aliniat corect
Standardele de montare SAE, cum ar fi flanșele SAE A, B, C și D, există special astfel încât motoarele și pompele de la diferiți producători să poată fi împerecheate fără prelucrare personalizată. Confirmarea dimensiunii flanșei SAE și a dimensiunii arborelui cu cheie sau canelat înainte de cumpărare evită o nepotrivire care altfel ar necesita un adaptor personalizat, care adaugă atât costuri, cât și un punct suplimentar de dezaliniere potențială la trenul de transmisie.
Practici de întreținere care prelungesc durata de viață a motorului HPU
Un motor HPU bine întreținut într-un mediu industrial curat poate funcționa în mod fiabil timp de 15 până la 20 de ani, în timp ce unul neglijat într-un mediu murdar sau supraîncălzit poate eșua în 2 până la 3 ani. Diferența se reduce aproape întotdeauna la o mână de obiceiuri de întreținere recurente, mai degrabă decât la orice intervenție dramatică.
Verificări ale rulmenților și lubrifierii
Rulmenții motorului trebuie inspectați pentru zgomot neobișnuit, vibrații sau căldură la intervale regulate, intervalele de unsoare urmând plăcuța de identificare a producătorului sau manualul de întreținere, mai degrabă decât un program generic. Ungerea excesivă este la fel de dăunătoare ca și ungerea insuficientă, deoarece poate cauza supraîncălzirea rulmentului și explozia etanșării.
Monitorizare termică
Temperatura înfășurării motorului este unul dintre cei mai clari indicatori timpurii ai problemei înainte de apariția unei defecțiuni. O temperatură susținută a înfășurării cu 10 grade Celsius peste clasa de temperatură nominală a motorului înjumătățește aproximativ durata de viață a izolației.
Calitatea sursei electrice
Dezechilibrul de tensiune în cele trei faze de peste 1% poate crește încălzirea motorului în mod disproporționat, iar dezechilibrul susținut peste 5% este un precursor comun al defecțiunii premature a înfășurării la motoarele industriale HPU.
Controlul contaminarii
Aripioarele de răcire, orificiile de ventilație și zona din jurul motorului ar trebui să rămână libere de reziduuri de ulei hidraulic, fine de metal și praf, deoarece acumularea de contaminare restricționează fluxul de aer și este una dintre principalele cauze ale supraîncălzirii lente, greu de diagnosticat.
Lista de verificare trimestrială pentru întreținere
- Păstrați aripioarele de răcire și orificiile de ventilație fără praf și resturi
- Verificați ca tensiunea de alimentare să rămână în 10% din valoarea nominală de pe plăcuță
- Verificați cuplajul și șuruburile de montare pentru a vedea dacă sunt slăbite
- Urmăriți amperajul motorului de-a lungul timpului pentru a detecta uzura în curs de dezvoltare a pompei
- Înregistrați citirile de temperatură de înfășurare pentru a identifica tendințele treptate de creștere
Diagnosticarea problemelor comune ale motorului HPU
Cele mai multe probleme raportate ale motorului HPU se regăsesc la una dintre cele trei cauze fundamentale: probleme de alimentare electrică, probleme de cuplare mecanică sau contrapresiunea sistemului hidraulic confundată cu o defecțiune a motorului. Separarea timpurie a acestora previne înlocuirea unui motor perfect bun atunci când problema reală este în altă parte a circuitului.
| Simptom | Cauza probabilă | Prima verificare |
| Motorul bâzâie, dar nu se rotește | Pompă monofazată sau blocată | Verificați toate tensiunile în trei faze |
| Deplasări frecvente la suprasarcină | Motor subdimensionat sau presiune mare în sistem | Verificați setarea supapei de siguranță în funcție de valoarea nominală a motorului |
| Vibrații excesive | Nealinierea cuplajului sau rulmenți uzați | Inspectați mai întâi alinierea cuplajului |
| Supraîncălzire în timpul serviciului normal | Ventilație blocată sau tensiune joasă | Curățați orificiile de ventilație și măsurați tensiunea de alimentare |
| Mișcarea lentă sau slabă a cilindrului | Pompa uzata mai degraba decat problema motorului | Măsurați debitul efectiv în raport cu GPM nominal |
Simptome motorii comune ale HPU cu cauze probabile și primul pas de diagnostic.
Separarea defecțiunilor motorului de defecțiunile hidraulice
O simplă verificare a amperajului ajută la separarea unei adevărate probleme a motorului de o problemă a sistemului hidraulic. Dacă motorul consumă curent normal, dar sistemul are performanțe slabe, problema este aproape întotdeauna în aval în pompă, supape sau actuatoare. Dacă motorul consumă un curent excesiv în raport cu valoarea nominală de pe plăcuța de identificare, sarcina motorului în sine, fie de la pompă, fie de la o problemă mecanică, este cea mai probabilă vinovăție.
Întrebări frecvente despre motoarele HPU
Ce dimensiune de motor am nevoie pentru o unitate hidraulică?
Dimensiunea motorului depinde de debitul necesar și presiunea maximă a sistemului, calculată folosind formula HP este egal cu GPM ori PSI împărțit la 1714. O presă care necesită 15 GPM la 2000 PSI necesită aproximativ 17,5 CP, de obicei rotunjită la un cadru de motor de 20 CP pentru a lăsa o marjă pentru vârfurile de presiune.
Poate un motor monofazat să ruleze o unitate hidraulică?
Da, motoarele monofazate pot conduce unități hidraulice mai mici de până la 10 CP, dar în general au un cuplu de pornire mai mic decât motoarele trifazate de aceeași putere, ceea ce contează pentru aplicațiile cu sarcină mare de pornire, cum ar fi presele care pornesc sub presiune.
Cât ar trebui să dureze un motor HPU?
Un motor HPU dimensionat și întreținut corespunzător într-un mediu curat durează în mod obișnuit 15 până la 20 de ani de funcționare, în timp ce motoarele expuse la căldură, praf, dezechilibru de tensiune sau nealiniere cronică eșuează adesea în 2 până la 3 ani.
De ce se supraîncălzi motorul meu HPU la sarcină normală?
Cele mai frecvente cauze sunt blocarea orificiilor de ventilație de răcire care restricționează fluxul de aer, tensiunea de alimentare care rulează sub valoarea nominală de pe plăcuța de identificare sau pompa care solicită un cuplu mai mare decât este evaluat motorul pentru a furniza continuu din cauza setărilor supradimensionate ale supapei de siguranță.
Adăugarea unui VFD la un motor HPU economisește efectiv energie?
Da, rezultatele pe teren din instalațiile industriale arată economii de energie între 30 și 60 la sută după adăugarea controlului variatorului de frecvență, cele mai mari câștiguri observate în aplicațiile care au perioade lungi de inactivitate sau de sarcină parțială între ciclurile de lucru.
Care este diferența dintre puterea motorului și deplasarea pompei?
Puterea motorului descrie câtă putere de rotație poate furniza motorul, în timp ce deplasarea pompei descrie cât de mult volum de fluid se mișcă pompa pe rotație. Împreună la un RPM dat, aceste două valori determină debitul real al sistemului și capacitatea de presiune.
Ce clasă de izolație ar trebui să aibă un motor HPU?
Izolația de clasă F este alegerea standard pentru majoritatea motoarelor HPU industriale de astăzi, oferind o toleranță mai mare la temperatură decât modelele mai vechi de clasă B, rămânând în același timp disponibilă pe scară largă în toate mărcile de motoare și dimensiunile cadrului.
Cât de des ar trebui verificată alinierea motorului HPU?
Alinierea trebuie verificată la instalare, reverificată după primele 100 de ore de funcționare, pe măsură ce hardware-ul de montaj se stabilește, și apoi inspectată în timpul întreținerii trimestriale de rutină sau mai devreme dacă vibrațiile sau zgomotul cresc considerabil.
