Alegerea unui motor HPU este cea mai importantă decizie în specificarea unei unități de putere hidraulică. Motorul antrenează pompa, pompa creează debitul și presiunea, iar fiecare actuator din sistem depinde de acea combinație. Obțineți dimensiunea și tipul corect al motorului, iar unitatea funcționează fiabil ani de zile. Găsiți greșit și vă veți confrunta cu cicluri lente, supraîncălzire, întrerupătoare declanșate și uzură prematură a pompei. Acest ghid acoperă cele trei familii principale de motoare utilizate în unitățile de putere hidraulică, calculul dimensionării din spatele fiecărei alegeri de motor și verificările practice de întreținere care mențin motorul în viață.
Ce este un motor HPU și de ce contează?
În lumea hidraulică, HPU reprezintă unitatea de putere hidraulică, iar motorul HPU este motorul primar electric care rotește arborele pompei. Apoi pompa împinge uleiul prin supape și în cilindri sau motoare hidraulice. Motorul, pompa, rezervorul de ulei și supapele de control sunt în mod normal asamblate ca un pachet compact, motiv pentru care cumpărătorii folosesc adesea „motor HPU” pentru a însemna ansamblul complet motor și pompă, mai degrabă decât doar motorul electric în sine.
Motorul stabilește limita superioară atât pentru debit, cât și pentru presiune. Debitul depinde de viteza motorului și de deplasarea pompei; presiunea depinde de cuplul motorului. Prin urmare, fiecare alegere a motorului are nevoie de un calcul, nu de o presupunere. Cea mai rapidă modalitate de a estima dimensiunea motorului este ecuația standard a puterii hidraulice: P (kW) = Q (L/min) x p (bar) / (600 x eta) , unde eta este randamentul combinat al pompei și al motorului, în mod normal între 0,75 și 0,85 pentru unitățile mici de pompă cu angrenaje. Dacă mașina dvs. are nevoie de 15 L/min la 150 bar, un motor de 5,5 kW este răspunsul tipic după adăugarea unei marje de siguranță de 10%. Pentru a înțelege modul în care fluxul și presiunea sunt transformate în mișcare mecanică, consultați explicarea principiului de funcționare al sistemelor hidraulice .
Tipuri de motoare HPU: AC, DC cu perii și DC fără perii
Trei familii de motoare domină producția de unități de putere hidraulică: motoare cu inducție de curent alternativ pentru echipamente industriale fixe, motoare de curent continuu cu perii pentru mașini mobile alimentate cu baterii și motoare de curent continuu fără perii pentru aplicații cu ciclu ridicat și sensibile la zgomot. Fiecare tip există pentru a se potrivi cu o sursă de alimentare și un profil de serviciu diferit.

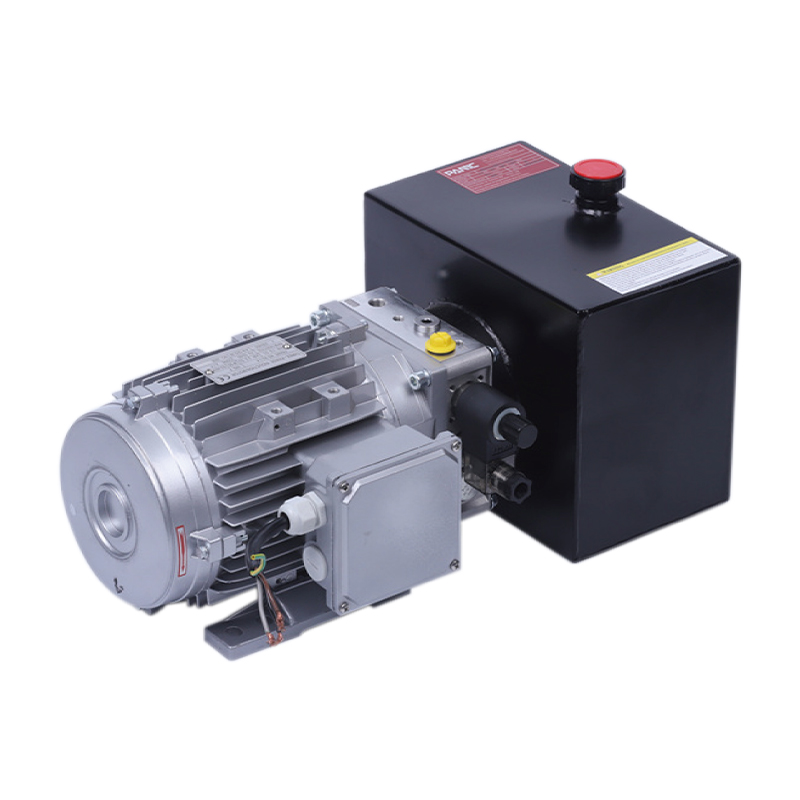

Motoare cu inducție AC
Motoarele de curent alternativ funcționează pe rețea, de obicei 220–240V monofazat sau 380–415V trifazic la 50 sau 60 Hz. Un motor AC cu patru poli se rotește la aproximativ 1450 rpm la 50 Hz ; o versiune cu doi poli se rotește la aproximativ 2850 rpm. Motoarele de curent alternativ sunt robuste, ieftine și ușor de reparat, așa că apar în majoritatea unităților de putere instalate din fabrică: platforme de ridicare, niveloare de andocare, dispozitive de prindere a mașinilor-unelte, tăietoare de țevi și mașini de sudură.
Motoare DC periate
Motoare DC periate run from battery voltage, usually 12V or 24V. They dominate the mobile equipment sector: truck tailboard lifts, dump trailer tilt systems, pallet stackers and mobile scissor lifts. A 24V brushed motor can draw mai mult de 80 A la sarcină maximă , astfel încât secțiunea transversală a cablului și ratingul contactorului de curent continuu fac parte din selecția motorului, nu o gândire ulterioară.
Motoare DC fără perii
Motoare DC fără perii replace mechanical brushes with electronic commutation. The result is higher efficiency, lower noise, less heat and a longer service life. For applications that start and stop dozens of times per hour, a unitate hidraulică cu motor fără perii cu controler integrat și pompă cu viteze este o alegere foarte practică.

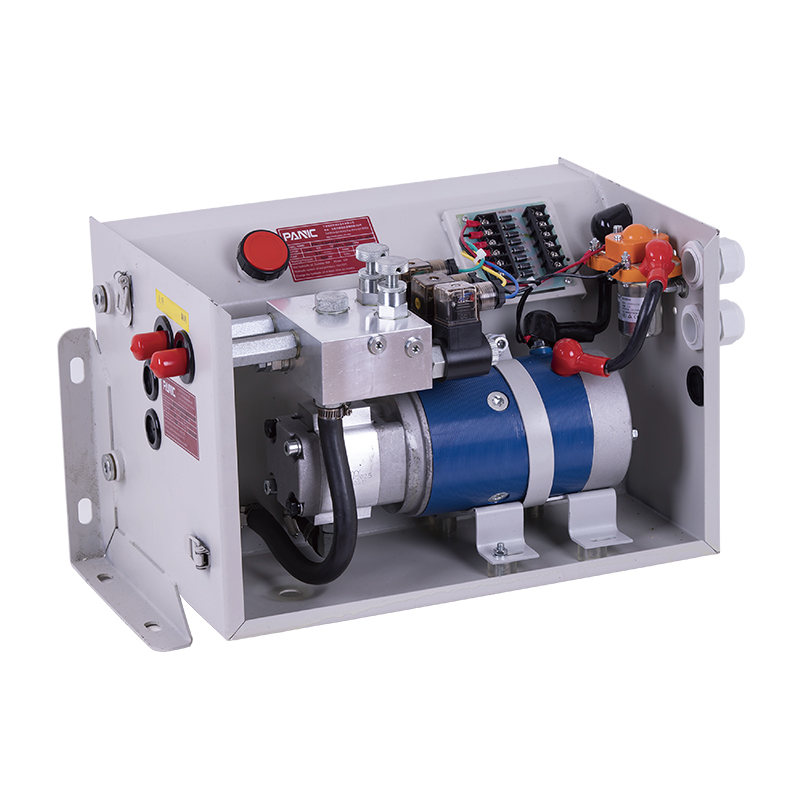

Unitate hidraulică cu motor fără perii Producători, fabrică de comerț cu ridicata - Ningbo P Ningbo Panic Hydraulic Technology Co., Ltd este producători de unități hidraulice cu motor fără perii din China și o fabrică OEM/ODM, suntem specializați... Vizualizare produs → Tabelul 1. Familiile de motoare HPU și unde funcționează cel mai bine fiecare tip. | Tip motor | Tensiune | Viteza tipică | Aplicații principale | Beneficiul principal |
| inducție AC | 220–240V AC, 380–415V AC | 1450/2850 rpm | Ascensoare de fabrică, mașini-unelte, echipamente de andocare | Cost redus, durată lungă de viață |
| DC periat | 12V / 24V DC | 1500-3500 rpm | Tablouri pentru camioane, remorci basculante, stivuitoare | Control simplu alimentat de baterie |
| DC fără perii | 24V / 48V DC cu controler | 3000 rpm tipic | Ascensoare cu biciclete înalte, hayon, locuri liniștite | Eficiență, zgomot redus, viață fără perii |
Cum să dimensionați un motor HPU: putere, viteză și cuplu
Dimensionarea motorului începe cu trei numere: debitul necesar sistemului în litri pe minut, presiunea maximă de lucru în bar și eficiența combinată hidraulic-mecanic. Aplicați formula de mai jos, apoi adăugați o marjă de siguranță de 10 până la 20% și rotunjiți până la cea mai apropiată dimensiune standard a motorului.
P (kW) = Q (L/min) x p (bar) / (600 x eta)
Exemplu lucrat: o platformă de ridicare necesită 15 L/min la 150 bar. Cu o eficiență de 0,8, P = 15 x 150 / (600 x 0,8) = 4,69 kW , deci următoarea dimensiune comercială este de 5,5 kW. Dacă adăugați marja de siguranță de 10 la sută, valoarea calculată devine 5,16 kW, care încă se potrivește aceluiași cadru de 5,5 kW. Această metodă de calcul este abordarea standard utilizată de inginerii de componente hidraulice pentru pompele cu roți dințate și pompele cu palete.
Potrivirea vitezei motorului și a deplasării pompei
Debitul este produsul deplasării pompei, vitezei motorului și eficienței volumetrice. O pompă cu viteze de 6 cc/rev, acționată de un motor de 1450 rpm cu o eficiență volumetrică de 0,9 oferă 6 x 1450 / 1000 x 0,9 = 7,8 L/min . Dacă aveți nevoie de un debit mai mare, puteți fie să creșteți deplasarea pompei, fie să creșteți viteza motorului. Creșterea deplasării crește cuplul necesar de la motor, ceea ce de multe ori te mută la următoarea dimensiune a cadrului motorului.
Cuplul de pornire și comportamentul la sarcina de vârf
Puterea de funcționare constantă este doar jumătate din poveste. Un motor care pornește la presiunea maximă a sistemului are nevoie de un cuplu mare de avarie pentru a accelera pompa și pentru a împinge uleiul rece prin supape. Pentru prese, platforme de ridicare și hayon, un motor cu inducție standard se poate bloca la pornire dacă ciclul de încărcare începe la presiunea maximă. Fie alegeți un motor cu o clasă de cuplu de pornire îmbunătățită, fie adăugați o supapă de descărcare a presiunii, astfel încât motorul să pornească la presiune scăzută.
Tensiune, ciclu de funcționare și mediu de lucru: trei filtre de selecție
Motorul potrivit pe hârtie poate eșua în continuare la fața locului dacă sursa electrică, clasificarea sarcinilor sau mediul se modifică. Trei filtre elimină majoritatea acestor defecțiuni.
Tensiunea și frecvența liniei
Un motor proiectat pentru 50 Hz va funcționa cu 20% mai rapid cu o sursă de 60 Hz, ceea ce modifică atât debitul, cât și cuplul. O placă de identificare bună listează întotdeauna tensiunea, frecvența, viteza și factorul de serviciu. Dacă unitatea este destinată exportului, confirmați că valoarea nominală a motorului se potrivește cu grila de destinație înainte de începerea producției. Când se folosește o unitate de frecvență variabilă, motorul are nevoie de o clasă de izolație adecvată pentru funcționarea invertorului pentru a evita defecțiunea prematură a înfășurării.
Clasificarea taxelor: S1, S3 și S6
Motoarele electrice primesc o clasificare de funcționare de la S1 la S10. S1 înseamnă funcționare continuă, S3 înseamnă funcționare periodică intermitentă și S6 înseamnă funcționare continuă cu sarcină intermitentă. O unitate hidraulică tipică care funcționează timp de 5 secunde și se odihnește timp de 30 de secunde poate folosi un motor S3 cu 25-40% din timp. Un lift de marfă care rulează câteva minute pe ciclu are nevoie de un motor S1 sau un motor S3 mai mare, cu o marjă termică mai mare.
Clasa de protecție și cerințe de zgomot
Carcasa motorului trebuie să se potrivească cu locul de instalare. Aerul curat din interior acceptă în general un motor IP54; atelierele cu praf sau zonele de spălare necesită IP65. Motoarele standard sunt evaluate pentru o temperatură ambientală maximă de 40°C, astfel încât sălile de mașini fierbinți forțează o reducere a puterii. Instalațiile sensibile la zgomot, cum ar fi un lift hidraulic de marfă lângă un birou sau un garaj de parcare sub etajele rezidențiale, beneficiază de un motor cu scufundare în ulei, unde fluidul hidraulic răcește înfășurările și atenuează vibrațiile. În acest caz, a unitate hidraulică silentioasă pentru ascensoare de marfă este configurația dovedită.
Unitate de putere silențioasă a liftului hidraulic de marfă Producători, fabrică cu ridicata - Ningbo Panic Hydraulic Technology Co., Ltd este o unitate de putere silențioasă a producătorilor de lifturi hidraulice de marfă din China și o fabrică OEM/ODM, noi sp... Vizualizare produs → Selectarea motorului HPU după aplicație
Prioritățile motorului se schimbă odată cu mașina. O ridicare a hayonului valorează eficiența bateriei; unei mașini-unelte îi pasă de menținerea presiunii; un sistem de blocare rutieră are nevoie de un cuplu maxim pentru un impuls scurt. Potrivirea tipului de motor cu aplicația este mai fiabilă decât alegerea unui motor universal și speranța ca acesta să supraviețuiască.
Tabelul 2. Ghid de selectare a motorului HPU bazat pe aplicație. | Aplicație | Motor preferat | Factorul cheie de selecție | Gama de putere tipică |
| Tablouri pentru camioane și remorci basculante | DC 12V / 24V periat sau fără perii | Capacitatea și sarcina bateriei | 1,5–3 kW |

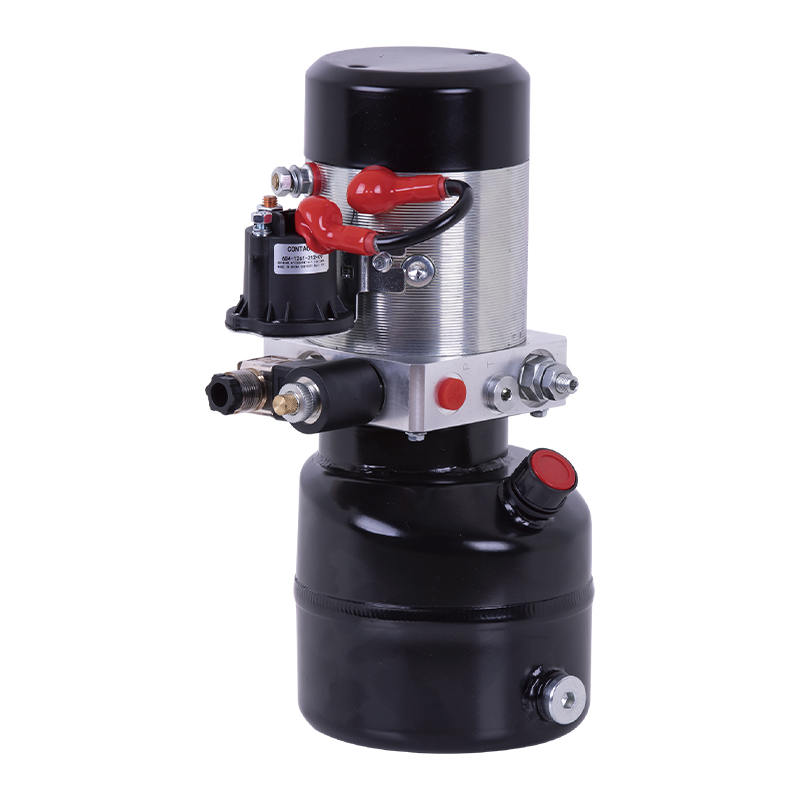

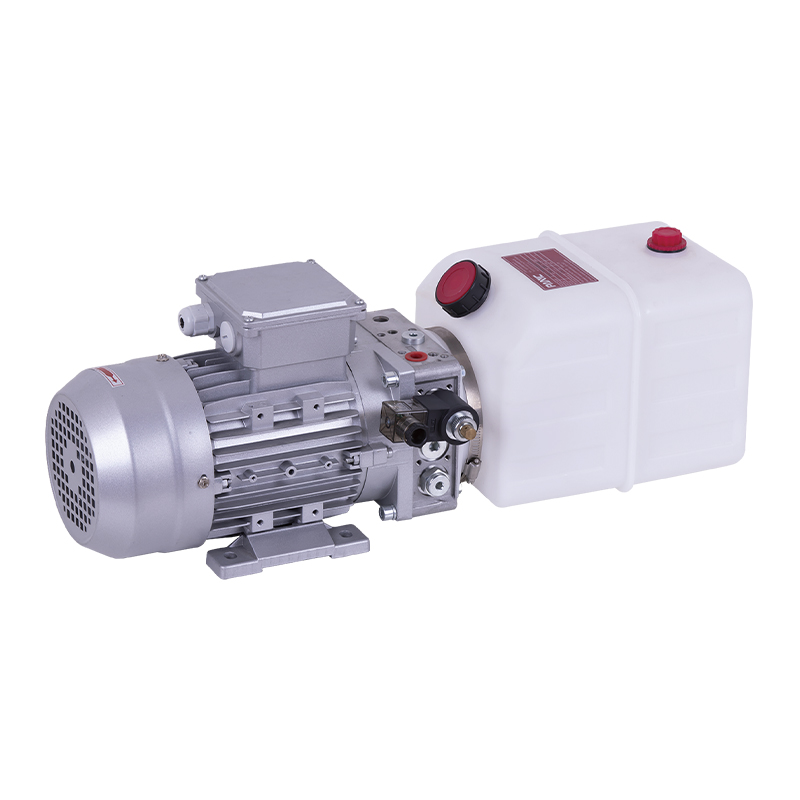

| Ascensoare mobile foarfece și stivuitoare | DC sau DC fără perii | Funcționare silențioasă și frecvență de pornire-oprire | 1,5–4 kW |
| Platforme fixe de ridicare și nivelatoare de andocare | inducție AC, 4-pole | Marja de suprasarcină și taxa S3 | 2,2–7,5 kW |
| Prindere și tăiere mașini-unelte | Unitate AC cu dublă acțiune | Menținerea presiunii și zgomot redus | 1,1–4 kW |

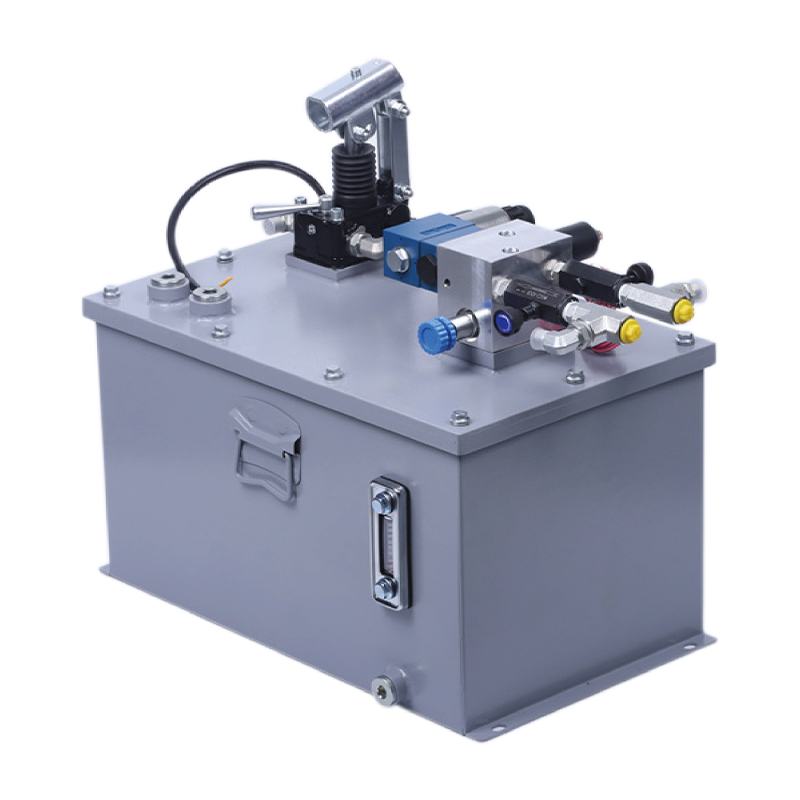

| Blocaje anti-terorism | DC sau AC immers în ulei | Cuplul maxim și adâncimea de îngropare | 2–4 kW |
Pentru echipamentele logistice alimentate cu baterie, consumul de curent la tensiunea scăzută a bateriei este principala constrângere, astfel încât motorul trebuie să fie potrivit cu curba de descărcare, nu doar cu tensiunea nominală. Pentru o privire mai amplă asupra acestei categorii, citiți ghid pentru unități de putere hidraulică DC pentru cumpărători .
Pentru mașini-unelte și alte operațiuni cu dublă acțiune, an Unitate hidraulică AC cu dublă acțiune este o configurație comună din fabrică: motorul antrenează pompa în timpul strângerii, o supapă de reținere menține sarcina și motorul se oprește odată ce presostatul atinge punctul de referință. Această secvență reduce consumul de energie și menține liniștea atelierului.
Unitate de alimentare cu dublă acțiune AC Producători, Fabrică de comerț cu ridicata - Ningbo Panic Hydr Ningbo Panic Hydraulic Technology Co., Ltd este producători de unități de putere dublă AC din China și o fabrică OEM/ODM, suntem specializați în întregi... Vizualizare produs → Întreținerea motorului HPU și semne comune de defecțiune
Cele mai multe defecțiuni ale motorului HPU sunt defecțiuni hidraulice deghizate. O pompă care nu poate extrage ulei, o supapă de siguranță reglată prea sus sau uleiul vâscos rece vor supraîncărca motorul. Lista de mai jos vă ajută să găsiți rapid cauza.
- Motorul nu pornește: verificați tensiunea de alimentare, bobina contactorului, declanșarea la suprasarcină termică și contactorul DC dacă este o unitate de baterie.
- Motorul declanșează întrerupătorul după câteva secunde: verificați dacă există o pompă blocată, o supapă de siguranță blocată sau o înfășurare a motorului scurtcircuitată.
- Motorul funcționează fierbinte: măsurați curentul la sarcină maximă și comparați-l cu plăcuța de identificare; un curent mare înseamnă de obicei vâscozitate excesivă a uleiului sau un filtru de aspirație blocat.
- Zgomot de măcinare: inspectați rulmenții motorului, alinierea cuplajului și picioarele de montare a pompei.
Un program simplu de întreținere menține motorul la temperatura nominală:
- Zilnic: verificați nivelul uleiului, ascultați zgomotele neobișnuite și atingeți carcasa motorului pentru puncte fierbinți.
- Lunar: măsurați curentul de funcționare la presiunea nominală și înregistrați valoarea pentru compararea tendințelor.
- Trimestrial: măsurați rezistența de izolație a înfășurării și curățați capacul ventilatorului.
- Anual: înlocuiți rulmenții motorului dacă a apărut zgomot și verificați uzura cuplajului.
Odată ce relația motor-și-pompă este clară, unitățile hidraulice sunt relativ ușor de operat în comparație cu sistemele de putere mecanică deoarece majoritatea parametrilor de funcționare sunt vizibili pe un manometru și o citire de curent.
Întrebări frecvente: Întrebări privind motorul HPU de la cumpărători și echipele de întreținere
Ce motor este folosit într-o unitate hidraulică?
Majoritatea unităților hidraulice de putere folosesc un motor cu inducție AC pentru echipamentele industriale alimentate de la rețea sau un motor de 12V/24V DC pentru mașinile mobile alimentate cu baterie. Motoarele de curent continuu fără perii devin obișnuite pe unitățile mobile cu ciclu înalt, deoarece funcționează mai silențios și nu necesită înlocuire a periilor.
Cum calculez puterea motorului pentru HPU-ul meu?
Folosiți P = Q x p / (600 x eta). Q este debitul necesar în L/min, p este presiunea maximă de lucru în bar și eta este randamentul combinat, de obicei 0,75–0,85. Adăugați o marjă de 10 până la 20 la sută și selectați următoarea dimensiune standard.
Pot înlocui un motor AC cu un motor DC pe o unitate hidraulică existentă?
Doar daca schimbi si pompa, alimentarea si sistemul de control. Motoarele de curent alternativ și curent continuu au curbe de viteză-cuplu diferite, astfel încât o înlocuire directă va produce aproape întotdeauna un debit greșit sau un cuplu de pornire insuficient.
Ce înseamnă un nivel de funcționare S3 pentru un motor HPU?
S3 înseamnă serviciu periodic intermitent. Motorul poate funcționa pentru un procent definit dintr-un ciclu de 10 minute, cum ar fi 25 la sută, fără a depăși temperatura nominală. Dacă unitatea dumneavoastră funcționează timp de 3 minute din 10, aveți nevoie de cel puțin o evaluare S3 de 30 la sută.
De ce motorul meu HPU continuă să se supraîncălzească?
Cauzele obișnuite sunt o supapă de siguranță setată prea sus, funcționarea continuă peste limita de funcționare, vâscozitatea ridicată a uleiului, un filtru de aspirație blocat sau un motor subdimensionat. Măsurați curentul de funcționare la presiune maximă și comparați-l cu curentul de sarcină maximă de pe plăcuța de identificare.
Sunt motoarele de curent continuu fără perii mai bune decât motoarele de curent continuu cu perii pentru unitățile hidraulice?
Pentru cicluri de pornire-oprire frecvente, locuri mai silențioase și durată de viață mai lungă, da. Motoarele fără perii sunt mai eficiente, funcționează mai rece și nu au perii de înlocuit. Costul de achiziție mai mare este de obicei recuperat în timp de nefuncționare mai mic.
Recomandare finală pentru alegerea unui motor HPU
Începeți cu ciclul de lucru, nu cu prețul. Măsurați timpul mediu de funcționare pe ciclu, presiunea maximă și debitul necesar. Calculați puterea motorului, alegeți familia de motor care se potrivește cu sursa de alimentare, apoi verificați cuplul de pornire, gradul de protecție și limitele de zgomot. Dacă aplicația este un lift cu ciclu înalt sau o instalare silențioasă, alegeți un pachet cu motor și pompă fără perii sau immers în ulei. Pentru o mașină standard din fabrică, un motor cu inducție de 380 V cu un rating S3 oferă de obicei cel mai mic cost pe durata de viață.
Când nu sunteți sigur, furnizați producătorului unității hidraulice debitul, presiunea și timpul de ciclu estimat. Aceste trei valori sunt suficiente pentru a confirma dacă un motor de 4 kW sau 5,5 kW va face treaba și determină, de asemenea, cuplarea corectă, volumul rezervorului și configurația supapei. Întreținerea unității mai târziu va fi mult mai ieftină dacă motorul a fost selectat corect în prima zi.
