Concluzia cuplajelor rapide sub presiune
Un cuplaj rapid hidraulic care refuză să se miște este rareori o defecțiune mecanică a cuplajului în sine. În cele mai multe cazuri, presiunea reziduală prinsă în linie apasă poppa internă pe locul său, iar manșonul nu se poate retrage suficient de mult pentru a elibera bilele sau colțul. Răspunsul direct la întrebarea „ce fac când un cuplaj rapid nu se va conecta sub presiune” este simplu: nu îl forțați. Forța nu va comprima uleiul, iar un cuplaj standard nu este proiectat pentru a depăși o coloană de fluid sub presiune. Secvența sigură este să evacuați presiunea prinsă, să confirmați presiunea zero la față și apoi să conectați. Pentru operațiunile în care atașamentele sunt schimbate frecvent, răspunsul mai productiv este să instalați cuple de conectare sub presiune (CUP) sau să modificați circuitul, astfel încât presiunea să fie eliberată automat înainte ca operatorul să ajungă la mâner.

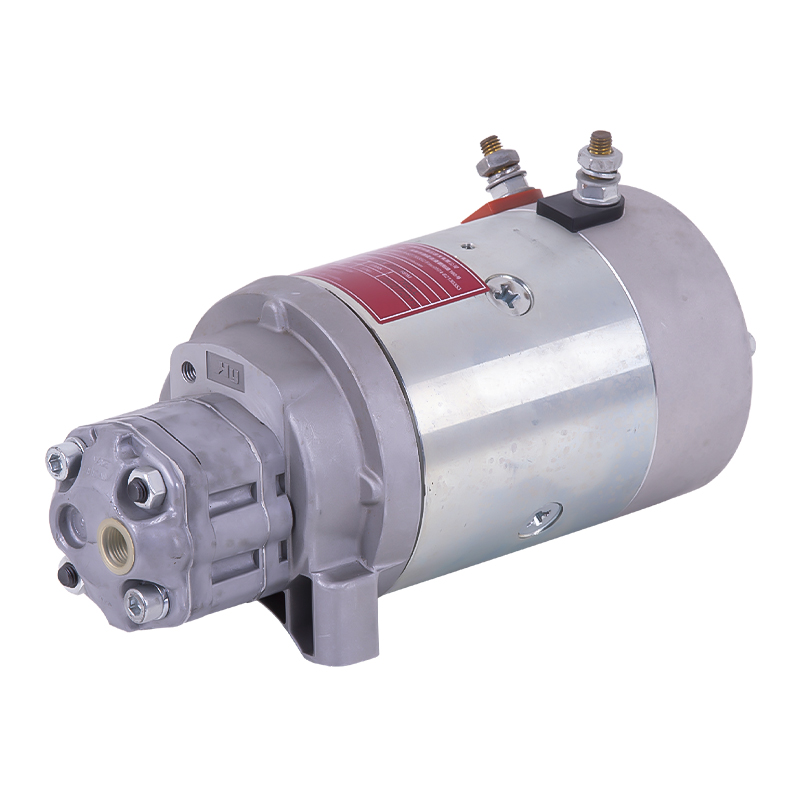

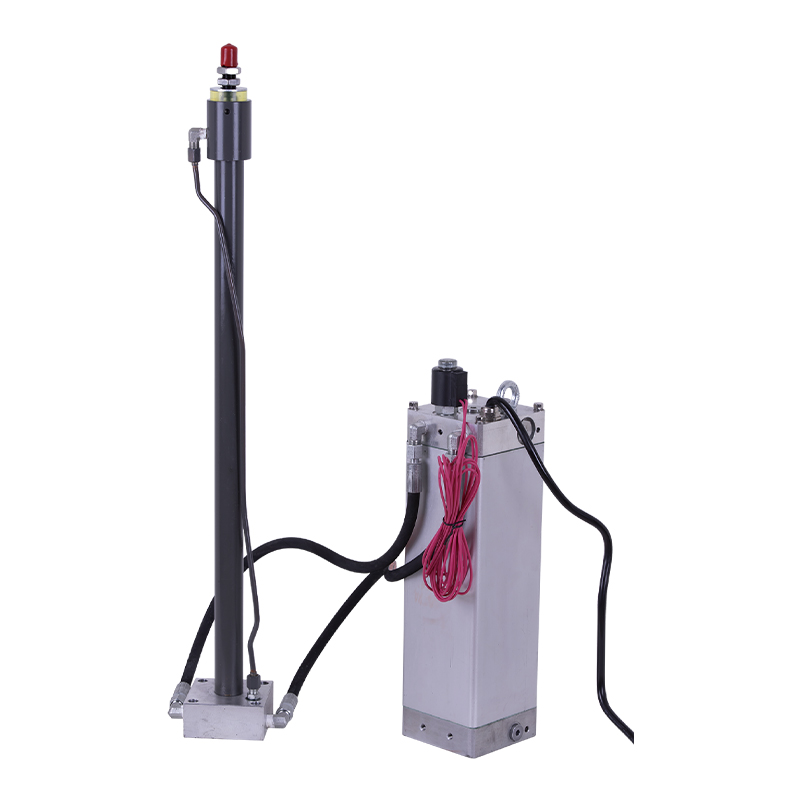

La echipamentele alimentate de unități hidraulice, cum ar fi stivuitoare, transpaleți, coloane de ridicare, nivelatoare de andocare și suporturi de atașamente, cuplajul rapid este veriga finală dintr-un lung lanț de componente. Dacă supapa de siguranță, supapa de control sau circuitul pompei nu își face rolul, cuplul devine un blocaj zilnic. Înțelegerea de unde provine presiunea, cât costă în timpul nefuncționării și deteriorarea componentelor și cum să o eliminați în faza de proiectare este diferența dintre o mașină care schimbă atașamentele în câteva secunde și una care oprește fiecare schimbare de linie. Acest articol acoperă acele cauze, riscurile reale ale conexiunii forțate, procedura manuală de eliberare, principalele tehnologii de conectare sub presiune și parametrii de selecție care împiedică revenirea problemei.
De ce presiunea reziduală este prinsă în cuplaj
Presiunea reziduală apare în secțiunea furtunului dintre două suprafețe închise ale supapelor. Exemplele clasice sunt un cilindru care a fost extins și este susținut de o supapă de reținere, o sarcină care s-a deplasat și s-a așezat pe o valvă închisă și uleiul care s-a extins deoarece mașina s-a încălzit după oprire. În toate cele trei cazuri, uleiul nu are unde să meargă până când cuplajul se deschide, ceea ce este exact ceea ce nu poate face în timp ce această presiune este prezentă. Presiunea prinsă nu se scurge de la sine; un circuit bine sigilat poate menține o presiune utilizabilă zile întregi.
Expansiunea termică a uleiului prins
Uleiul hidraulic se extinde măsurabil cu temperatura. Când o mașină este parcată cu un atașament conectat și supapa de control revine la punctul neutru, uleiul dintre orificiul cilindrului și cuplaj este etanșat pe ambele părți. Pe măsură ce soarele încălzește mașina sau compartimentul motorului radiază căldură, volumul prins se extinde. În funcție de rigiditatea furtunului și de cantitatea de aer dizolvată în ulei, o creștere a temperaturii cu 10 °C poate adăuga zeci de bari de presiune pe fața cuplajului. Într-un volum complet rigid, creșterea teoretică este și mai mare; furtunurile flexibile și aerul antrenat absorb o parte din expansiune, dar, de obicei, nu suficient pentru a menține racordul liber conectabil. Acesta este motivul pentru care o mașină care se conectează ușor dimineața poate fi blocată solid până la mijlocul după-amiezii.
Presiune indusă de sarcină și scurgeri de supapă de reținere
O platformă ridicată, un cilindru suspendat sau o sarcină parțial ridicată este susținută de o supapă de reținere acționată pilot sau de porțiunea supapei direcționale. Uleiul sub sarcină este întotdeauna la presiune, iar supapa de reținere îl împiedică să se întoarcă în rezervor. Scurgerile interne din bobina supapei sau din pompă se pot adăuga încet la această presiune până când întreaga ramură este presurizată. Un circuit cu dublă acțiune nu este automat imun; portul presurizat este pur și simplu cel care transportă sarcina. Acesta este motivul pentru care se specifică a Unitate de putere DC cu dublă acțiune cu porțiune curată și toleranțe strânse ale bobinei contează pe mașinile care trebuie să deconecteze frecvent sarcinile.

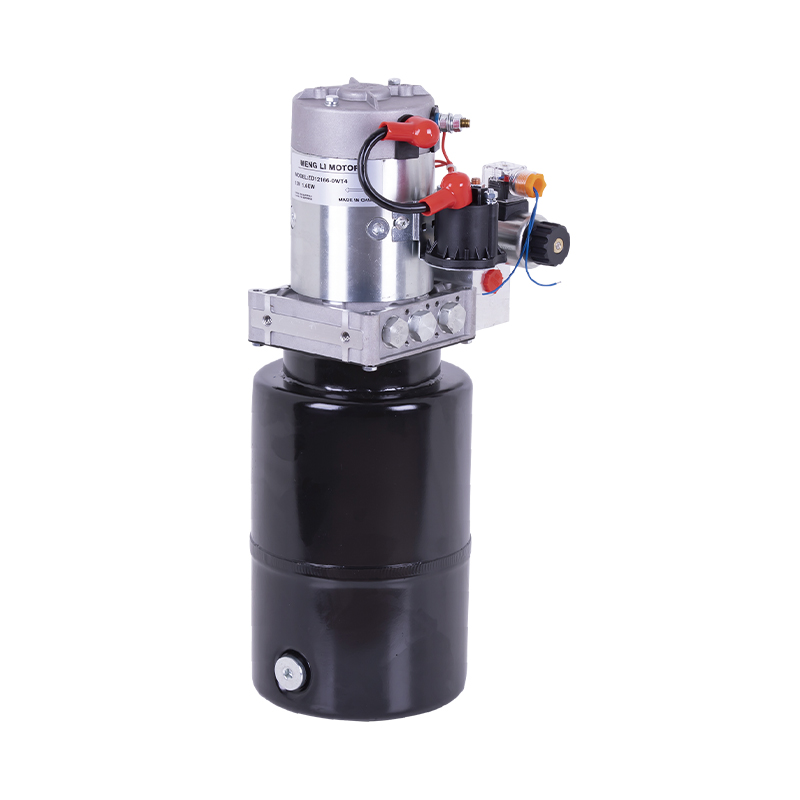

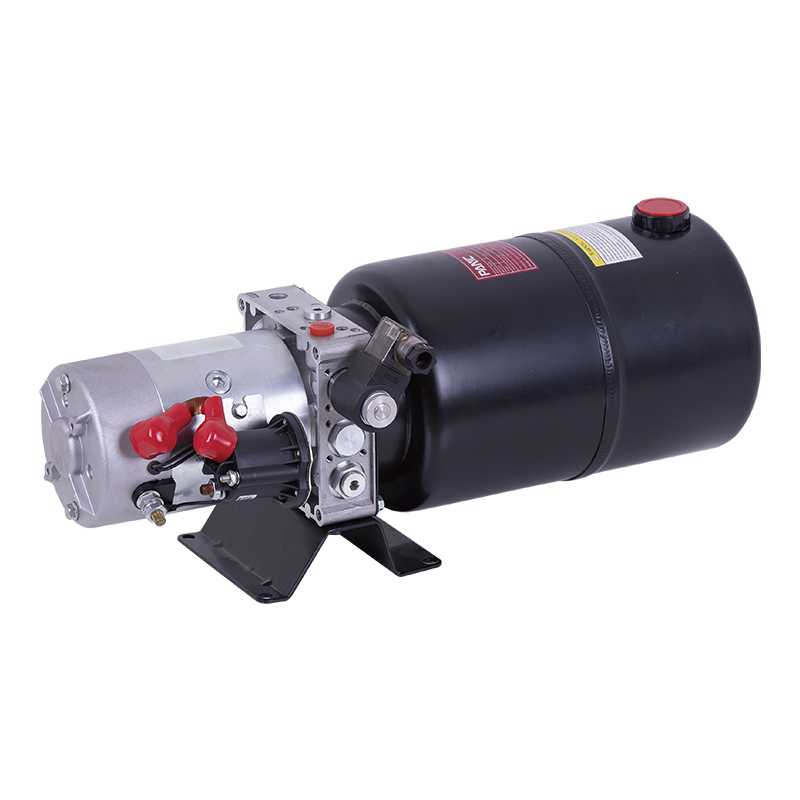

Unitate de alimentare cu dublă acțiune DC Producători, Fabrică de comerț cu ridicata - Ningbo Panic Hydr Ningbo Panic Hydraulic Technology Co., Ltd este producători de unități de putere cu acțiune dublă DC din China și o fabrică OEM/ODM, suntem specializați în întregi... Vizualizare produs → Acumulatoare și energie stocată
Mașinile echipate cu acumulatori pot menține presiunea ore întregi după oprirea pompei. Acumulatorul acționează ca o rezervă de energie care continuă să împingă uleiul în linie chiar și cu motorul oprit. Orice cuplaj din acea ramură va rămâne sub presiune până când acumulatorul este descărcat corespunzător. The principiul de funcționare al unui sistem hidraulic clarifică riscul: oriunde poate fi stocată energia, aceasta trebuie eliberată într-un mod controlat înainte ca orice punct de conectare să fie deschis. Operatorii care sar peste etapa de descărcare pariază împotriva fizicii, iar fizica câștigă.
Ce merge prost când cuplurile sunt forțate
Forțarea unui cuplaj sub presiune nu eliberează presiunea; pur și simplu mută eșecul la componenta cea mai slabă. Operatorul poate pune în cele din urmă cuplajul parțial cuplat, dar clapeta internă se deschide doar o fracțiune și uleiul scapă cu viteză mare în jurul garniturilor. Rezultatele variază de la fețe contaminate până la răni grave. Fiecare încercare eșuată trage, de asemenea, aer și murdărie în sistem, iar acea contaminare trece apoi prin pompă, supape și cilindru, scurtând durata de viață a întregii unități hidraulice.
Moduri de defecțiune obișnuite atunci când cuplele sunt conectate sub presiune reziduală | Simptom | Mecanism | Rezultat tipic |
| Maneca nu se va retrage | Presiunea uleiului ține poppa de scaun | Popetă marcată, dispozitiv de reținere îndoit, înlocuire cuplaj |
| Spray cu ulei în timpul încercării | Deschidere parțială a clapetei sub presiune diferențială mare | Intrarea de contaminare, arsuri, risc de injectare de lichid |
| Biciurile furtunului când conexiunea se așează în sfârșit | Eliberarea bruscă a energiei stocate | Rănirea operatorului, deteriorarea furtunului la sertizare |
| Încercări de conectare eșuate repetate | Aerul tras pe lângă garnituri la fiecare tragere | Aerarea, cavitația pompei, răspunsul spongios al actuatorului |
Leziunea prin injecție de lichid merită un accent special. Un jet de ulei la 100 până la 200 de bari poate străpunge pielea și forța lichidul în țesut fără a lăsa o rană vizibilă. Rănirea este adesea confundată cu o tăietură minoră, dar necesită asistență medicală imediată. Pe lângă riscul uman, fiecare conexiune forțată crește costul de întreținere al mașinii: uleiul contaminat accelerează uzura supapei, iar o singură suprafață de cuplare marcată se poate scurge continuu pentru tot restul vieții mașinii.
Cum să eliberați presiunea în siguranță înainte de conectare
Eliberarea manuală a presiunii este simplă atunci când este făcută în ordinea corectă. Obiectivul este de a oferi uleiului prins o cale controlată înapoi la rezervor înainte ca orice cuplaj să fie deschis. Secvența de mai jos se aplică mașinilor cu circuite cu acțiune simplă sau dublă și fără acumulator. Dacă mașina are un acumulator, descărcați-l mai întâi conform procedurii producătorului; acumulatorul este singura componentă care poate re-presuriza linia după ce credeți că este goală.
- Opriți pompa, opriți motorul și scoateți cheia. Nu vă bazați că maneta de comandă este în poziție neutră când pompa încă se rotește.
- Deplasați supapa de control prin fiecare poziție, inclusiv orice poziție de plutire sau de blocare, și mențineți fiecare pentru câteva secunde. Aceasta deschide orificiile supapei către rezervor și drenează cea mai mare parte a uleiului prins.
- Dacă manșonul de cuplare tot nu se mișcă, utilizați șurubul de deblocare de pe cuplaj, dacă este montat unul. Rotiți-l încet și țineți fața departe de punctul de conectare.
- Ca ultimă soluție, spargeți o îmbinare sau o racordare în amonte de cuplaj cu cel mult o jumătate de tură, folosind o cârpă pentru a prinde uleiul și ochelarii de protecție pentru a vă proteja ochii.
- Așteptați ca șuieratul să se oprească complet, apoi încercați conectarea cu mâna goală. Dacă manșonul se mișcă liber și dispozitivul de cuplare face clic pe acasă fără efort, presiunea a fost eliberată.
Relieful manual funcționează, dar este consumator de timp și depinde în întregime de disciplina operatorului. Pentru mașinile care se conectează și se deconectează de mai multe ori pe schimb, o investiție mai bună este o supapă de limitare a presiunii situată aproape de cuple. Un setat corect supapă de siguranță a unității de putere se deschide înainte ca cuplajul să fie atins, returnează uleiul prins în rezervor și scade presiunea din conductă la aproape zero în secunde. Operatorul nu trebuie să spargă niciodată un fiting, iar riscul de contaminare să intre în sistem scade dramatic.
Producători de supape de eliberare a unității de putere, fabrică de vânzare cu ridicata - Ningbo Panic Hydrauli Ningbo Panic Hydraulic Technology Co., Ltd este producători de supape de eliberare a unității de alimentare din China și o fabrică OEM/ODM, suntem specializați în en-gros... Vizualizare produs → Tehnologii de cuplare de conectare sub presiune
Atunci când fluxul de lucru nu poate tolera o etapă manuală de eliberare, constructorul de echipamente poate specifica cuple care sunt proiectate să se deschidă în timp ce linia este presurizată. Aceste produse se încadrează în patru familii, fiecare cu efort de operare, cost și capacitate de presiune diferite. Granițele dintre familii nu sunt întotdeauna rigide; unele cuple combină bypassul intern cu un guler filetat pentru cele mai solicitante cazuri.
Cuplaje cu față plată cu reducere internă a presiunii
Acest cuplaj conține un mic bypass intern care se deschide înaintea poppetei principale. Pe măsură ce vârful tată intră, bypass-ul permite unei cantități controlate de ulei să treacă înapoi în cealaltă parte, echilibrând presiunea și lăsând poppa să se deschidă progresiv. Aceste cuple gestionează presiunea reziduală moderată, de obicei în intervalul de la 10 la 50 bar, fără a necesita nicio supapă externă. Acestea reprezintă o actualizare practică pentru atașamentele tip încărcător și excavator unde presiunea reziduală este limitată, dar suficientă pentru a bloca un cuplaj standard.
Cuplaje cu față plată filet-conect
Pentru sistemele în care atât partea mașinii, cât și partea atașamentului sunt presurizate, un cuplaj de tip șurub oferă operatorului un avantaj mecanic. Gulerul filetat trage cele două jumătăți împreună și deschide treptat ambele poppete în timp ce schimburile de ulei între cele două camere. Acest design permite conectarea la sau aproape de presiunea maximă de lucru a sistemului. Compartimentul este viteza: filetarea unui guler durează mai mult decât o acțiune de împingere pentru a conecta, astfel încât acest tip este cel mai potrivit pentru aplicațiile cu schimbări relativ rare, mai degrabă decât comutarea sculelor de înaltă frecvență.
Plăci de cuplare multiplă acţionate prin pârghie
Când o mașină folosește patru, șase sau opt linii hidraulice simultan, o placă de cuplare multiplă le conectează pe toate într-o singură mișcare a pârghiei. Pârghia multiplică forța de intrare a operatorului, astfel încât placa poate deschide mai multe poppete simultan. Aceste sisteme sunt comune pe suporturile de scule cu schimbare rapidă, standurile de testare și mașinile mobile mari, unde fiecare secundă de timp de schimbare implică un cost real. Dezavantajul este greutatea și costul inițial, ceea ce face ca această abordare să merite numai atunci când numărul de linii este suficient de mare pentru a justifica complexitatea.
Manifolds de reducere a presiunii și blocuri de purjare
A patra abordare păstrează cuplele standard și adaugă un mic colector între unitatea de alimentare și setul de cuplare. Distribuitorul conține o supapă de aerisire acționată manual sau cu solenoid care aruncă orificiile cilindrului în rezervor înainte ca cuplajul să fie deschis. Aceasta este soluția preferată pentru mașinile care trebuie să utilizeze cuple interschimbabile dintr-un standard specific de flotă. De asemenea, oferă echipei de întreținere un singur punct de service, familiar: dacă cuplele sunt greu de conectat, supapa de aerisire este testată mai întâi, iar cuplele în sine nu sunt modificate.
Evaluarea presiunii și dimensiunea: ce înseamnă numerele
Cumpărătorii confundă frecvent presiunea de lucru cu presiunea pe care o poate supraviețui fizic un cuplaj. Presiunea de lucru este presiunea continuă maximă pe care cuplajul este destinat să o suporte în timpul funcționării normale. Presiunea de explozie este presiunea minimă la care corpul sau mecanismul de blocare eșuează permanent și este de obicei de două ori și jumătate până la patru ori mai mare decât presiunea de lucru pe cuplele cu față plată. Un cuplaj evaluat la o presiune de lucru de 250 bar va exploda de obicei peste 700 bar, dar această marjă există pentru a proteja împotriva oboselii și a vârfurilor de presiune, pentru a nu permite încercări abuzive de conectare.
Parametri de selecție care contează pentru cuplele utilizate în apropierea unităților de putere hidraulice | Parametru | Ce trebuie verificat | Îndrumări tipice |
| Presiunea de lucru | Presiunea maximă a sistemului la cuplaj | Trebuie să egaleze sau să depășească setarea supapei de siguranță a unității de alimentare |
| Presiune de spargere | Presiunea minimă de eroare garantată de producător | Selectați de 2,5 ori presiunea de lucru sau mai mare |
| Capacitatea debitului | Căderea de presiune la debitul nominal al pompei | Mențineți căderea de presiune sub 5 bar pentru a limita generarea de căldură |
| Capacitate CUP | Presiunea maximă admisă la conectare | Potriviți la presiunea reziduală în cel mai rău caz după oprire |
| Frecvența de utilizare | Conexiuni așteptate pe schimb | Peste 20 pe schimb, specificați cuplaje CUP sau o galerie de aerisire |
Căderea de presiune este al doilea criteriu de selecție care afectează eficiența sistemului. Fiecare cuplaj adaugă o restricție de debit, iar într-un circuit cu debit mare această restricție se transformă direct în căldură. Un cuplaj mic cu fața plată la un debit mare poate scădea câțiva bari și poate crește temperatura uleiului cu mult dincolo de punctul de proiectare al rezervorului. Abordarea corectă este să dimensionezi cuplajul pentru debitul maxim al pompei, nu pentru debitul mediu, și să verifici curba căderii de presiune a producătorului. Partea din amonte a circuitului contează la fel de mult; pentru instalatii fixe, the Ghidul cumpărătorilor de unități hidraulice de curent alternativ explică modul în care debitul și presiunea sistemului sunt determinate în primul rând.
Cum designul unității de alimentare previne blocarea cuplajului
Cea mai rapidă modalitate de a reduce problemele cuplatului este de a proiecta presiunea din circuit înainte ca cuplatorul să o vadă vreodată. Cea mai mare parte a presiunii reziduale provine de la supapa direcțională și de la calea de descărcare. Dacă poziția neutră a supapei readuce ambele porturi ale cilindrului în rezervor, uleiul prins se scurge, iar cuplajul este aproape întotdeauna la presiune zero când sosește operatorul. Acesta este standard pentru circuitele mobile bine proiectate, dar nu este universal; unele supape folosesc un neutru cu centru închis care blochează în mod intenționat porturile. Tipul de supapă trebuie să fie potrivit cu aplicația, nu ales din obicei.
Două componente controlează comportamentul la fața cuplajului. Prima este supapa de siguranță. O supapă de siguranță setată cu 10 până la 15 la sută peste presiunea maximă de lucru oferă marja de siguranță de care are nevoie circuitul, protejând în același timp cuplajul de vârfurile de presiune atunci când supapa se închide. Al doilea este supapa de control direcțională. La mașinile cu acționare la distanță sau automată, a electrovalva hidraulica cu un neutru cu centru deschis, drenează ambele porturi de lucru către rezervor atunci când este dezactivat, ceea ce este exact comportamentul care menține o cuplare rapidă liberă între cicluri. Alegerea unei supape cu poziția corectă a bobinei este la fel de importantă ca și alegerea valorii corecte a cuplajului.
Producători de supape electromagnetice, fabrică de supape electromagnetice cu plug-in Ningbo Panic Hydraulic Technology Co., Ltd este producători de supape electromagnetice OEM/ODM din China și o fabrică de supape electromagnetice plug-in, suntem specializați... Vizualizare produs → Pe partea unității de putere, un design cu acțiune dublă oferă operatorului o modalitate pozitivă de a elibera o sarcină suspendată. În loc să se bazeze pe gravitație pentru a returna uleiul, pompa împinge uleiul înapoi prin conducta de retur, forțând presiunea blocată înapoi peste supapa de siguranță. Acesta este motivul pentru care Ghid de selectare a unității hidraulice de curent continuu recomandă confirmarea poziției neutre a supapei și a reglajului de degajare înainte de a specifica o mașină care va utiliza cuplaje rapide. Un pachet de unități de alimentare adecvate, inclusiv grupul de supape și dimensionarea rezervorului, elimină majoritatea reclamațiilor de conectare sub presiune la sursă.
Obiceiuri de întreținere care mențin cuplurile de încredere
Cuplajele eșuează treptat. Când manșonul devine rigid sau clapeta se scurge în interior, operatorii compensează împingând mai tare, iar deteriorarea se accelerează. O listă de verificare simplă, aliniată cu programul de service al unității de alimentare, detectează majoritatea problemelor înainte de a opri o lucrare. Lista de mai jos este în mod deliberat scurtă, astfel încât să poată fi repetată la fiecare vizită de întreținere fără a deveni o povară.
- Inspectați fețele cuplajului pentru a depista urme, tăieturi și murdărie încorporată la fiecare schimbare de ulei. O față deteriorată distruge sigiliul din jumătatea sa potrivită.
- Verificați rotirea liberă a manșonului și cursa completă cu cuplajul deconectat. Orice rigiditate înseamnă că arcul sau cușca au fost deteriorate.
- Înlocuiți garniturile cu compusul corect pentru lichidul hidraulic. Garniturile din nitril nu sunt interschimbabile cu garniturile din uretan în fiecare aplicație.
- Testați acțiunea de blocare după orice reparație prin conectarea și deconectarea cuplajului la presiune zero de cel puțin cinci ori la rând.
- Păstrați capacele de praf la loc în orice moment. Cea mai frecventă cauză a scurgerii cuplajului este contaminarea care a rămas pe față în timpul unei schimbări grăbite.
Un test suplimentar merită adăugat la programul trimestrial. Cu mașina în funcțiune și un manometru în linie, înregistrați citirea presiunii la cuplare imediat după ce supapa de control revine la neutru și din nou cinci minute mai târziu. O citire care urcă în timp indică o scurgere internă sau dilatare termică; o citire care menține puncte ridicate la presiunea de încărcare prinsă. Ambele condiții pot fi corectate înainte ca acestea să ducă la un cuplaj blocat în cel mai rău moment posibil.
Întrebări frecvente despre cuplajele rapide hidraulice sub presiune
Întrebările de mai jos acoperă cele mai frecvente apeluri și discuții de inginerie despre cuple, presiune reziduală și integrarea unității de alimentare.
1. Pot conecta în siguranță o cuplare rapidă hidraulică în timp ce sistemul este sub presiune?
Doar dacă cuplajul este special pentru funcționarea sub presiune și presiunea reziduală este în limita sa nominală. Cuplajele standard cu față plată și cu bile de blocare nu sunt proiectate pentru acest lucru, iar forțarea lor va deteriora poppa, manșonul sau ambele.
2. Câtă presiune reziduală împiedică conectarea unui cuplaj standard?
Nu există un prag universal, deoarece modelele de cuplare diferă, dar în practică presiunile peste aproximativ 10 până la 20 de bari încep să facă manșonul dificil de deplasat. La 50 bar, un cuplaj standard este de obicei imposibil de conectat manual.
3. Care este diferența dintre presiunea de lucru și presiunea de spargere a unui cuplaj?
Presiunea de lucru este presiunea continuă maximă pe care cuplajul este construit pentru a o suporta în timpul serviciului normal. Presiunea de spargere este presiunea minimă la care corpul eșuează permanent. Raportul dintre cele două este factorul de siguranță de proiectare, în mod obișnuit între 2,5:1 și 4:1 pentru cuplele cu fața plată.
4. Cuplajele cu fața plată elimină problemele de presiune reziduală?
Nu. Designul poppetei cu fața plată reduce scurgerea și contaminarea la deconectare, dar nu face nimic pentru a elibera presiunea prinsă în conductă. Este necesar un cuplaj cu față plată cu capacitate CUP sau o supapă de aerisire externă.
5. Pot adăuga o supapă de limitare a presiunii la o configurație de cuplare existentă?
Da. O supapă de siguranță mică sau un colector de aerisire instalat între unitatea de alimentare și cuple poate scurge uleiul prins în rezervor înainte de conectare. Aceasta este adesea cea mai economică actualizare pentru mașinile care folosesc deja cuple standard interschimbabile.
6. De ce se conectează ușor o parte a aparatului meu în timp ce cealaltă parte este blocată?
De obicei pentru că cele două ramuri au niveluri diferite de presiune. Ramura conectată la partea tijei a unui cilindru poate fi la presiunea atmosferică, în timp ce partea alezajului transportă sarcina. Multe mașini se conectează liber pe partea de retur și se luptă doar pe partea presurizată.
7. Capacitatea de conectare sub presiune reduce capacitatea de curgere a unui cuplaj?
Se poate, deoarece bypass-ul intern adaugă restricții și piese mobile. Un cuplaj cu capacitate CUP poate avea o cale de curgere puțin mai mică decât aceeași dimensiune fără CUP. Verificați curba căderii de presiune în loc să presupuneți performanțe egale.
8. Cât de des ar trebui înlocuite garniturile de cuplare pe o unitate hidraulică?
Pentru mașinile care conectează atașamentele de mai multe ori pe zi, inspectați garniturile la fiecare 500 de ore de funcționare și înlocuiți-le la primul semn de picurare. Pentru sarcini mai ușoare, înlocuirea anuală este o practică preventivă rezonabilă, deși intervalul real depinde de temperatura fluidului și de nivelul de contaminare.
