Ce este o unitate de alimentare? Mini unitate de putere hidraulică explicată

Ce este o unitate de alimentare? Răspunsul direct

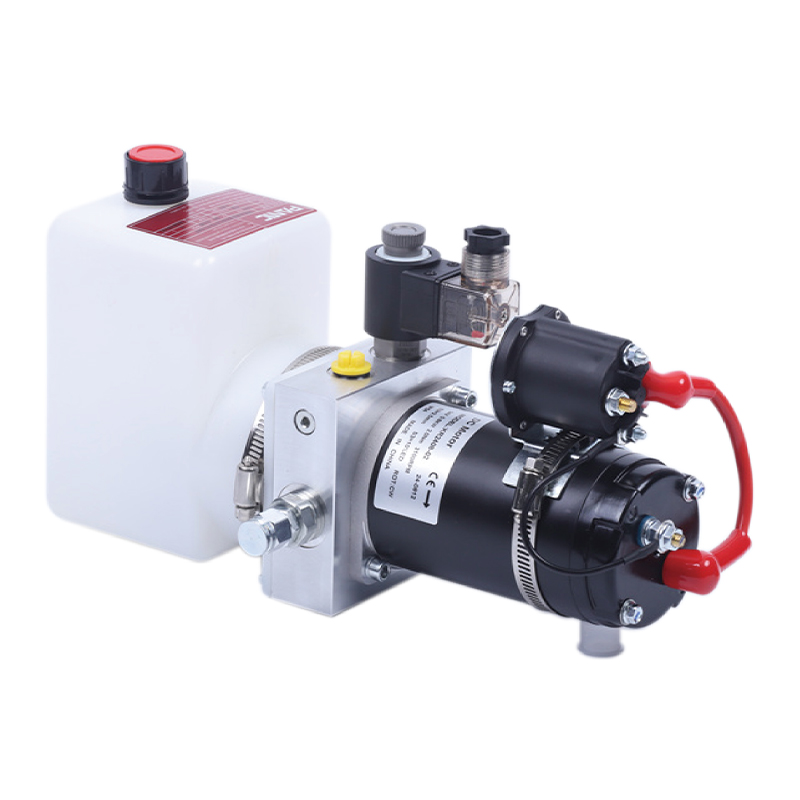

O unitate de alimentare este un sistem autonom care generează, stochează și furnizează energie lichidă sub presiune pentru a antrena cilindri, motoare și alte dispozitive de acționare. În majoritatea contextelor industriale, termenul se referă la a unitate hidraulică (HPU) — un pachet care combină o pompă electrică sau acționată de motor, un rezervor de fluid, supape, filtre și componente de control într-un singur ansamblu integrat. Atunci când echipamentul este redus pentru spații înguste, platforme mobile sau sarcini la nivel de bancă, este denumit în mod obișnuit un Mini unitate de putere hidraulică .

Spre deosebire de un sistem hidraulic standard în care pompa, motorul și rezervorul sunt instalate ca componente separate de-a lungul unui cadru de mașină, o unitate de putere reunește totul într-un singur modul pre-testat. Aceasta înseamnă că cumpărătorul primește un număr de piesă, o diagramă de cablare și o amprentă de montare în loc să proiecteze un întreg circuit de la zero.

Pe scurt: o unitate de putere este „camera mașinilor” a oricărui sistem hidraulic, iar o mini unitate de putere hidraulică este aceeași cameră a mașinilor construită suficient de mică pentru a încăpea într-un cabinet de comandă, un cărucior mobil sau o bază de mașină compactă.

Termenul este uneori folosit liber în industrii, așa că ajută la separarea lui de conceptele adiacente. O unitate de putere hidraulică nu este același lucru cu o sursă de alimentare (care furnizează curent electric, nu forța fluidului), și nici nu este același lucru cu o pompă autonomă (căreia îi lipsește rezervorul, supapa și logica de control necesare pentru a funcționa independent). O adevărată unitate de alimentare este un subsistem complet, gata de funcționare - conectați-l la alimentare, conectați furtunurile și este operațional.

Deoarece definiția se concentrează mai degrabă pe integrare decât pe dimensiune, aceeași idee de bază se extinde de la o stație de presare de 200 de tone până la o pompă portabilă manuală utilizată pentru îndoirea țevilor pe șantier. Ceea ce se schimbă în această gamă este ambalarea, sofisticarea controlului și ciclul de funcționare - nu principiul de bază.

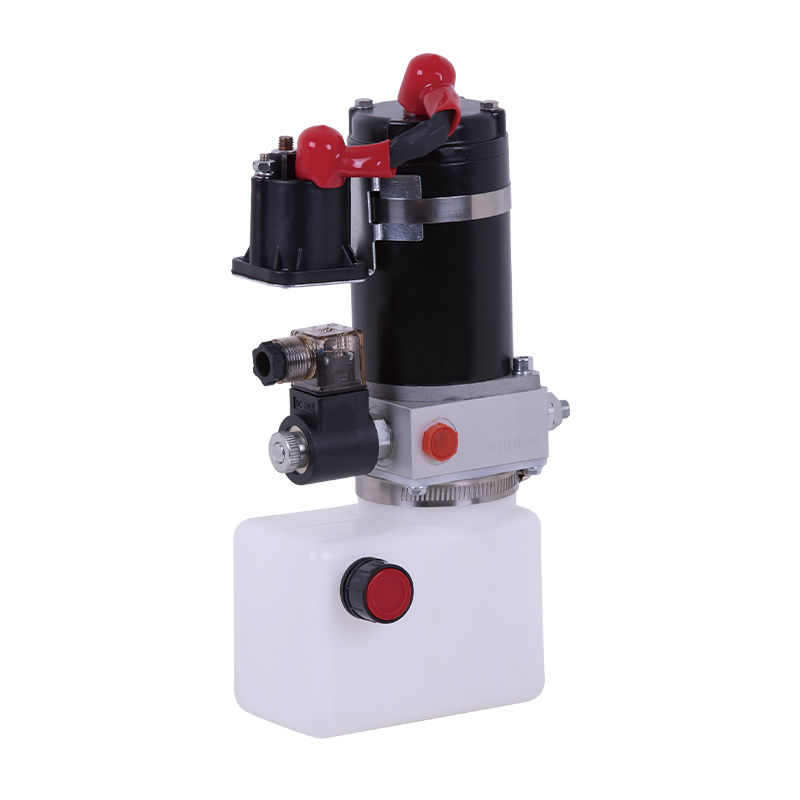

Componentele de bază din interior a Mini unitate de putere hidraulică

Fiecare unitate de alimentare, indiferent de dimensiune, împărtășește aceleași blocuri de bază. Ceea ce se schimbă cu o mini unitate hidraulică este scara, designul carcasei și nivelul de integrare.

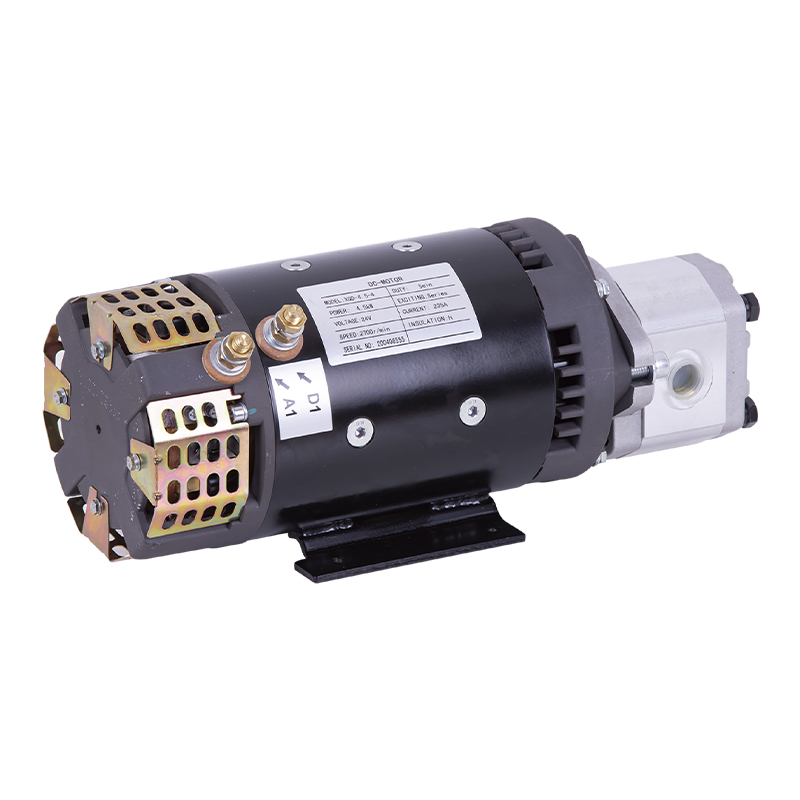

1. Ansamblu motor și pompă

Un motor electric compact - de obicei, variind de la 0,5 CP până la 5 CP pentru mini unități față de 10 CP sau mai mare pentru unitățile industriale standard — este cuplat direct la o pompă cu roți dințate, palete sau cu piston. Pompele cu angrenaje domină segmentul mini deoarece sunt ieftine, tolerante la contaminare și ușor de întreținut. Cuplajul motor-pompă este de obicei cu acționare directă pentru a minimiza amprenta la sol, evitând curelele sau cutiile de viteze care ar adăuga lungime și puncte de întreținere.

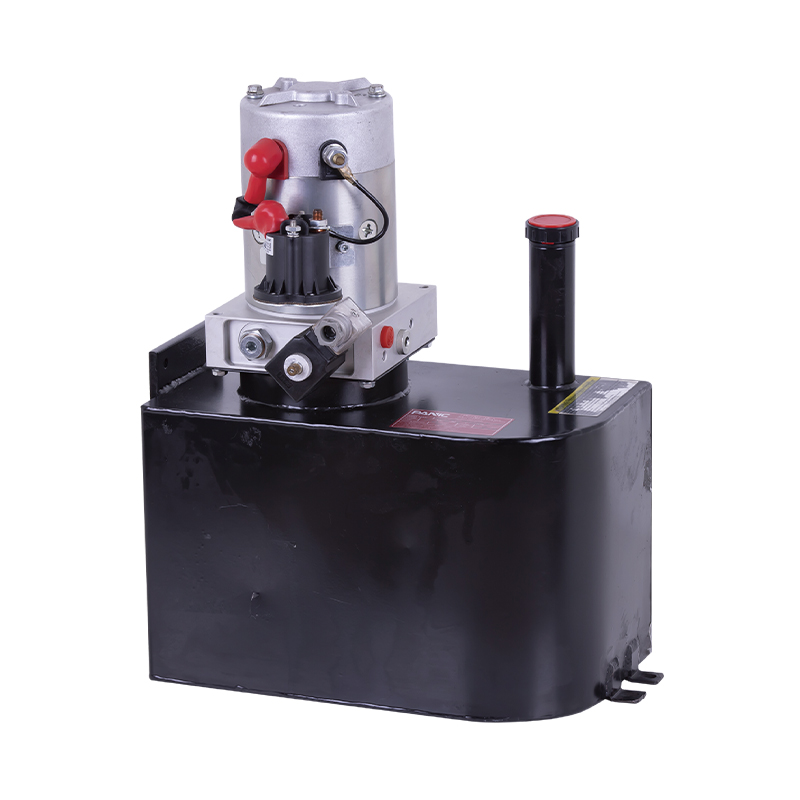

2. Rezervor (rezervor)

Rezervorul stochează fluidul hidraulic, disipează căldura și permite separarea aerului și a contaminanților. Mini-unitățile folosesc adesea rezervoare între 1 și 10 litri , comparativ cu 40 de litri la unitățile standard, motiv pentru care managementul termic și selecția fluidului contează mai mult la scară mică. Deflectoarele din interiorul rezervorului sunt folosite chiar și la volume mici pentru a încetini revenirea fluidului și pentru a oferi aerului antrenat șansa de a scăpa înainte ca fluidul să fie atras înapoi în pompă.

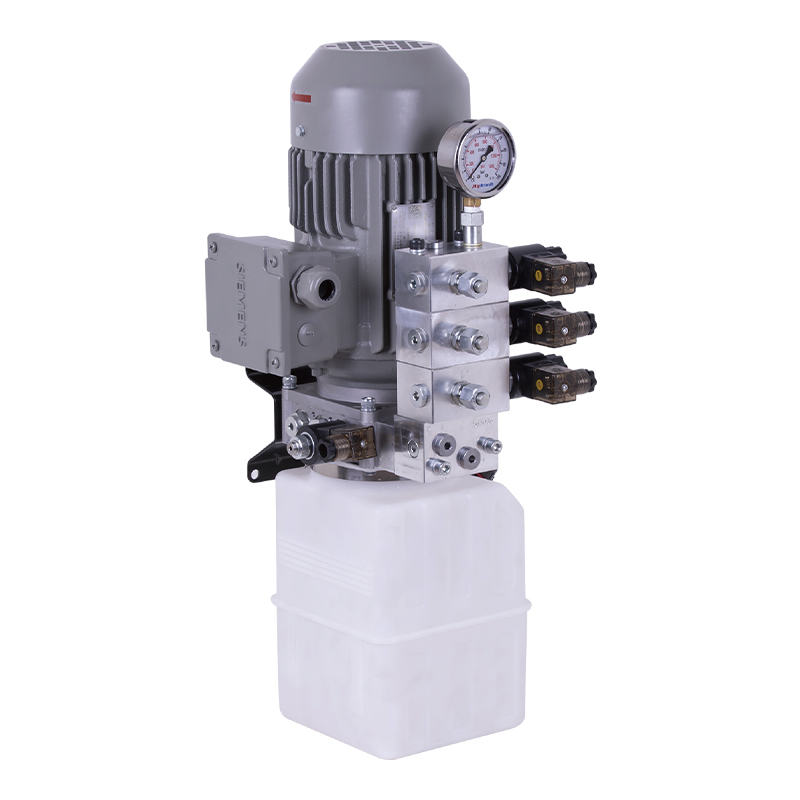

3. Supape direcționale și de degajare

Supapele direcționale cu solenoid controlează calea debitului către servomotor, în timp ce supapele de siguranță protejează sistemul de suprapresiune. În mini-unitățile de alimentare, acestea sunt în mod frecvent supape tip cartuș, distribuite direct pe carcasa pompei pentru a economisi spațiu. Această abordare a colectorului reduce, de asemenea, numărul de conexiuni externe ale furtunului, ceea ce scade numărul de puncte potențiale de scurgere - un avantaj semnificativ pentru echipamentele care vibrează sau se mișcă în timpul funcționării.

4. Filtrare

Deoarece sistemele mini au distanțe mai strânse și orificii mai mici, filtrarea devine și mai critică. Un filtru de linie de retur evaluat la 10–25 microni este o practică standard pentru a preveni uzura prematură a componentelor de precizie. Unele modele adaugă o sită de aspirație ca strat secundar de protecție, în special la unitățile care văd completări frecvente de lichid în medii cu praf.

5. Interfață de control

Manometrele, presostatoarele și, din ce în ce mai mult, senzorii de bord pentru monitorizarea stării bazate pe IoT completează pachetul, permițând operatorilor să urmărească performanța fără a deschide unitatea. La mini-unitățile mai avansate, un mic controler programabil poate gestiona automat valorile de accelerare, timp de stație și presiune, eliminând nevoia ca un operator să monitorizeze manual un manometru în timpul fiecărui ciclu.

6. Carcasă și cadru de montare

Deoarece eficiența spațiului este punctul central al unei mini unități, carcasa este proiectată la fel de mult ca orice componentă hidraulică. Cadrele din aluminiu sau oțel acoperite sunt obișnuite, alese pentru a echilibra greutatea și rigiditatea, cu găurile de montare poziționate pentru a se potrivi cu dimensiunile standard ale căruciorului, dulapului sau panoului utilizate în industria țintă.

Unitate de putere standard vs unitate mini hidraulică

Decizia între o unitate de putere mare și o unitate mini se reduce la cerințele de forță, ciclul de funcționare și spațiul de instalare disponibil. Tabelul de mai jos rezumă diferențele practice pe care cumpărătorii le evaluează cel mai des.

Niciunul dintre format nu este universal „mai bun” – o unitate de putere standard rămâne alegerea corectă pentru presele continue cu încărcătură grea și mașinile mobile mari, în timp ce o mini unitate de putere hidraulică este alegerea corectă ori de câte ori este nevoie de forță, dar echipamentul din jur, bugetul sau ciclul de lucru nu pot justifica o instalație industrială completă.

Tipuri de pompe utilizate în interiorul mini-unităților hidraulice

Pompa este inima oricărei unități de alimentare, iar alegerea tipului de pompă are un efect direct asupra costurilor, zgomotului, eficienței și capacității de presiune. Trei modele domină segmentul mini.

Pompele cu angrenaje rămân alegerea implicită pentru majoritatea modelelor de mini unități hidraulice de putere, deoarece tolerează bine contaminarea minoră a fluidelor și sunt ieftine de înlocuit. Pompele cu palete sunt alese atunci când zgomotul este o problemă, cum ar fi în setările de laborator sau de birouri adiacente. Pompele cu piston apar în mini-unități de ultimă generație, unde cerințele de presiune depășesc ceea ce o poate susține în mod fiabil o pompă cu angrenaje, deși la un cost unitar vizibil mai mare.

Cum curge fluidul prin sistem

Înțelegerea căii de curgere facilitează diagnosticarea problemelor mai târziu. Într-o unitate de alimentare mini hidraulică tipică, secvența se desfășoară după cum urmează:

1. Fluidul este aspirat din rezervor printr-o sită de aspirație în orificiul de admisie a pompei.
2. Pompa presurizează fluidul și îl împinge spre supapa de control direcțională.
3. Supapa direcționează fluxul către servomotor (cilindru sau motor hidraulic) în direcția dorită.
4. Presiunea în exces este evacuată prin supapa de siguranță înapoi în rezervor, protejând etanșările și furtunurile.
5. Lichidul de retur trece prin filtrul de retur înainte de a intra din nou în rezervor, gata pentru următorul ciclu.

Deoarece distanța între componente este atât de scurtă într-o mini unitate, pierderea de presiune din cauza frecării liniilor este minimă - unul dintre avantajele practice ale unui design compact, integrat. Curse mai scurte înseamnă, de asemenea, mai puține fitinguri, ceea ce, la rândul său, reduce numărul de puncte în care o etanșare s-ar putea defecta în timp.

La unitățile cu supape proporționale sau servo-asistate, calea de curgere adaugă o buclă de feedback: un traductor de presiune raportează ieșirea reală înapoi controlerului, care reglează fin poziția supapei în timp real, mai degrabă decât să se bazeze pe o setare fixă ​​de relief. Acest lucru este din ce în ce mai obișnuit la miniunitățile utilizate în aplicații de strângere de precizie sau banc de testare, unde forța repetabilă este mai importantă decât viteza brută.

Unde sunt folosite mini unități hidraulice

Mini-unitățile hidraulice apar oriunde inginerii au nevoie de forță hidraulică, dar nu au spațiu – sau buget – pentru un sistem industrial complet. Aplicațiile comune includ:

• Mese de ridicare, spate și mecanisme de ridicare foarfece pe vehiculele de livrare
• Niveloare de andocare și echipamente mici de manipulare a materialelor
• Unelte hidraulice mobile, cum ar fi sertisoare portabile, prese și extractoare
• Bancuri de testare automate și platforme de simulare de laborator
• Celule de automatizare compacte, dispozitive de prindere robotizate și stații de prindere
• Accesorii agricole și vehicule utilitare mici
• Lifturi pentru scaune cu rotile și echipamente de accesibilitate pe vehiculele de transport public
• Echipamente maritime mici de punte, cum ar fi trolii compacte și sisteme de asistență la direcție

În aceste aplicații, firul comun este o nevoie de forță mare într-un pachet mic — ceva ce actuatoarele electrice liniare nu se potrivesc întotdeauna la același preț, în special atunci când sarcina este grea, dar mișcarea este scurtă și rar.

Specificații cheie de verificat înainte de a cumpăra

Selectarea unității de alimentare potrivite este o chestiune de potrivire a specificațiilor cu servomotorul și ciclul de funcționare pe care îl va servi. Cumpărătorii trebuie să confirme următoarele înainte de a plasa o comandă:

Dimensionarea unității potrivite: un exemplu lucrat

Calculele de dimensionare sunt adesea piesa pe care cumpărătorii o consideră cea mai intimidantă, dar procesul urmează un model consistent, repetabil. Luați în considerare o cerere de masă de ridicare mică care necesită 2.000 kg a forței de ridicare printr-un cilindru cu alezaj de 40 mm.

1. Calculați suprafața cilindrului: cu un alezaj de 40 mm, aria efectivă a pistonului este de aproximativ 12,6 cm².
2. Împărțiți forța necesară la zona pistonului pentru a găsi presiunea necesară - în acest exemplu, aproximativ 1.590 PSI.
3. Adăugați o marjă de siguranță de 15–20%, aducând presiunea de lucru țintă la aproximativ 1.800–1.900 PSI.
4. Determinați timpul de deplasare dorit al cilindrului pentru a calcula debitul necesar — ​​o ridicare mai rapidă necesită un debit mai mare și, prin urmare, o pompă mai mare sau o viteză mai mare a motorului.
5. Verificați rezultatul în comparație cu curba de performanță publicată de un producător, mai degrabă decât cu un singur număr de fișă de specificații, deoarece producția reală variază în funcție de vâscozitatea și temperatura fluidului.

Aceeași abordare în cinci pași se aplică indiferent dacă dimensionați o masă de ridicare, o presă mică sau o unealtă hidraulică mobilă - doar numerele de intrare se schimbă.

Practici de întreținere care prelungesc durata de viață

Deoarece o mini unitate hidraulică rulează un volum mai mic de fluid, este în general mai sensibilă la contaminare și căldură decât un sistem industrial mare. Câteva obiceiuri fac o diferență măsurabilă în durata de viață:

Schimbări de fluide și prelevare de probe

Rezervoarele mici ciclează fluidul mai frecvent în raport cu volumul lor, astfel încât oxidarea și acumularea de particule au loc mai rapid. Multe echipe de întreținere prelevează lichid la fiecare 500–1.000 de ore de funcționare și îl înlocuiesc complet după un program fix, în loc să aștepte degradarea vizibilă.

Înlocuirea filtrului

Un filtru de retur înfundat forțează supapa de siguranță să lucreze mai mult și crește temperatura internă. Înlocuirea elementelor de filtrare la intervalul specificat de producător – mai degrabă decât numai atunci când se declanșează un indicator de înfundare – ajută la evitarea perioadelor de nefuncționare neplanificate.

Inspecția etanșării și furtunului

Deoarece mini-unitățile locuiesc adesea în echipamente mobile sau predispuse la vibrații, fitingurile ar trebui verificate pentru plâns sau slăbire mai des decât la o pompă industrială staționară. O simplă verificare vizuală lunară a fiecărui fiting și a fiecărui furtun prinde majoritatea scurgerilor înainte ca acestea să devină defecțiuni.

Monitorizare termică

Cu un volum mic de fluid, temperatura crește rapid sub sarcină continuă. Menținerea temperaturii lichidului sub 60°C (140°F) în majoritatea sistemelor pe bază de uleiuri minerale ajută la păstrarea vâscozității și a integrității etanșării.

Verificări de fixare și vibrații

Unitățile montate pe echipamente mobile experimentează vibrații continue, care pot slăbi șuruburile de montare și conexiunile electrice în timp. O verificare periodică a cuplului asupra feroneriei de montare este un obicei cu costuri reduse care previne uzura pompei cauzată de alinierea greșită.

Probleme comune și remedieri practice

Factori de cost de luat în considerare

Prețul unei mini unități hidraulice este determinat de mai mult decât de puterea motorului. Cumpărătorii care evaluează ofertele ar trebui să analizeze următorii factori de cost alăturat, mai degrabă decât să compare doar prețurile principale:

• Tipul de pompă — pompele cu angrenaje sunt cele mai economice, pompele cu piston au o primă
• Configurația supapelor — supapele proporționale și servo-valvele costă mai mult decât supapele solenoide fixe de pornire/oprire
• Materialul carcasei și finisajul - acoperirile rezistente la coroziune adaugă costuri, dar prelungesc durata de viață în aer liber
• Instrumente incluse — senzorii de presiune și afișajele digitale cresc prețul unitar, dar reduc timpul viitor de depanare
• Documentație de certificare și testare — testarea de acceptare din fabrică adaugă timp și costuri, dar reduce riscul de punere în funcțiune la fața locului

Un cost inițial ușor mai mare pentru filtrare, senzori sau protecție împotriva coroziunii este adesea recuperat prin cheltuieli mai mici de întreținere pe durata de viață a unității, în special în medii dure sau mobile.

Cele mai bune practici de instalare

Chiar și o mini unitate hidraulică bine construită va avea performanțe slabe dacă este instalată prost. Câteva practici previn în mod constant problemele timpurii:

Orientarea montajului

Urmați exact orientarea specificată de producător - multe rezervoare mici se bazează pe aspirația alimentată prin gravitație, iar montarea unității în unghi poate înfometarea admisiei pompei și poate provoca cavitație.

Dirijarea furtunului

Păstrați cursele de furtun cât mai scurte și drepte pe cât posibil și evitați razele de curbură strânse care restricționează fluxul sau creează puncte de stres care se defectează prematur sub vibrații.

Alimentare cu energie electrică

Confirmați consumul de tensiune, fază și curent al motorului în raport cu sursa reală de alimentare la punctul de instalare - cablarea subdimensionată este o cauză comună a declanșărilor neplăcute ale motorului la unitățile nou instalate.

Umplerea inițială cu lichid și sângerare

Umpleți încet și ciclați actuatorul prin câteva curse complete fără sarcină înainte de a pune unitatea în funcțiune, permițând aerului prins să iasă din sistem, mai degrabă decât să provoace un răspuns spongios sau întârziat al actuatorului mai târziu.

Considerații de siguranță

Sistemele hidraulice stochează energia sub presiune, iar o amprentă mini nu reduce acest risc. Câteva practici de siguranță se aplică în mod specific unităților de putere compacte:

• Depresurizați întotdeauna sistemul complet înainte de a deconecta orice fiting, chiar și la miniunități de joasă presiune
• Țineți mâinile și uneltele departe de punctele de strângere create de cilindri și pârghii antrenate de unitate
• Verificați setările supapei de siguranță după orice schimbare a componentelor, deoarece o supapă de siguranță reglată incorect poate permite presiunii să depășească valorile nominale ale furtunului sau ale fitingurilor
• Utilizați numai lichid compatibil - amestecarea fluidelor hidraulice incompatibile poate degrada garniturile și poate cauza scurgeri neașteptate
• Etichetați clar punctele de închidere de urgență de pe unitățile mobile sau montate pe cărucioare, unde mai mulți operatori pot interacționa cu echipamentul

Considerații de mediu și eliminarea fluidelor

Volumele mici ale rezervorului fac schimbările de lichid pe o unitate de alimentare mini hidraulică relativ scăzute, dar lichidul în sine necesită încă o manipulare adecvată. Uleiul hidraulic uzat trebuie colectat și eliminat printr-un reciclator autorizat, mai degrabă decât aruncat împreună cu deșeurile generale. Pentru aplicațiile care operează în apropierea surselor de apă, a liniilor de procesare a alimentelor sau a zonelor sensibile din punct de vedere ecologic, fluidele hidraulice biodegradabile pe bază de esteri sunt frecvent specificate în locul uleiului mineral standard, schimbând o creștere modestă a costurilor pentru reducerea riscului de mediu în cazul unei scurgeri.

Trends Shaping Power Unit Design in 2026

Mai multe schimbări de design sunt vizibile în generația actuală de echipamente hidraulice compacte:

Amprente mai mici, densitate mai mare

Integrarea colectorului continuă să micșoreze dimensiunea fizică a unei mini unități hidraulice de putere, în timp ce debitul și presiunea se mențin constante, determinate în mare parte de cererea aplicațiilor mobile și robotice, unde fiecare centimetru de spațiu contează.

Monitorizarea stării ca standard

Senzorii de presiune și temperatură care odată erau suplimente opționale sunt din ce în ce încorporați ca caracteristici implicite, permițând programarea predictivă a întreținerii în loc de reparații reactive.

Împerecherea motoarelor eficiente din punct de vedere energetic

Unitățile cu viteză variabilă asociate cu motoare mai mici înlocuiesc setările cu viteză fixă în multe modele noi de mini-unități de alimentare, reducând consumul de energie în gol la unitățile care au nevoie doar de putere completă intermitent.

Design modular, util

Mini-unitățile mai noi preferă din ce în ce mai mult supapele cu cartuș modulare și carcasele de filtru interschimbabile care pot fi întreținute fără a goli întregul rezervor, reducând timpul de nefuncționare asociat cu întreținerea de rutină.

Alegerea mini-unității hidraulice potrivite pentru proiectul dvs

În loc să pornească de la dimensiunea motorului, cei mai mulți cumpărători experimentați lucrează înapoi de la cerințele actuatorului:

• Calculați forța necesară la servomotor, apoi convertiți-o la presiunea necesară în funcție de dimensiunea alezajului cilindrului
• Determinați viteza ciclului dorită pentru a seta debitul minim
• Adăugați o marjă de siguranță de aproximativ 15–20% atât pentru presiune, cât și pentru debit, pentru a lua în considerare pierderile în conductă și modificările viitoare ale sarcinii
• Confirmați spațiul de instalare disponibil și orientarea înainte de a finaliza forma rezervorului și amplasarea motorului
• Potriviți alimentarea electrică cu site-ul — multe aplicații mobile necesită mini unități alimentate cu curent continuu, mai degrabă decât AC
• Confirmați că producătorul poate furniza seturi de etanșare de rezervă și elemente de filtrare la nivel local pentru a evita termene lungi de întreținere în viitor

Parcurgerea acestor pași înainte de a contacta un furnizor scurtează de obicei ciclul de ofertă și evită redimensionarea costisitoare după instalare.

Întrebări frecvente

Care este diferența dintre un pachet de alimentare și o unitate de alimentare?

Cei doi termeni sunt, în general, folosiți interschimbabil în industria hidraulică. „Pachetul de alimentare” este mai comun în terminologia europeană, în timp ce „unitatea de putere” este folosită mai larg în America de Nord - ambele descriu același ansamblu integrat de pompă, motor, rezervor și supapă.

Poate o unitate de alimentare mini hidraulică să funcționeze pe baterie?

Da. Multe mini unități sunt proiectate în jurul motoarelor de 12V sau 24V DC, special pentru echipamentele mobile și alimentate cu baterii, cum ar fi porți de ridicare pentru vehicule și unelte portabile, în cazul în care alimentarea CA nu este disponibilă.

Cât durează o unitate de alimentare mini obișnuită?

Cu întreținerea și filtrarea corespunzătoare a fluidului, majoritatea unităților din aplicații cu sarcini ușoare până la moderate funcționează în mod fiabil pentru 5.000 până la 10.000 de ore înainte de revizia majoră a componentelor, deși durata de viață reală depinde în mare măsură de ciclul de funcționare și de curățarea fluidului.

Ce fluid hidraulic ar trebui folosit într-o unitate de putere mică?

Alegerea fluidului depinde de temperatura de funcționare și de aplicare. Uleiul hidraulic mineral de uz general (ISO VG 32 sau 46) acoperă majoritatea utilizărilor industriale în interior, în timp ce fluidele biodegradabile sau rezistente la foc sunt alese pentru setări sensibile la mediu sau la temperaturi ridicate.

Este o unitate mini suficient de puternică pentru a înlocui o unitate de alimentare standard?

Depinde în întregime de cerința de forță și de debit. O mini-unitate poate egala sau depăși presiunea nominală a unei unități standard, dar debitul său mai mic și rezervorul mai mic înseamnă că este mai potrivită pentru sarcini intermitente, mai degrabă decât pentru funcționarea grea continuă.

Cum dimensionez corect rezervorul?

O regulă generală obișnuită este dimensionarea rezervorului la aproximativ două până la trei ori debitul nominal al pompei pe minut, ceea ce oferă fluidului suficient timp de păstrare pentru a se răci și a elibera aerul antrenat înainte de recirculare.

Poate fi folosită o mini unitate de alimentare în aer liber?

Da, cu condiția ca unitatea să aibă un grad de protecție adecvat și fluidul selectat să se potrivească intervalului de temperatură ambientală așteptat. Unitățile destinate utilizării în aer liber sau pentru spălare adaugă de obicei conectori etanșați și carcase rezistente la coroziune.

Ce face ca o mini unitate de alimentare să se încingă?

Supraîncălzirea este cauzată cel mai adesea de un rezervor subdimensionat în raport cu ciclul de funcționare, de un filtru parțial înfundat care forțează lichidul prin supapa de siguranță în mod repetat sau de funcționarea într-un mediu ambiental mai cald decât pentru care a fost nominalizat unitatea.

Miniunitățile hidraulice necesită pregătire specială pentru a funcționa?

Operarea de bază este simplă, dar personalul trebuie instruit cu privire la procedurile sigure de depresurizare, manipularea fluidelor și pașii de blocare înainte de a efectua orice întreținere, în conformitate cu propriul manual de utilizare al echipamentului.

Cât de des trebuie înlocuit lichidul hidraulic?

Intervalele de înlocuire variază în funcție de tipul de fluid și de condițiile de funcționare, dar multe programe de întreținere programează o schimbare completă a fluidului la fiecare 1.000 până la 2.000 de ore de funcționare, completată de prelevarea periodică de probe pentru a detecta contaminarea timpurie.
