Ce este puterea hidraulică? Cum funcționează și aplicații cheie

Ce este puterea hidraulică - Răspunsul direct

Puterea hidraulică este utilizarea fluidului sub presiune - aproape întotdeauna pe bază de ulei - pentru a transmite forța și a efectua lucrări mecanice. Principiul fundamental este Legea lui Pascal: presiunea aplicată unui fluid închis este transmisă în mod egal în toate direcțiile. Aceasta înseamnă că o forță de intrare relativ mică, care acționează pe o zonă mică a pistonului, poate fi amplificată într-o forță de ieșire masivă pe o zonă mai mare a pistonului. În termeni practici, de aceea un cilindru hidraulic compact poate ridica o cupă de excavator de 30 de tone, poate prinde o presă cu mii de kilonewtoni sau poate conduce mecanismul de cârmă al unei nave cu precizie repetabilă.

Sursa de energie dintr-un sistem hidraulic este unitate hidraulică (HPU) — uneori numită un pachet de energie hidraulică sau o centrală electrică. Acesta transformă energia electrică (sau diesel) în energie hidraulică prin antrenarea unei pompe care presurizează fluidul, apoi distribuie acea presiune prin furtunuri, supape și cilindri oriunde trebuie să se lucreze. Fără un HPU dimensionat corespunzător, chiar și cele mai sofisticate componente din aval nu pot funcționa în mod fiabil.

Puterea hidraulică este măsurată în kilowați (kW) sau cai putere (CP), iar presiunea sistemului este evaluată în bar sau PSI. Sistemele hidraulice industriale funcționează în mod obișnuit între 150 bari (2.175 PSI) și 350 bari (5.076 PSI) , deși sistemele de ultra-înaltă presiune din aplicații aerospațiale sau submarine pot depăși 700 bar. Debitul - măsurat în litri pe minut (L/min) sau galoane pe minut (GPM) - determină viteza actuatorului, în timp ce presiunea determină puterea de ieșire.

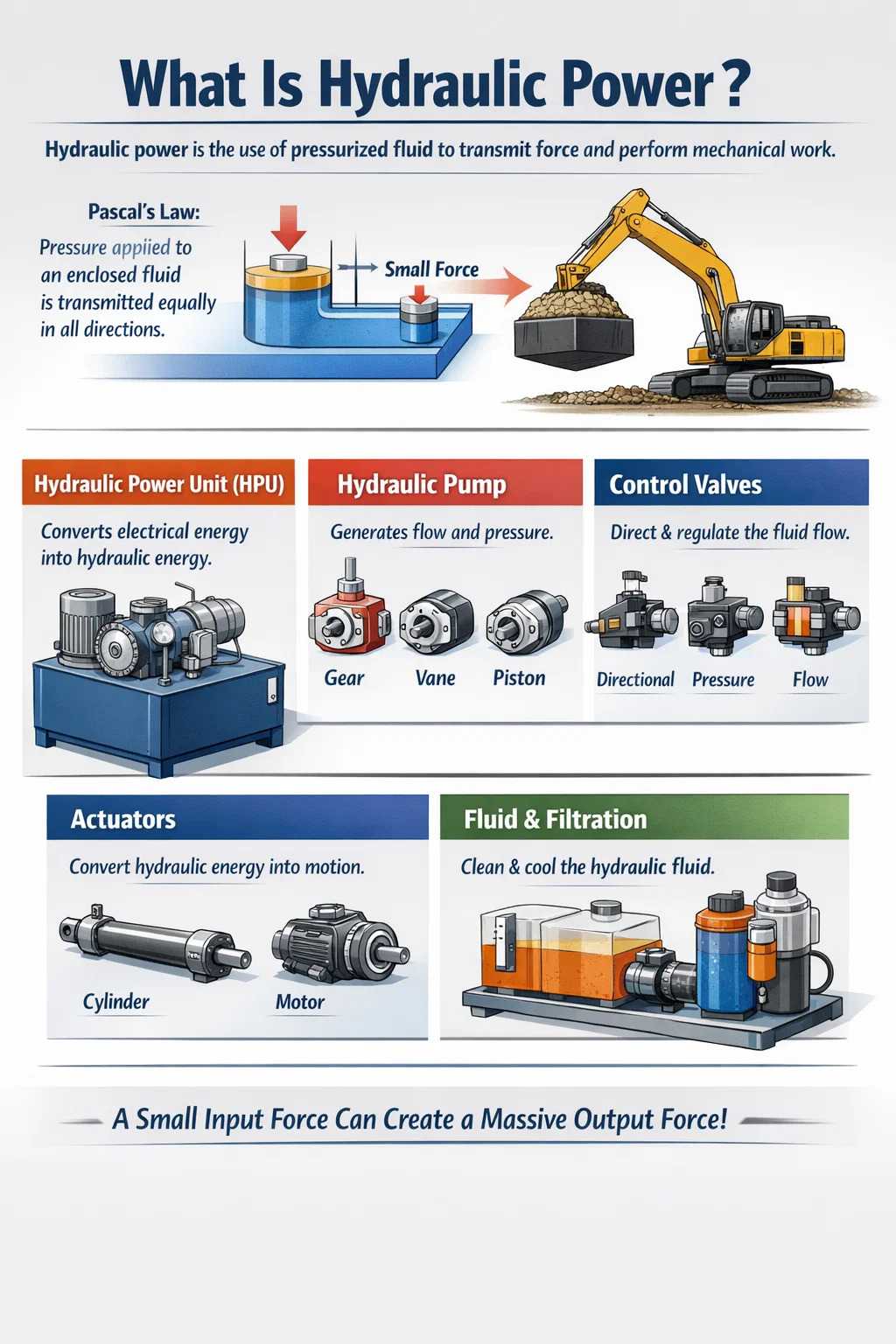

Componentele de bază ale unui sistem hidraulic

Un circuit hidraulic complet este compus din mai multe componente interdependente. Fiecare joacă un rol specific; o slăbiciune în orice parte degradează performanța generală a sistemului.

Unitate de putere hidraulică (HPU)

HPU este inima sistemului. De obicei, constă dintr-un motor electric sau motor cu ardere, o pompă hidraulică, un rezervor (rezervor) pentru stocarea fluidelor, un schimbător de căldură sau un circuit de răcire, ansambluri de filtrare, supape de reducere a presiunii și un acumulator în multe modele. Capacitatea rezervorului variază de la câțiva litri în pachetele compacte de energie până la câteva mii de litri în stațiile industriale mari. Evaluările motorului pentru HPU-urile industriale se întind de obicei de la 0,37 kW până la peste 500 kW , în funcție de cererea aplicației.

Pompa hidraulica

Pompa transformă energia mecanică în debit hidraulic. Cele trei tipuri de pompe dominante în uz industrial sunt pompele cu angrenaje (rentate din punct de vedere al costurilor, presiune de până la ~250 bar), pompele cu palete (debit fluid, 70–175 bar) și pompele cu piston (presiune și eficiență cea mai mare, până la 420 bar sau mai mult). Pompele cu piston cu cilindree variabilă sunt deosebit de apreciate deoarece ajustează debitul pentru a se potrivi cu cererea de sarcină, reducând consumul de energie cu 20–40% comparativ cu alternativele cu deplasare fixă.

Supape de control

Supapele de control direcțional direcționează fluidul către actuatorul corect. Supapele de reglare a presiunii (de reducere, de reducere, de secvență) protejează circuitul și gestionează ieșirea forței. Supapele de control al debitului reglează viteza actuatorului. Sistemele moderne folosesc din ce în ce mai mult supape proporționale sau servo, care răspund la semnalele electronice pentru a permite controlul în buclă închisă - esențial pentru mașinile CNC, turnarea prin injecție și robotică.

Actuatoare

Actuatoarele transformă energia hidraulică înapoi în lucru mecanic. Actuatoarele liniare (cilindri) produc forță de împingere/tragere, în timp ce motoarele hidraulice produc cuplu rotativ. Diametrele alezajului cilindrului variază de la 20 mm la mașinile compacte la peste 1.000 mm la echipamentele de presare mari. Un cilindru cu alezajul de 200 mm care funcționează la 300 bar generează aproximativ 942 kN (aproximativ 96 de tone metrice) a forței de prindere sau de ridicare.

Fluid și filtrare

Lichidul hidraulic îndeplinește simultan patru funcții: transmiterea puterii, lubrifierea componentelor interne, disiparea căldurii și spațiile de etanșare. Uleiul mineral ISO VG 46 este cel mai utilizat grad pentru mașinile industriale. Contaminarea este cauza principală a defecțiunilor hidraulice - studiile din industria energiei fluide arată în mod constant acest lucru peste 70% din defecțiunile sistemului hidraulic sunt legate de contaminare. Curățenia țintă este de obicei ISO 4406 clasa 16/14/11 pentru sistemele servo și 18/16/13 pentru circuitele standard.

Cum funcționează o unitate hidraulică - pas cu pas

Înțelegerea secvenței interne a unui HPU ajută atât la depanare, cât și la proiectarea sistemului.

1. Motorul electric pornește și antrenează pompa hidraulică la o viteză fixă ​​sau variabilă.
2. Pompa atrage fluidul din rezervor printr-o sită de aspirație, îl presurizează și îl livrează la conducta de presiune.
3. O supapă de limitare a presiunii stabilește presiunea maximă a sistemului. Dacă cererea din aval este scăzută, debitul în exces revine în rezervor prin supapa de siguranță, transformându-se în căldură - de aceea contează eficiența energetică.
4. Fluidul sub presiune se deplasează prin furtunuri sau țevi de oțel către distribuitorul supapei de control direcțional.
5. Când un operator sau un PLC semnalează unei supape să se schimbe, fluidul se îndreaptă către actuatorul relevant. Dispozitivul de acţionare se extinde, se retrage sau se roteşte conform comenzilor.
6. Fluidul de retur de la actuator curge înapoi în rezervor printr-un filtru de retur, care elimină particulele generate de uzura componentelor.
7. Un schimbător de căldură sau un răcitor cu suflare de aer menține temperatura uleiului în intervalul recomandat - de obicei 35°C până la 60°C — pentru a proteja etanșările și menținerea vâscozității.
8. Senzorii monitorizează presiunea, temperatura și nivelul fluidului, furnizând date către panoul de control sau sistemul SCADA pentru supraveghere în timp real.

Un acumulator - un vas sub presiune cu o vezică încărcată cu gaz - poate fi adăugat pentru a stoca energia hidraulică și a o elibera în scenarii de cerere de explozie, permițând HPU să utilizeze un motor mai mic, în același timp îndeplinind cerințele de sarcină de vârf. Această tehnică este comună la mașinile de frână și la echipamentele de turnare sub presiune.

Puterea hidraulică vs. puterea electrică și pneumatică

Inginerii compară frecvent sistemele hidraulice, electrice și pneumatice înainte de a se angaja la un proiect. Fiecare abordare are puncte forte reale și limitări concrete.

Puterea hidraulică deține un avantaj clar în aplicațiile care necesită o forță foarte mare într-o formă compactă. Un cilindru hidraulic care produce 500 kN poate cântări 30 kg; atingerea aceleiași forțe cu un actuator electric cu șurub cu bile ar putea necesita un sistem care cântărește de cinci ori mai mult. În schimb, acolo unde domină precizia de poziționare submilimetrică și cerințele de zero scurgeri, servomotorizările electrice au înlocuit în mare măsură modelele hidraulice mai vechi în mașinile-unelte și echipamentele semiconductoare.

Sistemele electro-hidraulice moderne combină ambele lumi: un servomotor cu turație variabilă antrenează pompa hidraulică, furnizând presiune și debit la cerere, cu eficiențe care se apropie de acționarea electrică, păstrând în același timp densitatea forței hidraulice. Aceste unități de putere servo-hidraulice câștigă rapid adoptarea în turnarea prin injecție și formarea metalelor.

Industrii cheie și aplicații ale energiei hidraulice

Puterea hidraulică este încorporată în aproape fiecare sector care implică mișcarea sarcinii grele, formarea sau controlul forței. Piața globală de echipamente hidraulice a fost evaluată la aproximativ 40 de miliarde USD în 2023 și se estimează că va crește la un CAGR de aproximativ 4,5% până în 2030, determinat de activitatea de construcții și cererea de automatizare industrială.

Constructii si echipamente mobile

Excavatoarele, buldozerele, macaralele și încărcătoarele depind în întregime de puterea hidraulică pentru mișcarea brațului, brațului și cupei. Un excavator standard de 20 de tone poartă o unitate de putere hidraulică care oferă aproximativ 130–180 kW la presiuni ale sistemului de aproximativ 350 bar. Sistemele hidraulice cu senzor de sarcină de pe excavatoarele moderne ajustează automat deplasarea pompei pentru a se potrivi cu forța de săpare instantanee necesară, reducând consumul de combustibil cu până la 25% față de sistemele mai vechi cu presiune constantă.

Tehnologia de formare și presare a metalelor

Presele hidraulice pentru ștanțare, forjare, ambutisare adâncă și turnare sub presiune necesită forțe de strângere controlate, foarte mari, care sunt dificil de realizat cu acționări mecanice. Presele mari de forjare funcționează la 50 MN până la 750 MN (meganewtoni), alimentat de mai multe HPU care lucrează în paralel. Mașinile de presă frână pentru îndoirea tablei folosesc unități servo-hidraulice pentru a obține o repetabilitate a poziției pistonului de ±0,01 mm - o specificație care ar fi imposibilă cu circuitele hidraulice cu debit fix.

Hidraulica maritimă și offshore

Sistemele hidraulice submarine controlează dispozitivele de prevenire a exploziilor (BOP), vehiculele operate de la distanță (ROV) și șantinele de ancorare pe platformele offshore. Unitățile hidraulice de înaltă presiune, evaluate la până la 690 bari, sunt utilizate în sistemele de control BOP pentru apă adâncă. Echipamentul de punte a navei - macarale, capace de trape, rampe de pupa - se bazează pe centrale hidraulice centralizate care distribuie presiunea în întreaga navă.

Fabricație industrială

Mașinile de turnat prin injecție, mașinile de turnare sub presiune, presele de vulcanizare a cauciucului și echipamentele fabricii de hârtie folosesc toate HPU-uri dedicate. O mașină obișnuită de turnat prin injecție de 1.000 de tone necesită o unitate de putere hidraulică evaluată la 55–75 kW cu un debit de 100–200 L/min. Trecerea acestor mașini la HPU servo-hidraulice reduce de obicei consumul de energie electrică cu 30-60% pe ciclu de producție.

Aerospațial și Apărare

Suprafețele de control al zborului aeronavei, trenul de aterizare și inversoarele de tracțiune depind de sistemele hidraulice care funcționează la 207 bar (3.000 PSI) pe aeronave comerciale mai vechi și 345 bar (5.000 PSI) pe modele mai noi, cum ar fi Boeing 787 și Airbus A380. Reducerea greutății din funcționarea la presiune mai mare permite componente mai mici și mai ușoare. Vehiculele militare - tancuri, obuziere, periscoape submarine - se bazează în mod similar pe sisteme de putere hidraulice compacte.

Energie regenerabilă

Sistemele de control al pasului turbinei eoliene – care înclină fiecare lamă pentru a optimiza captarea puterii și a preveni supraviteza – utilizează acumulatori și cilindri hidraulici. Sistemele hidraulice de pas furnizează în mod obișnuit stocarea energiei de rezervă (în acumulator) pentru lamele de pene în siguranță în timpul unei defecțiuni a rețelei, o funcție de siguranță pe care sistemele electrohidraulice o gestionează în mod fiabil chiar și în condiții de frig sau căldură extremă.

Selectarea unității hidraulice potrivite

Alegerea unei unități de putere hidraulică implică echilibrarea mai multor parametri de inginerie și operaționali. Subdimensionarea HPU duce la cicluri lenți, supraîncălzire și uzură prematură. Supradimensionarea risipește capital și energie.

Cerințe de presiune și debit

Începeți cu calculul sarcinii actuatorului. Pentru un cilindru: Forța (N) = Presiune (Pa) × Aria (m²). Dacă aveți nevoie de 200 kN de la un cilindru de 100 mm, aveți nevoie de cel puțin 255 bari de presiune de lucru (cu o marjă de siguranță). Debitul determină viteza: un cilindru cu alezajul de 100 mm care se extinde la 50 mm/s necesită aproximativ 24 l/min . Puterea motorului necesară este P (kW) = [Presiune (bar) × Debit (L/min)] ÷ 600, ajustată pentru eficiența pompei (de obicei 85–90%).

Dimensiunea rezervorului

O regulă generală comună este să dimensionezi rezervorul la de 3-5 ori debitul pompei pe minut . Prin urmare, o pompă care furnizează 40 L/min are nevoie de un rezervor de 120-200 de litri. Acest volum oferă suficient timp de păstrare pentru ca aerul antrenat să iasă, căldura să se disipeze și particulele să se depună înainte ca fluidul să recirculeze la admisia pompei.

Deplasare fixă vs. variabilă

HPU-urile pompelor cu angrenaje cu deplasare fixă sunt cele mai economice în avans, dar oferă continuu debit complet, indiferent de cerere, transformând excesul de energie în căldură. HPU-urile pompelor cu piston cu deplasare variabilă costă aproximativ de 2-3 ori mai mult inițial, dar poate reduce costurile cu energie suficient pentru a obține o perioadă de amortizare de 18-36 de luni în medii de producție continuă. Pentru ciclurile de funcționare intermitentă - în care mașina este inactivă mai mult de 50% din timp - un HPU cu pompă fixă ​​cu supapă de descărcare este adesea cea mai bună alegere economică.

Unități de putere servo-hidraulice

Unitățile de putere servo-hidraulice (sau electro-hidraulice) împerechează un servomotor AC cu viteză variabilă cu o pompă cu cilindree fixă. Sistemul de acţionare ajustează turaţia motorului pentru a se potrivi exact cu debitul şi presiunea necesare în fiecare moment al ciclului. Această arhitectură oferă economii de energie de 40-70% comparativ cu HPU-urile convenționale cu viteză constantă în aplicații precum turnarea prin injecție și reduce nivelul de zgomot cu 10-15 dB(A), deoarece motorul încetinește dramatic în timpul fazelor de menținere.

Design sistem de răcire

Fiecare watt de energie pierdut într-un sistem hidraulic devine căldură în ulei. Un sistem cu un motor de 37 kW care funcționează cu o eficiență de 75% generează aproximativ 9 kW de căldură reziduală care trebuie îndepărtată continuu. Răcitoarele cu aer sunt standard pentru echipamentele mobile; schimbătoarele de căldură răcite cu apă sunt preferate pentru instalațiile industriale interioare unde temperatura mediului ambiant este controlată. Nedimensionarea corectă a răcirii scurtează semnificativ durata de viață a etanșării și a pompei - temperatura uleiului care depășește 80°C accelerează oxidarea, dublând rata de degradare a fluidului pentru fiecare creștere de 10°C.

Tipuri de fluide hidraulice și impactul lor asupra performanței

Lichidul hidraulic este la fel de important ca orice componentă mecanică - este în același timp purtător de energie, lubrifiant, mediu de transfer de căldură și etanșant.

• Ulei mineral (ISO VG 32–68): Cea mai comună alegere. Ungere excelentă, disponibilitate largă, cost moderat. ISO VG 46 este implicit pentru majoritatea HPU-urilor industriale care funcționează la o temperatură ambiantă de 20–50°C.
• Fluide apă-glicol: Rezistent la foc, utilizat în fabricile de oțel și instalațiile de turnare sub presiune. Necesită viteze mai mari ale pompei pentru a compensa lubrifierea mai scăzută și pentru a avea un efect coroziv asupra componentelor de zinc, cadmiu și magneziu.
• Fluide de esteri fosfatici: Cea mai mare rezistență la foc, utilizată în aviație și generarea de energie. Incompatibile cu etanșările standard din nitril – etanșările cu fluorocarbon (Viton) sunt obligatorii.
• Ulei vegetal biodegradabil sau fluide esterice sintetice: Necesar în aplicații sensibile pentru mediu, cum ar fi echipamentele forestiere sau în apropierea căilor navigabile. Lubrifiere comparabilă cu uleiul mineral, dar cu biodegradabilitate mai mare (>90% în 28 de zile conform OECD 301B).
• Fluide PAO sintetice: Performanță superioară la temperaturi extreme (-54 °C până la 135 °C), viteză scăzută de oxidare și durată de viață foarte lungă. Folosit în hidraulica aeronavei și echipamentele de construcții arctice.

Monitorizarea stării fluidului - urmărirea vâscozității, a numărului de acid, a numărului de particule și a conținutului de apă - prelungește durata de viață a sistemului și previne opririle neplanificate. Programele de analiză a uleiului la principalele fabrici industriale realizează în mod obișnuit durată de viață a fluidelor de 5.000–10.000 de ore , față de intervalul implicit de schimbare de 2.000 de ore recomandat atunci când nu există niciun program de monitorizare.

Probleme comune ale sistemului hidraulic și cum să le diagnosticăm

Chiar și sistemele hidraulice bine proiectate dezvoltă probleme în timp. Cunoașterea simptomelor și a cauzelor lor fundamentale scurtează timpul de depanare de la ore la minute.

Programele de întreținere bazate pe condiție care combină analiza uleiului, monitorizarea vibrațiilor la pompă și motor și imagistica termică în infraroșu a fitingurilor furtunurilor și a corpului supapelor pot prelungi timpul mediu dintre defecțiuni (MTBF) prin 50–80% în comparație doar cu întreținerea programată bazată pe timp. Multe unități de alimentare hidraulice moderne includ acum senzori IoT integrati și conectivitate la cloud, furnizând date continue de sănătate echipelor de întreținere fără inspecție manuală.

Îmbunătățiri ale eficienței energetice în sistemele moderne de energie hidraulică

Hidraulica a fost criticată istoric pentru eficiența energetică slabă în comparație cu acționările electrice directe. Acest decalaj s-a redus semnificativ în ultimul deceniu prin mai multe dezvoltări tehnologice.

• Unități HPU cu viteză variabilă: Potrivirea vitezei motorului la cerere elimină pierderile de accelerare. Datele de teren de la fabricile de turnare prin injecție arată economii de energie de 45–65% față de HPU-uri cu viteză constantă de bază, cu perioade de rambursare mai mici de doi ani la tarifele tipice ale energiei electrice industriale.
• Circuite de detectare a sarcinii: Pompa ridică presiunea doar cu puțin peste cerințele curente de sarcină (de obicei, marjă de 20-30 bar), în loc să mențină presiunea maximă a sistemului în orice moment. Numai acest lucru reduce energia de antrenare a pompei cu 15–30% în circuitele cu profile variabile de sarcină.
• Recuperarea energiei: La presele mari și la echipamentele de ridicare, circuitele hidraulice regenerative recaptează energia în timpul cursei de retur prin direcționarea fluidului direct de la capătul tijei la capătul capacului, reducând cerințele de debit al pompei cu până la 40% la mișcările rapide.
• Etanșări și degajări interne îmbunătățite: Compușii moderni de etanșare cu frecare scăzută și toleranțe mai stricte de fabricație reduc pierderile interne de scurgere în pompe și motoare, împingând eficiența volumetrică peste 97% la pompele cu piston de înaltă calitate, față de 90–93% la modelele mai vechi.
• Hidraulica digitala: Supapele de pornire/oprire rapidă înlocuiesc supapele proporționale cu reglare continuă în unele aplicații, oferind pierderi de deplasare aproape de zero, menținând în același timp un control precis.

Standardul ISO 4413 și mai nou ISO 16431 (benchmark de eficiență a sistemului hidraulic) ghidează acum noi specificații HPU în Europa și tot mai mult în America de Nord, împingând producătorii să publice cifre de eficiență verificate ca parte a documentației de achiziții.

Standarde de siguranță și bune practici pentru unitățile hidraulice de putere

Sistemele hidraulice stochează energie semnificativă - un rezervor de 200 de litri la 300 bar conține aproximativ 3.000 kJ de energie stocată , comparabilă cu energia cinetică a unei mașini mici care se deplasează cu 180 km/h. Nerespectarea procedurilor de siguranță provoacă leziuni grave din cauza injecției de fluid de înaltă presiune și a eliberărilor de energie stocată.

• Izolarea presiunii înainte de întreținere: Depresurizați întotdeauna sistemul și blocați/etichetați (LOTO) sursa de alimentare înainte de a deschide orice conexiune. Nu presupuneți niciodată că un motor oprit înseamnă presiune zero în sistem - acumulatorii și presiunea indusă de sarcină în cilindri pot rămâne la presiunea maximă de lucru pe termen nelimitat.
• Leziuni prin injecție hidraulică: O scurgere de orificiu într-un furtun la 200 de bari poate injecta lichid prin piele fără rană vizibilă. Orice leziune suspectată prin injecție necesită o intervenție chirurgicală imediată - este o urgență medicală, nu o tăietură minoră.
• Intervalele de verificare a furtunului: ISO 4413 recomandă inspecția vizuală a furtunului la fiecare 3–6 luni și înlocuirea, indiferent de starea la durata de viață specificată de producător (de obicei, 6 ani de la data fabricației sau 4 ani de la data instalării).
• Managementul riscului de incendiu: Ceața de ulei mineral de înaltă presiune aprinsă de o sursă de căldură din apropiere reprezintă un pericol de incendiu. Dirijarea furtunurilor departe de suprafețele fierbinți, utilizarea fluidului rezistent la foc în medii cu risc ridicat și instalarea de sisteme automate de suprimare în apropierea HPU-urilor mari sunt măsuri recunoscute de reducere a riscurilor.
• Standarde relevante: ISO 4413 (cerințe generale de siguranță pentru puterea fluidului hidraulic), EN 13135 (macarale — echipamente hidraulice), NFPA T2.24.1 (cerințe de siguranță pentru puterea fluidului hidraulic din SUA) și Directiva CE privind mașinile 2006/42/EC pentru HPU de pe piața europeană.

Întrebări frecvente despre puterea hidraulică

Care este diferența dintre puterea hidraulică și presiunea hidraulică?

Presiunea hidraulică este o componentă a puterii hidraulice. Puterea este egală cu presiunea înmulțită cu debitul: P (kW) = [bar × L/min] ÷ 600. Un sistem la 300 bar cu debit de 5 L/min furnizează 2,5 kW. Un altul la 100 bar cu 50 L/min livrează și 8,3 kW. Presiunea înaltă în sine nu înseamnă putere mare - debitul contează la fel.

Cât durează de obicei o unitate hidraulică?

Cu întreținerea adecvată a fluidului și înlocuirea filtrului, un HPU industrial bine construit durează de obicei 15–25 de ani . Pompa este de obicei prima componentă care se uzează, cu o durată de viață nominală de 8.000–20.000 de ore, în funcție de tip, presiunea de funcționare și curățarea fluidului. Pompele cu angrenaje sunt cele mai durabile în medii contaminate; pompele cu piston oferă cea mai lungă durată de viață atunci când curățarea fluidului este menținută la ISO 4406 clasa 16/14/11 sau mai bună.

Poate fi folosită o unitate hidraulică în aer liber?

Da, cu condiția să fie conceput pentru utilizare în aer liber. Aceasta înseamnă IP65 sau un grad mai mare de carcasă electrică pentru motor și panoul de control, rezervor și cadru din oțel inoxidabil sau acoperit, fluid la temperatură joasă (ISO VG 32 sau fluide sintetice evaluate la -40°C pentru condiții arctice) și capace de furtun rezistente la UV. HPU-urile mobile de pe echipamentele de construcții sunt concepute în mod inerent pentru funcționarea în aer liber, în orice vreme.

Ce cauzează supraîncălzirea unei unități hidraulice?

Cele mai frecvente cauze sunt un schimbător de căldură subdimensionat sau murdar, scurgerile interne excesive (care recirculează energia sub formă de căldură fără a face o lucrare utilă), o supapă de siguranță reglată prea aproape de presiunea de lucru necesară (determinând-o să se deschidă frecvent) și un rezervor prea mic pentru a asigura o masă termică adecvată. Funcționarea la temperaturi peste 80°C a uleiului în mod continuu va scurta în mod semnificativ durata de viață a componentei și ar trebui să declanșeze investigații.

Care este diferența dintre un circuit hidraulic cu buclă deschisă și un circuit hidraulic cu buclă închisă?

Într-un circuit în buclă deschisă, fluidul de retur de la actuator se întoarce în rezervor înainte de a fi atras din nou în pompă. Acesta este cel mai comun aranjament și simplifică răcirea și filtrarea. Într-un circuit cu buclă închisă (sau centru închis), fluidul de retur merge direct înapoi la admisia pompei, doar o mică pompă de încărcare completează pierderile de scurgere. Circuitele în buclă închisă sunt utilizate în principal cu motoarele hidraulice cu deplasare variabilă pentru transmisia hidrostatică în vehicule precum combine, încărcătoare compacte pe șenile și stivuitoare industriale. Ele oferă un control fluid și continuu al vitezei în ambele direcții, fără cutie de viteze mecanică.

Cum este dimensionată o unitate hidraulică pentru o nouă aplicație?

Dimensionarea începe cu cerințele actuatorului: forța maximă (din analiza sarcinii), viteza necesară (din cerințele privind timpul de ciclu) și ciclul de funcționare (procentul de timp sub sarcină completă). Din forță și alezajul cilindrului, calculați presiunea de lucru. Din viteză și alezaj, calculați debitul necesar. Aplicați un factor de serviciu de 1,2–1,3 pentru a ține seama de ineficiențe. Selectați o pompă și un motor nominal pentru acele ieșiri, apoi dimensionați rezervorul și răcitorul pentru sarcina termică rezultată. Mulți producători de HPU oferă software gratuit de dimensionare — introducerea acestor parametri generează automat o configurație recomandată.
