Ce este o unitate CDU? Tipuri, utilizări și ghid hidraulic DC

Ce este o unitate CDU?

A Unitate CDU (Unitate Compact Drive) este un pachet de putere hidraulic autonom care integrează o pompă, un motor, un rezervor, supape și elemente de control într-o singură carcasă. Furnizează fluid hidraulic presurizat la cerere către actuatoare, cilindri sau motoare din echipamente industriale, mobile și marine. Caracteristica definitorie este compactitatea: toate componentele hidraulice sunt pre-asamblate, pre-conducte și gata de instalat fără lucrări de instalații sanitare la fața locului dincolo de porturile de conectare.

Unitățile CDU sunt strâns legate de termenul și sunt adesea folosite interschimbabil cu acest termen Unitate de putere hidraulică DC , în special atunci când motorul de antrenare funcționează cu curent continuu (12 V, 24 V sau 48 V DC). Acest lucru le face alegerea implicită pentru platformele alimentate cu baterii: vehicule utilitare, platforme aeriene de lucru, stivuitoare, camioane basculante, mașini agricole și stații industriale în afara rețelei în care energia de rețea AC nu este disponibilă.

În termeni simpli: dacă aveți nevoie de forță hidraulică fără a rula o combinație separată motor-pompă și fără a dirija liniile hidraulice externe pe cadrul unei mașini, o unitate CDU este soluția. O unitate tipică livrează între 0,5 L/min și 20 L/min la presiuni variind de la 100 bar până la 350 bar , în funcție de clasa aplicației.

Componentele de bază în interiorul unei unități CDU

Înțelegerea a ceea ce conține o unitate CDU ajută la explicarea de ce funcționează atât de fiabil în medii atât de variate. Fiecare unitate – indiferent dacă este comercializată ca unitate de antrenare compactă sau ca unitate de alimentare hidraulică DC – împărtășește aceeași arhitectură fundamentală.

Motor electric

Versiunile de curent continuu folosesc motoare cu magnet permanent sau fără perii, evaluate la 12 V, 24 V sau 48 V. Versiunile de curent alternativ folosesc motoare cu inducție monofazate sau trifazate. Puterea motorului variază de la 0,3 kW (lift lift mic) la 7,5 kW (cilindru industrial greu). Eficiența motorului determină în mod direct consumul bateriei în aplicațiile mobile — designurile fără perii ating până la Eficiență de 92%. față de 78–82% pentru motoarele de tip perie.

Pompa hidraulica

Pompele cu angrenaje domină configurațiile CDU datorită eficienței costurilor și toleranței pentru uleiul cu vâscozitate variabilă. Pompele cu piston apar în unități de înaltă presiune care depășesc 250 bar. Deplasarea variază în mod obișnuit de la 0,4 cc/toară la 4,5 cc/toartă. Unele modele de unități hidraulice de curent continuu folosesc pompe cu angrenaje bi-rotaționale, astfel încât o singură inversare a motorului extinde și retrage un cilindru fără a comuta supapele.

Rezervor

Rezervoarele din oțel sau aluminiu cu dimensiuni de la 0,5 litri la 20 de litri rețin fluidul de lucru. Deflectoarele împiedică aerarea; capacele de aerisire cu filtre desicant țin umiditatea în afara. Rezervoarele mai mici funcționează deoarece unitățile CDU circulă intermitent - nu funcționează continuu ca stațiile hidraulice centrale.

Bloc colector și supape

Supapele de control direcțional, supapele de reducere a presiunii, supapele de reținere și cartușele acționate cu solenoid sunt toate introduse într-un colector prelucrat din aluminiu sau fontă ductilă. Acest lucru elimină conexiunile furtunurilor dintre componente, reducând punctele de scurgere aproape de zero în interiorul unității.

Electronica de control

Unitățile CDU avansate încorporează interfețe CAN-bus, drivere de supapă proporțională, protecție la supracurent cu senzor de curent și opriri termice. Modelele de unități de alimentare hidraulice DC de nivel de intrare folosesc comenzi simple bazate pe relee. Ambele abordări pot fi conectate la sistemul electric existent al unui vehicul în câteva ore.

Filtrare

Filtrele pe linia de retur evaluate la 10 microni (absolut) păstrează lichidul suficient de curat pentru supapele cu cartuş solenoid. Filtrele de aspirație adaugă o primă etapă grosieră. În aplicațiile mobile în care vibrațiile dizolvă particulele din furtunuri și fitinguri, o filtrare bună prelungește durata de viață a pompei de la sub 2.000 de ore la peste 8.000 de ore de funcționare .

Tipuri de unități CDU: cum sunt clasificate

Unitățile CDU nu sunt un singur produs - ele acoperă o matrice largă de clasificare bazată pe tensiunea de alimentare, tipul pompei, orientarea de montare și configurația supapei. Tabelul de mai jos rezumă principalele categorii pe care le întâlnesc cumpărătorii.

Clasificarea unităților CDU după parametrii tehnici cheie
Axa de clasificare	Variante comune	Interval tipic de presiune	Aplicație primară
Tensiune de alimentare	12 V DC / 24 V DC / 48 V DC / 110–240 V AC	Până la 250 bar	Vehicule mobile, stații în afara rețelei
Tip pompa	Angrenaj / Piston / Palete	50-350 bar	General / Înaltă presiune / Medie presiune
Configurația supapei	Simplă acțiune / Dublă acțiune / Proporțional	Variază	Basculatoare / Cleme / Control servo
Tip motor	Perie DC / Brushless DC / AC Inducție	N/A (clasificare motor)	Sisteme alimentate cu baterie/rețea
Orientarea montajului	Verticală / Orizontală / Scufundată	La fel ca mai sus	Instalații cu spațiu limitat

The Unitate de putere hidraulică DC segmentul din această matrice este categoria cu cea mai rapidă creștere, determinată de electrificarea vehiculelor comerciale. Datele de piață indică faptul că cererea pentru unități hidraulice de 24 V și 48 V DC a crescut cu aproximativ 9,4% CAGR între 2018 și 2024 , cu sectoarele de spoane și platforme de lucru aeriene reprezentând peste 40% din volumul unității.

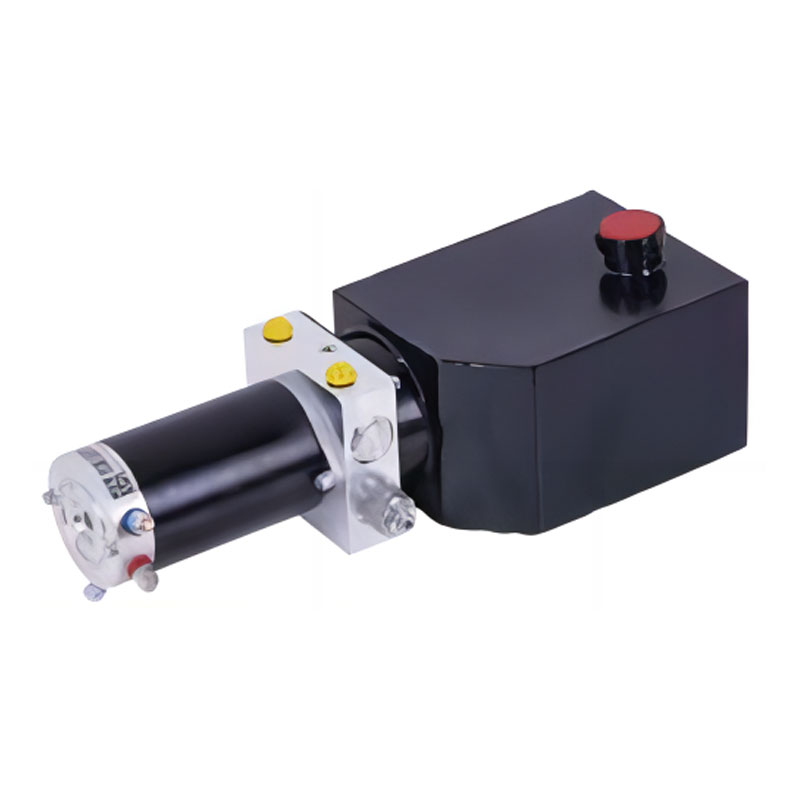

Unitate de alimentare hidraulică DC: CDU gata pentru mobil

Când inginerii specifică a Unitate de putere hidraulică DC , ei selectează o unitate CDU optimizată pentru alimentarea cu curent continuu a bateriei. Mai multe diferențe de proiectare disting unitățile DC de omologii lor AC:

Unitate de putere hidraulică DC

Atrage curent din bateriile de 12 V / 24 V / 48 V
Motor evaluat pentru funcționare intermitentă (ciclu S2/S3) mai degrabă decât pentru funcționare continuă
Protecție termică critică — temperatura înfășurării motorului monitorizată prin senzorul NTC
Supape electromagnetice conectate direct la panoul de relee al vehiculului sau la ECU
Nu este necesar convertizor de frecvență
Performanță de pornire la rece până la -30°C cu ulei cu vâscozitate scăzută
Compact: unitatea tipică de 24 V / 2,2 kW cântărește 12–18 kg

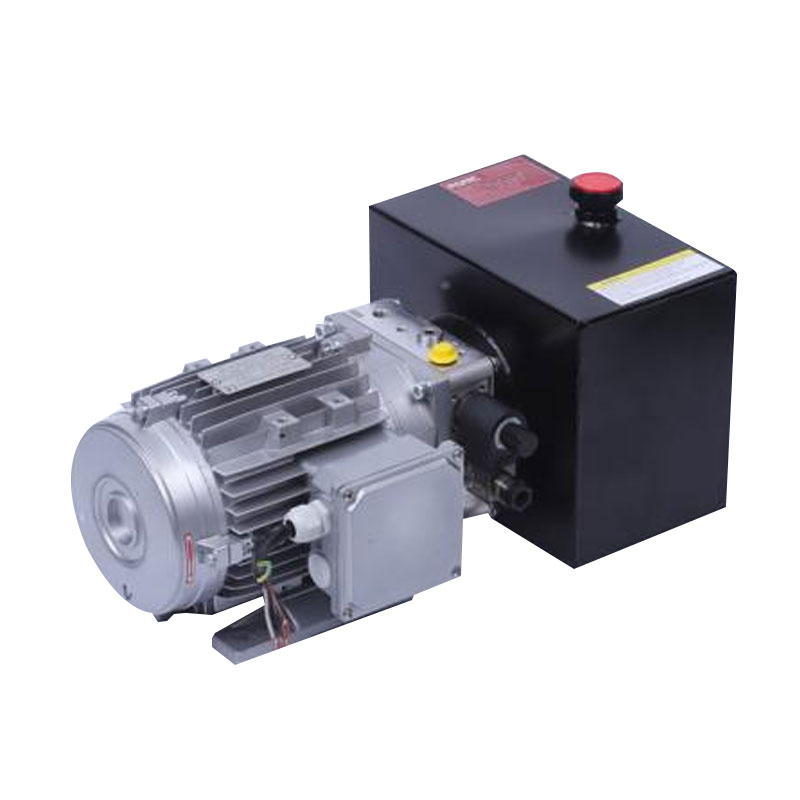

Unitate de alimentare hidraulică AC

Necesită alimentare la rețea monofazată sau trifazată de 110–480 V
Standard de utilizare continuă (S1) pentru instalațiile din fabrică
Gestionarea termică prin aripioare de răcire a cadrului motorului și ventilator
Variator de frecvență (VFD) opțional pentru economisirea energiei
Debit continuu mai mare: până la 60 L/min comun
Mai greu: unitatea de putere comparabilă cântărește 35-80 kg
Mai bine pentru prese industriale staționare și sisteme de prindere

Implicația practică: a Unitate hidraulică de 24 V DC pe un camion de colectare a gunoiului ridică un coș în aproximativ 4 secunde, trage aproximativ 180-220 A de vârf și apoi sta inactiv timp de 30-45 de secunde în timp ce camionul se deplasează la următoarea oprire. Acest ciclu de funcționare este exact pentru care sunt proiectate înfășurările motorului de curent continuu. Funcționarea continuă a unei astfel de unități ar cauza defecțiuni termice în câteva minute - dimensionarea motorului pentru ciclul de funcționare real este pasul ingineresc critic pe care majoritatea cumpărătorilor îl ignoră.

Unde sunt folosite unitățile CDU: aplicații din lumea reală

Unitățile CDU apar într-o gamă surprinzător de largă de industrii. Combinația dintre designul autonom, amprenta compactă și - pentru variantele DC - compatibilitatea bateriei le face adaptabile la aproape orice aplicație hidraulică mobilă sau cu spațiu limitat.

Lifoane spate și platforme pentru camioane

Aceasta este cea mai mare piață unică pentru unități hidraulice de curent continuu la nivel global. Vehiculele de livrare echipate cu stivuitoare folosesc unități CDU de 12 V sau 24 V pentru a ridica și a coborî sarcini de până la 2.500 kg. Unitățile de aici sunt de obicei evaluate pentru presiune de lucru 100 bar cu un ciclu de lucru de 60 de secunde și un interval de odihnă de 15 minute. Principalii operatori europeni de flote raportează depășirea timpului mediu între defecțiuni (MTBF). 15.000 de cicluri pe unități de calitate.

Platforme de lucru aeriene (AWP) și ascensoare foarfece

Ascensoarele foarfece și lifturile cu braț alimentate de baterii se bazează aproape exclusiv pe unități de alimentare hidraulice DC pentru funcțiile de ridicare/coborâre și de antrenare. Un elevator electric tip foarfecă utilizează a Unitate hidraulică 24 V / 3 kW DC cu un colector cu secțiune dublă: un circuit pentru ridicarea platformei (până la 200 bar), altul pentru stabilizarea stabilizatorului. Înălțimea platformei poate ajunge la 12 m cu o singură încărcare a bateriei folosind coborârea regenerativă optimizată.

Utilaje agricole si forestiere

Atașamentele pentru tractoare — despicatoare de bușteni, forajere, dispozitive de manipulare baloți — folosesc din ce în ce mai mult unități CDU autonome, în loc să atingă sistemul hidraulic acționat de priza de putere a tractorului. Acest lucru simplifică cuplarea atașamentului și permite echipamentului să funcționeze independent. Debitele de 5–12 L/min la 200 bari sunt standard în acest segment.

Echipamente maritime și offshore

Capacele trapei, mecanismul de cârmă, aripioarele stabilizatoare și sistemele de șantin de ancora pe navele mai mici folosesc unități CDU cu corp inoxidabil sau acoperite cu epoxi, clasificate pentru medii marine. Rezistența la pulverizarea salină, anodizarea aluminiului și etanșarea conectorului IP67 sunt cerințe standard. O unitate CDU marine tipică care funcționează la 24 V DC oferă 8–10 L/min la 140 bar pentru acţionarea trapei de punte.

Scule industriale de prindere și presare

Fixarea dispozitivelor de prindere pe centrele de prelucrare CNC utilizează unități CDU cu debit scăzut și de înaltă presiune — adesea 1–3 L/min la 300–350 bar — pentru a ține piesele de prelucrat în timpul tăierii. Designul autonom menține uleiul hidraulic departe de electronicele de control CNC și simplifică schimbarea dispozitivelor de fixare. Unitățile CDU alimentate cu curent alternativ domină acest segment, deoarece dispozitivele de fixare rămân pe mașinile-unelte alimentate de rețea.

Echipamente de urgență și salvare

Instrumentele de descarcerare a vehiculelor (împrăștiatoare, tăietoare, berbeci) utilizate de serviciile de pompieri și salvare sunt alimentate de unități CDU portabile care funcționează de la sursa de 12 V sau 24 V a unui vehicul. Aceste unități trebuie să pornească la rece în mod fiabil la -20°C și să atingă presiunea maximă de funcționare în 5 secunde de la activare. Specificatii tipice: Presiune de lucru 700 bar, 0,5 L/min — presiune mare la debit foarte scăzut pentru a antrena micii cilindri din instrumentele de salvare.

Cum să selectați unitatea CDU potrivită pentru aplicația dvs

Selectarea unei unități CDU - sau mai precis, dimensionarea unei unități hidraulice de curent continuu - implică o succesiune de decizii de inginerie. A greșit oricare dintre ele duce la defecțiuni premature, viteză inadecvată sau consumare excesivă a bateriei.

Definiți cerințele de sarcină și presiune. Calculați forța necesară la actuator (aria alezajului cilindrului × presiunea dorită). Adăugați o marjă de 20% pentru pierderile de presiune în furtunuri și fitinguri. Aceasta vă oferă valoarea de referință minimă a presiunii de lucru.
Determinați debitul necesar. Debit = volumul actuatorului ÷ timpul de ciclu dorit. Un cilindru cu alezaj de 50 mm cu cursă de 200 mm necesită 0,393 litri pe ciclu. Un timp de prelungire de 4 secunde necesită aproximativ 5,9 l/min .
Calculați puterea motorului. Puterea (kW) = (Presiune bar × Debit L/min) ÷ 600 ÷ randamentul pompei. La 150 bar și 6 L/min cu randamentul pompei de 85%: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Selectați următoarea dimensiune standard a motorului (de obicei 2,2 kW).
Se potrivește cu tensiunea de alimentare. Pentru sistemele de curent continuu, calculați curentul de vârf: 2.200 W ÷ 24 V ÷ 0,85 randament motor ≈ 108 Un vârf . Verificați dimensionarea cablului, valorile siguranțelor și capacitatea bateriei în raport cu această cifră.
Specificați ciclul de funcționare. Comparați raportul real de pornire/oprire cu clasa de funcționare nominală a motorului (S2 = funcționare unică pentru o perioadă definită; S3 = serviciu periodic intermitent). Nepotrivirea ciclului de lucru este principala cauză a arderii premature a motorului la unitățile de alimentare hidraulice DC.
Verificați intervalul de temperatură ambientală și a fluidului. Echipamentele mobile din climă rece au nevoie de vâscozitatea uleiului în gama VG22 sau VG32 pentru a evita cavitația la pornire. Clima caldă poate necesita VG68 pentru a menține rezistența filmului la temperatura de funcționare de 70–80°C.

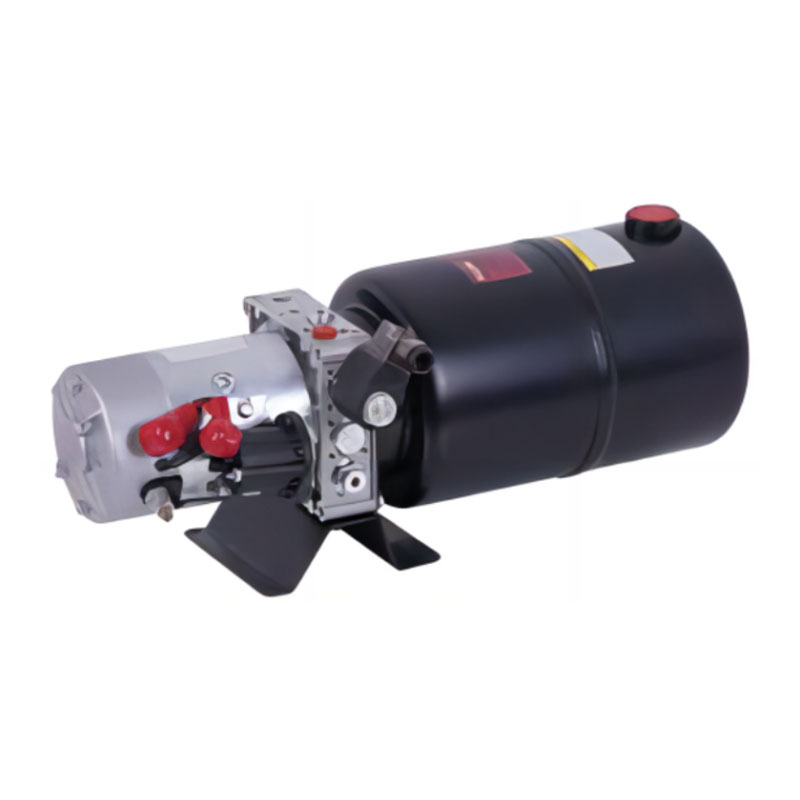

Evaluați configurația supapei. Circuitele cu acțiune simplă (retur gravitațional) au nevoie de o supapă solenoidală. Circuitele cu dublă acțiune (alimentate în ambele direcții) au nevoie de un ventil cu 4/3 sau două supape cu 2/2 căi. Supapele proporționale permit controlul vitezei, dar adaugă costul controlerului.

Întreținerea unității CDU: ceea ce acoperă de fapt intervalul de service

Unitățile CDU necesită întreținere redusă în comparație cu stațiile hidraulice centrale, dar „întreținere redusă” nu înseamnă „întreținere zero”. Un program sistematic de service previne cele mai frecvente două moduri de defecțiune: contaminarea fluidului și supraîncălzirea înfășurării motorului.

La fiecare 250 de ore sau 6 luni

Verificați nivelul uleiului din rezervor - completați cu gradul corespunzător
Inspectați toate conexiunile exterioare ale furtunului pentru plâns
Verificați setarea supapei de limitare a presiunii cu un manometru calibrat
Verificați starea capacului de aerisire și curățați sau înlocuiți

La fiecare 1.000 de ore sau anual

Înlocuiți complet lichidul hidraulic — goliți, spălați, completați
Înlocuiți elementul filtrului de retur (10 microni absolut)
Trimiteți eșantion de ulei pentru analiza numărului de particule (ISO 4406)
Inspectați uzura periei motorului pe unitățile de curent continuu de tip perie
Testați timpul de răspuns al electrovalvei față de valoarea de bază

La fiecare 3.000–5.000 de ore

Verificați uzura internă a pompei - măsurați debitul la presiunea nominală
Înlocuiți periile motorului pe unitățile de curent continuu de tip perie (de obicei nominale 3.000–5.000 h)
Verificați jocul lagărelor motorului și rulmenții umpluți cu grăsime
Verificați starea inelului O al galeriei la toate dopurile cu racorduri

Un rezultat al analizei fluidului contaminat – clasa ISO 4406 mai prost decât 18/16/13 – indică o sursă de contaminare activă (etanșare defectuoasă, furtun deteriorat sau filtrare necorespunzătoare) care trebuie urmărită și reparată înainte de următorul interval de service. Ignorarea unui raport necorespunzător al numărului de particule este calea cea mai rapidă către defecțiunea pompei cu angrenaje în interiorul unei unități CDU.

Probleme comune ale unității CDU și cauzele lor fundamentale

Majoritatea defecțiunilor pe teren la unitățile CDU și la unitățile de alimentare hidraulice DC provin dintr-o scurtă listă de cauze fundamentale. Cunoașterea acestor modele permite echipelor de întreținere să diagnosticheze problemele în câteva minute, mai degrabă decât în ore.

Ghid de diagnosticare de la simptom la cauză pentru depanarea câmpului unității CDU
Simptom	Cauza principală cea mai probabilă	Etapa de diagnosticare	Fix
Motorul funcționează, dar nu crește presiunea	Supapa de siguranță blocată deschisă/pompa uzată	Blocați portul de ieșire - crește presiunea? Dacă da: supapă de siguranță. Daca nu: pompa.	Înlocuiți cartușul supapei de siguranță sau pompa
Viteză lentă a actuatorului	Uzura pompei reducand randamentul volumetric	Măsurați debitul real la presiunea nominală față de plăcuța de identificare	Înlocuiți pompa dacă debitul <80% din nominal
Supraîncălzirea motorului în <5 minute	Ciclu de funcționare depășit/tensiune de alimentare scăzută	Înregistrați curentul motorului și tensiunea la borne în timpul funcționării	Reduceți frecvența ciclului; verificați căderea de tensiune a bateriei și a cablului
Funcționare zgomotoasă (vâncătoare sau cavitație)	Ingestie de aer / restricție de aspirație / ulei gros rece	Verificați nivelul uleiului, verificați furtunul de aspirație pentru îndoituri, măsurați vidul de admisie	Uleiul cald înainte de operare; restricție clară de aspirație
Supapa electromagnetică nu se mișcă	Contaminare depozitată în bobină / bobină arsă	Aplicați tensiune direct la bobină; Măsoară rezistența (ar trebui să fie 6-40 ohmi)	Înlocuiți bobina sau curățați/înlocuiți ansamblul bobinei

Specificații cheie de confirmat înainte de a cumpăra o unitate CDU

Furnizorii publică o serie de cifre în fișele tehnice ale unităților CDU și nu toate sunt la fel de importante. Următoarele specificații separă unitățile de înaltă calitate de cele subspecificate - verificați fiecare înainte de a plasa o comandă, în special atunci când achiziționați o unitate de alimentare hidraulică DC pentru o aplicație mobilă critică.

Clasa de funcționare a motorului (IEC 60034-1): S2 (de scurtă durată), S3 (intermitent) sau S1 (continuu). Majoritatea unităților mobile CDU sunt evaluate S2/10 min sau S3/25%. Verificați că acest lucru se potrivește cu modelul dvs. real de utilizare.
Presiune nominală față de presiunea maximă: Presiunea nominală este presiunea de lucru continuă; presiunea maximă (de vârf) este o toleranță de scurtă durată (de obicei cu 10-15% mai mare). Nu selectați o unitate în care presiunea dvs. de lucru este egală cu maximul publicat.
Debit la presiunea nominală: Unele fișe de date indică debitul fără sarcină (la presiune zero). Solicitați debitul la presiunea dvs. de lucru - va fi cu 10-20% mai mic din cauza pierderilor volumetrice.
Interval de temperatură de funcționare: Verificați atât temperatura minimă de pornire, cât și temperatura maximă continuă a fluidului. O unitate evaluată pentru -20°C până la 60°C este potrivită pentru majoritatea aplicațiilor mobile în climat temperat și rece.
Capacitatea rezervorului în raport cu volumul circuitului: Regula generală este un rezervor care deține cel puțin 3 ori volumul de lichid activ al sistemului pentru a permite răcirea și dezaerarea adecvate între cicluri.
Protecție la pătrundere (clasament IP): IP54 este minimul pentru utilizare mobilă în aer liber. Aplicațiile marine au nevoie de IP67 sau mai mare. Verificați că ratingul IP se aplică întregului ansamblu, nu doar motorului.
Nivel de zgomot: Unitățile CDU cu pompe cu angrenaje produc de obicei 68–74 dB(A) la 1 metru. Pompele cu piston pot fi mai silențioase (60–65 dB(A)) la niveluri de putere comparabile. Pentru instalațiile operator-cabină, această cifră contează.

Direcția viitoare a unităților CDU și a unităților hidraulice de curent continuu

Piața unităților CDU trece printr-o schimbare semnificativă, deoarece mandatele de electrificare, conectivitate și eficiență energetică remodelează proiectarea mașinilor în toate industriile.

Adoptarea arhitecturii 48 V: Multe platforme de vehicule comerciale migrează de la sistemele electrice de 24 V la 48 V. Pentru unitățile hidraulice de curent continuu, acest lucru reduce la jumătate curentul de vârf pentru aceeași putere - o unitate de 3 kW la 48 V consumă 62 A de vârf față de 125 A la 24 V. Acest lucru simplifică dramatic cablarea, reduce greutatea cablului și reduce disiparea căldurii conectorului. Așteptați-vă ca unitățile hidraulice de 48 V CC să înlocuiască unitățile de 24 V în aplicații cu sarcini medii în decurs de 5-7 ani.

Integrarea motorului DC fără perii: Motoarele cu magneți permanenți fără perii elimină componenta cea mai predispusă la uzură dintr-o unitate de putere hidraulică DC. Unitățile cu motoare fără perii realizează intervale de service de 10.000 de ore fără întreținere specifică motorului. Costul suplimentar al controlerului (circuit de comutație electronică) este recuperat în timp de nefuncționare redus în 18-24 de luni pentru flotele cu utilizare ridicată.

Bus CAN și conectivitate IoT: Unitățile inteligente CDU sunt livrate acum cu senzori încorporați care raportează temperatura uleiului, ciclurile de funcționare, vârfurile de presiune și consumul de curent al motorului către sistemele telematice ale flotei prin CAN-J1939 sau Bluetooth 5.0. Acest lucru permite programarea predictivă a întreținerii bazată pe datele reale de uzură, mai degrabă decât pe intervale calendaristice. Primii adoptatori în sectorul platformelor de lucru aeriene raportează a Reducere cu 23% a timpului de nefuncționare neplanificat după desfășurarea unităților inteligente CDU.

Convergența actuatorului electro-hidraulic (EHA): Limita dintre o unitate CDU și un actuator complet este neclară. Actuatoarele electro-hidraulice integrează pompa, supapele și cilindrul într-o singură unitate etanșă, fără conducte hidraulice externe. Acestea sunt deja standard pe suprafețele de control al zborului aeronavelor și intră în automatizarea industrială. Unitatea CDU ca cutie separată va coexista cu modelele EHA, dar va rămâne dominantă acolo unde actuatorul și sursa de alimentare trebuie să fie separate fizic la mai mult de 1–2 metri.
