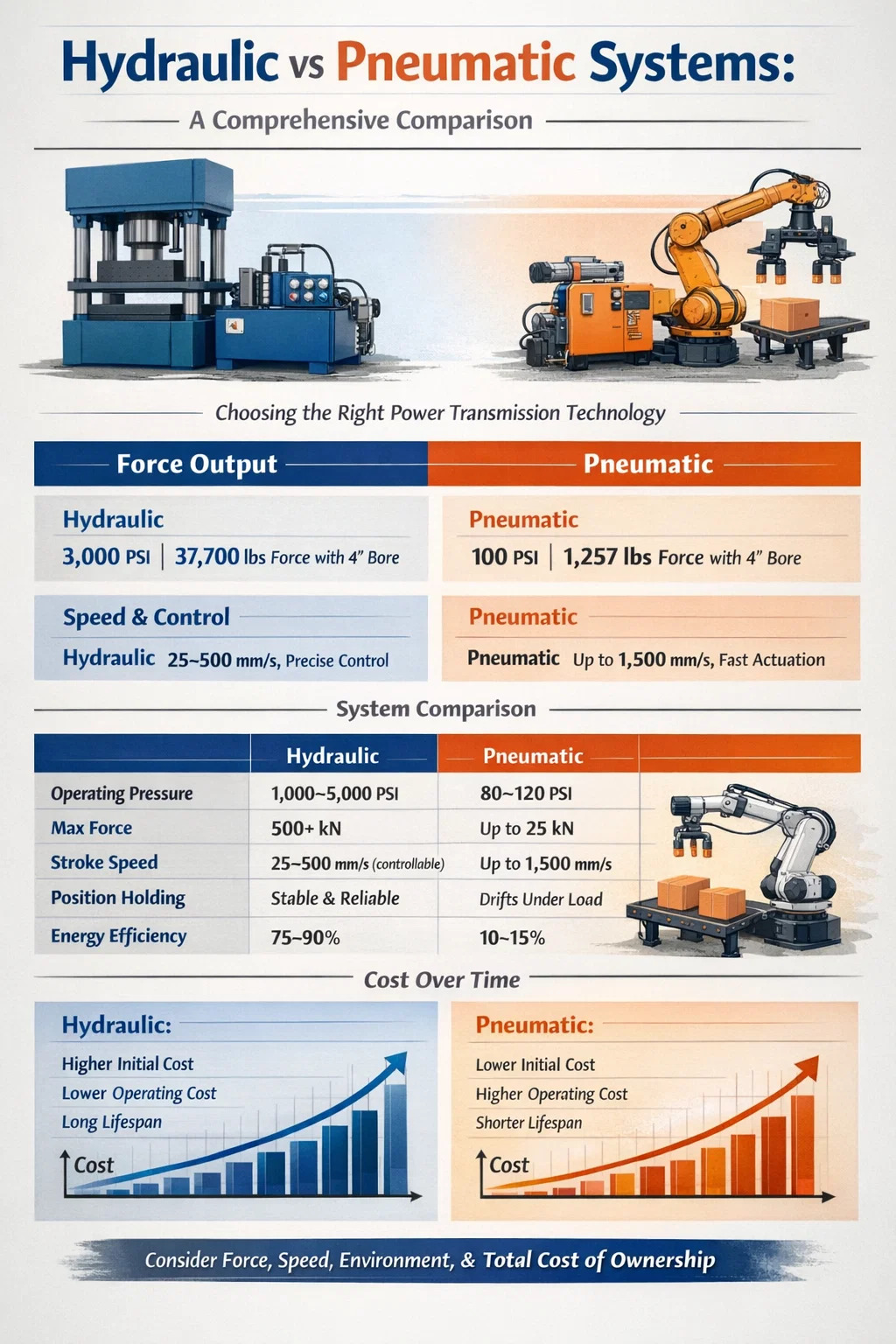

Hidraulic vs pneumatic: ce sistem de alimentare se potrivește nevoilor dvs.?

Dacă trebuie să mutați sarcini grele cu precizie, sistemele hidraulice câștigă definitiv . Dacă aveți nevoie de acționare curată, rapidă și ușoară pentru forțe moderate, sistemele pneumatice sunt alegerea mai inteligentă. Decizia între hidraulic și pneumatic se reduce la patru factori: cerințe de forță, viteză, mediu și costul total de proprietate. Majoritatea cumpărătorilor industriali greșesc acest lucru concentrându-se doar pe prețul inițial al echipamentelor și ajung să plătească pentru el pe parcursul anilor de funcționare.

Sistemele hidraulice, ancorate de o unitate de putere hidraulică, funcționează cu fluid presurizat - de obicei ulei mineral - la presiuni variind de la 1.000 până la 5.000 PSI , cu unele sisteme specializate atingând 10.000 PSI sau mai mult. Sistemele pneumatice folosesc aer comprimat, în general la 80 până la 120 PSI . Numai acest interval de presiune explică de ce hidraulica poate ridica o presă de 50 de tone, iar pneumatica este mai potrivită pentru a opera un dispozitiv de prindere sau un pulverizator de vopsea.

Acest articol detaliază fiecare punct de comparație major - densitatea forței, eficiența energetică, cerințele de întreținere, structurile de costuri, profilurile de siguranță și aplicațiile industriale specifice în care fiecare sistem funcționează cel mai bine. Până la sfârșit, veți avea un cadru clar pentru selectarea tehnologiei potrivite de transmisie a energiei pentru operațiunea dvs.

Forța de ieșire: de ce hidraulica domină industria grea

Forța de ieșire este cel mai important factor de diferențiere atunci când se compară sistemele hidraulice cu cele pneumatice. Legea lui Pascal guvernează ambele: presiunea înmulțită cu aria este egală cu forța. Dar, deoarece fluidul hidraulic este incompresibil și poate fi presurizat la niveluri extreme, un cilindru hidraulic generează mult mai multă forță pe unitate de dimensiune decât un cilindru pneumatic cu același diametru.

Luați în considerare un cilindru cu un alezaj de 4 inci. La 100 PSI (presiune tipică în linia pneumatică), produce aproximativ 1.257 de lire sterline de forță . La 3.000 PSI (presiune tipică a sistemului hidraulic), același diametru al alezajului generează 37.700 de lire sterline de forță - de aproximativ 30 de ori mai mult. Acesta este motivul pentru care unitățile hidraulice sunt coloana vertebrală a preselor de ștanțare a metalelor, a mașinilor de turnat prin injecție, a echipamentelor miniere și a mașinilor grele de construcții.

Sistemele pneumatice, de obicei, maxim la 25 kN (aproximativ 5.600 lbf) pentru cilindri industriali standard, în timp ce actuatoarele hidraulice depășesc de obicei 500 kN în configurații standard. Pentru orice aplicație care necesită o forță ridicată susținută - forjare, compactare, testare a materialelor, prindere grea - o unitate de putere hidraulică nu este opțională; este singura soluție viabilă.

Menținerea forței și poziționarea la mijlocul cursei

Sistemele hidraulice pot menține o sarcină pe loc la mijlocul cursei pe termen nelimitat, fără aport de energie continuă, pur și simplu prin închiderea unei supape. Sistemele pneumatice nu pot face acest lucru în mod fiabil - aerul comprimat este compresibil, astfel încât un cilindru pneumatic blocat va deriva sub sarcină. Pentru aplicații precum ținerea unei matrițe de presă sau menținerea forței de strângere în timpul operațiunii de sudare, sistemul hidraulic oferă o poziție stabilă, blocată, pe care pneumatica nu o poate egala.

Viteză și timp de răspuns: unde pneumatica are avantajul

Sistemele pneumatice acţionează mai rapid. Aerul este compresibil și ușor, ceea ce înseamnă că cilindrii pneumatici se extind și se retrag cu curse rapide și de mare viteză. Timpi de ciclu de sub 0,5 secunde pentru o cursă completă sunt comune în sistemele pneumatice pick-and-place. Ciocanele pneumatice de mare viteză, mașinile de capsat și transportoarele pe linia de ambalare se bazează pe această capacitate de acționare rapidă.

Sistemele hidraulice sunt mai lente la nivelul cursei, deși pot fi controlate. Deoarece fluidul hidraulic este dens și incompresibil, deplasarea acestuia printr-un circuit necesită mai multă energie, iar viteza actuatorului este direct legată de debitul de la pompa unității hidraulice. Un cilindru hidraulic standard poate finaliza o cursă de 12 inchi 1 până la 3 secunde —adecvat pentru majoritatea aplicațiilor grele, dar nu este potrivit pentru sarcini care necesită sute de cicluri pe minut.

Cu toate acestea, controlul vitezei în sistemele hidraulice este mult mai precis. Prin reglarea supapelor de control al debitului sau folosind pompe cu deplasare variabilă în unitatea de putere hidraulică, operatorii pot selecta viteze exacte pe parcursul unei curse - critice pentru operațiuni precum ștanțarea matriței cu apropiere lentă sau extrudarea controlată. Controlul pneumatic al vitezei este mai dur și mai sensibil la fluctuațiile presiunii din linie.

Eficiență energetică: niciunul dintre sisteme nu este în mod inerent verde

Eficiența energetică este adesea greșit înțeleasă în dezbaterea hidraulic vs pneumatic. Sistemele pneumatice sunt adesea considerate a fi mai eficiente, deoarece folosesc aerul din plante. În practică, acestea sunt adesea cea mai puțin eficientă metodă de transmitere a puterii dintr-o fabrică. Generarea de aer comprimat este notoriu o risipă— doar aproximativ 10 până la 15% din energia electrică alimentat într-un compresor de aer ajunge de fapt la punctul de utilizare ca lucru mecanic util. Scurgerile, generarea de căldură și căderile de presiune consumă restul.

Sistemele hidraulice, în special cele care utilizează unități moderne de putere hidraulică cu pompe cu piston cu deplasare variabilă și comenzi cu senzor de sarcină, ating eficiență totală de 75 până la 90% în sisteme bine întreținute, dimensionate corespunzător. O pompă cu deplasare variabilă emite doar ceea ce cere circuitul; o pompă cu cilindree fixă ​​într-un sistem cu cerere scăzută va arunca debitul în exces peste supapa de siguranță sub formă de căldură - o risipă semnificativă de energie de care proiectanții de sisteme trebuie să ia în considerare.

Pentru operațiuni cu ciclu de funcționare redus - în care un cilindru se acționează o dată la câteva secunde - consumul continuu de energie în gol al unei unități hidraulice în funcțiune poate depăși avantajul său de eficiență. În aceste scenarii, sistemele pneumatice alimentate cu aer centralizat din instalație pot avea mai mult sens economic, deoarece compresorul de aer este împărțit între zeci de mașini.

Managementul căldurii în hidraulic Power Units

Fiecare unitate hidraulică generează căldură prin frecarea fluidului, căderile de presiune ale supapelor și ineficiența pompei. O unitate de putere hidraulică industrială tipică care funcționează la o putere de 20 kW se poate disipa 3 până la 6 kW sub formă de căldură în rezervor. Fără un schimb adecvat de căldură – fie prin suprafața rezervorului, răcitoare cu aer sau schimbătoare de căldură răcite cu apă – temperatura uleiului crește peste intervalul de funcționare sigur al 60°C (140°F) , accelerând degradarea etanșării și oxidarea uleiului. Aerul evacuat pneumatic transportă căldura automat; sistemele hidraulice necesită un management termic deliberat ca parte a proiectării sistemului.

Unitatea de putere hidraulică explicată: componente și funcție

O unitate de putere hidraulică (HPU) este inima oricărui sistem hidraulic. Este un pachet autonom care generează, stochează, filtrează și condiționează fluidul hidraulic sub presiune. Înțelegerea componentelor sale ajută la clarificarea de ce sistemele hidraulice se comportă diferit de setările pneumatice și de ce costă mai mult în avans.

• Rezervor: Stochează fluidul hidraulic, de obicei de 1,5 până la 3 ori debitul pe minut al pompei în volum. De asemenea, disipă căldura și permite aerului antrenat să iasă.
• Pompa: Primul motor al fluidului. Pompele cu angrenaje sunt ieftine și robuste; pompele cu piston sunt eficiente și capabile de deplasare variabilă; pompele cu palete oferă o funcționare silențioasă. Selectarea pompei determină direct eficiența și profilul de zgomot al HPU.
• Motor electric: Acționează pompa. Dimensionarea motorului se bazează pe debitul și presiunea necesare. Unitățile de frecvență variabilă (VFD) sunt din ce în ce mai folosite pentru a potrivi viteza motorului la cerere, reducând consumul de energie în gol cu până la 40% .
• Supapa de limitare: Dispozitiv de siguranță pentru presiunea sistemului. Se deschide atunci când presiunea depășește punctul de referință, direcționând lichidul înapoi în rezervor și prevenind deteriorarea componentelor.
• Ansamblu filtru: Îndepărtează contaminarea cu particule din fluid. Țintele de clasă de curățenie ISO (în mod obișnuit ISO 16/14/11 pentru sistemele cu servovalve) determină cotele de microni ale filtrului și intervalele de service.
• Schimbator de caldura: Menține temperatura fluidului în intervalul optim de funcționare de 40–60°C. Poate fi ulei-aer sau ulei-apă, în funcție de condițiile ambientale și de cerințele de respingere a căldurii.
• Acumulator (optional): Stochează lichid sub presiune pentru evenimentele de vârf de cerere, atenuează vârfurile de presiune și poate menține presiunea în circuit în timpul scurtelor opriri ale pompei.

Sistemele pneumatice nu au echivalent cu unitatea hidraulică ca un sistem ambalat. În schimb, se bazează pe un compresor de aer centralizat, un uscător, un rezervor receptor și o conductă de distribuție - toate, de obicei, pe o infrastructură comună. Acest lucru simplifică proiectarea individuală a mașinii, dar creează o dependență de calitatea aerului la nivelul întregii fabrici și de consistența presiunii.

Cerințe de întreținere și fiabilitate în timp

Întreținerea este locul în care comparația hidraulică cu cea pneumatică devine cea mai importantă pentru managerii de operațiuni. Ambele sisteme necesită o atenție regulată, dar natura și consecințele neglijării diferă brusc.

Întreținerea sistemului hidraulic

Sistemele hidraulice sunt sensibile la contaminarea fluidelor. Peste 80% din defecțiunile sistemului hidraulic sunt atribuite uleiului contaminat. Contaminarea cu particule marchează bobinele servovalvei, zgârie gaurile cilindrilor și accelerează uzura pompei. Un program riguros de întreținere pentru o unitate hidraulică include:

• Prelevarea de probe de ulei și analiza ISO de curățenie la fiecare 250 până la 500 de ore de funcționare
• Înlocuirea elementului filtrant pe baza indicatorilor de presiune diferențială (nu pe un program fix de calendar)
• Uleiul complet se schimbă la fiecare 2.000 până la 4.000 de ore, în funcție de condițiile de funcționare și tipul de ulei
• Inspecția și înlocuirea etanșării pe cilindri și pompe anual sau la primul semn de scurgere externă
• Inspecție de aerisire a rezervorului pentru a preveni pătrunderea umidității și a prafului atmosferic

Scurgerile externe de ulei sunt cel mai vizibil mod de defecțiune hidraulică. Chiar și o mică scurgere de etanșare poate crea pericole pentru podea, probleme de conformitate și riscuri de incendiu dacă uleiul intră în contact cu suprafețele fierbinți. ISO 23309 iar reglementările locale de mediu pot necesita sisteme de izolare a scurgerilor în jurul echipamentelor hidraulice din anumite industrii.

Întreținerea sistemului pneumatic

Întreținerea pneumatică este mai simplă la nivel de mașină, dar adesea neglijată la nivel de infrastructură. Sarcinile cheie includ:

• Separatoare de apa de scurgere si unitati FRL (filtru-regulator-lubricator) zilnic sau automat
• Înlocuirea elementelor de filtrare FRL la fiecare 6 până la 12 luni
• Sondajele de detectare a scurgerilor în conductele de distribuție — studiile arată asta scurgerile reprezintă 20 până la 30% din producția de aer comprimat într-o fabrică medie
• Ungerea tijelor pistonului cilindrului și verificarea uzurii etanșării anual

Cel mai mare mod de defectare a întreținerii pneumatice este invizibil: scurgeri de aer care consumă silențios capacitatea compresorului. A gaură de 3 mm într-o linie de distribuție la 100 PSI poate risipi peste 1 kW de energie a compresorului în mod continuu. Instrumentele de detectare a scurgerilor cu ultrasunete sunt esențiale pentru instalațiile care gestionează rețele pneumatice mari.

Comparația costurilor: inițial vs pe viață

Prețul de achiziție este locul în care sistemele pneumatice par cele mai atractive. Un cilindru pneumatic și un ansamblu de supapă pentru o aplicație ușoară ar putea costa 50 $ până la 500 $ . Un cilindru hidraulic comparabil cu supapă și colector poate funcționa 500 $ până la 5.000 $ — și o unitate de putere hidraulică dedicată pentru o singură mașină adaugă o alta 2.000 USD până la 30.000 USD în funcție de dimensiune și specificație.

Cu toate acestea, analiza costurilor pe durata de viață spune o poveste mai echilibrată. Sistemele pneumatice sunt ieftine de cumpărat și instalat, dar sunt costisitoare de rulat. În instalațiile în care aerul comprimat este generat la un cost complet (electricitate, întreținere, amortizare a capitalului) de 0,25 USD până la 0,35 USD per 1.000 de picioare cubici standard , consumatorii pneumatici cu ciclu de lucru ridicat devin articole de linie energetică semnificative. Un singur cilindru pneumatic cu alezajul de 2 inchi, care circulă de 60 de ori pe minut pentru două schimburi de 8 ore poate consuma echivalentul 2 până la 4 kW de energie electrică continuu.

Pentru aplicații cu forță mare, cu ciclu de funcționare ridicat, o unitate de putere hidraulică atinge de obicei pragul de rentabilitate față de o alternativă pneumatică în 3 până la 5 ani de funcționare exclusiv pe economii de energie. Dincolo de acea fereastră, sistemul hidraulic este mai ieftin de rulat. Pentru aplicații cu forță redusă, intermitente, sistemul pneumatic nu își pierde niciodată avantajul de cost.

Profiluri de siguranță: riscuri diferite, nu mai mari sau mai mici

Siguranța nu este o victorie simplă pentru niciunul dintre sisteme – fiecare prezintă pericole distincte care trebuie gestionate prin controale inginerești și disciplină procedurală.

Pericole hidraulice

• Leziuni prin injecție: O scurgere de orificiu într-un furtun hidraulic la 3.000 PSI poate injecta fluid prin piele cu suficientă forță pentru a provoca leziuni profunde ale țesuturilor fără o rană evidentă de intrare. Aceasta este o urgență medicală adesea subestimată la punctul de îngrijire. OSHA înregistrează acest lucru ca fiind unul dintre cele mai grave pericole hidraulice.
• Risc de incendiu: Lichidul hidraulic pe bază de petrol este inflamabil. Un spray de la un furtun defectat lângă suprafețe fierbinți sau surse de aprindere poate provoca incendiu. Fluidele rezistente la foc (esteri fosforici, amestecuri apă-glicol) sunt obligatorii în aplicații de turnătorie, oțelărie și aviație.
• Eliberarea de energie stocată: Un acumulator încărcat la 3.000 PSI stochează energie semnificativă. Procedurile necorespunzătoare de depresurizare pot provoca ejectarea violentă a componentelor.

Pericole pneumatice

• Scaderea gravitatiei: Când un cilindru pneumatic pierde presiune, sarcina acestuia scade imediat - nu există nicio pernă. Axele pneumatice încărcate gravitațional necesită blocaje mecanice externe sau menținerea presiunii prin supapă pentru a menține o sarcină în siguranță.
• Zgomot: Evacuarea pneumatică este puternică. Se pot produce orificii de evacuare a supapelor direcționale fără tăcere 85 până la 95 dB(A) — peste pragul care necesită protecție auditivă conform reglementărilor UE și OSHA. Amortizoarele reduc acest lucru, dar adaugă contrapresiunea, care afectează vitezele de întoarcere a cilindrului.
• Pericol de bici: Un furtun de aer presurizat deconectat poate biciui violent. Reținerea furtunurilor și cuplajele de închidere automată sunt prevederi standard de siguranță.

În procesarea alimentelor, fabricarea farmaceutică și camerele curate, sistemele pneumatice sunt în general preferate deoarece evacuarea lor (aerul) este curată și scurgerile fără ulei nu contaminează produsele. Contaminarea cu ulei hidraulic în aceste medii creează probleme de conformitate și de siguranță a produsului care depășesc orice argument de forță sau eficiență.

Ghid de selecție specific aplicației

Potrivirea tipului de sistem cu aplicația este cel mai practic rezultat al oricărei analize hidraulice vs pneumatice. Următoarea defalcare acoperă cele mai comune cazuri de utilizare industrială.

Alegeți o unitate hidraulică atunci când:

• Cerințele de forță depășesc 25 kN - prese metalice, unități de cleme pentru turnare prin injecție, prese de forjare, suporturi de acoperiș pentru minerit
• Este necesar un control precis al vitezei pe toată cursa - extrudare controlată, ștanțare cu apropiere lentă, mașini de testare a materialelor
• Sarcina trebuie ținută staționară sub forță pentru perioade lungi de timp - strângerea matriței, prinderea dispozitivelor de fixare, instalații de testare structurală
• Echipamente mobile care necesită forță mare în ambalaje compacte - excavatoare, mașini agricole, direcție marină, echipamente offshore
• Operațiuni cu ciclu de funcționare ridicat, cu forță mare, în care eficiența energetică pe termen lung justifică costul inițial al HPU

Alegeți pneumatică când:

• Cerințele de forță sunt sub 10 kN, iar viteza este mai importantă decât precizia - roboți de preluare și plasare, deviatoare transportoare, ejectoare de piese
• Este necesar un mediu curat - produse alimentare, farmaceutice, dispozitive medicale, fabricarea semiconductoarelor
• Costul redus de instalare și implementarea rapidă contează - instrumente de întreținere, celule de automatizare mici, unelte de aer pentru atelier
• Infrastructura instalației de aer comprimat există deja și este subutilizată
• Ciclul de funcționare este scăzut și eficiența energetică a actuatoarelor individuale nu este o prioritate

Sisteme hibride: Folosind ambele împreună

Multe linii de producție moderne folosesc ambele tehnologii în paralel. O unitate de putere hidraulică poate antrena berbecul de presare principal, în timp ce cilindrii pneumatici se ocupă de încărcarea, descărcarea și fixarea părților în jurul acestuia. Această arhitectură hibridă joacă cu punctele forte ale fiecărui sistem: hidraulică pentru lucrări grele, pneumatică pentru funcții auxiliare rapide și ușoare. Proiectarea acestor sisteme necesită o atenție deosebită adusă infrastructurii electrice partajate, integrării sistemului de control și programării întreținerii pentru a evita conflictele operaționale.

Considerații de mediu și de reglementare

Respectarea mediului este un factor în creștere în procesul de selecție hidraulic vs pneumatic. Uleiul hidraulic este clasificat ca substanță periculoasă în majoritatea jurisdicțiilor. Scurgerile necesită proceduri de curățare documentate, iar eliminarea uleiului hidraulic uzat este reglementată în cadrul unor cadre precum Directiva-cadru a UE privind deșeurile sau standardele US EPA. Instalațiile care utilizează sisteme hidraulice trebuie să mențină infrastructura de reținere a petrolului - tăvi de picurare, rezervoare acoperite, truse de scurgere - și să instruiască personalul în consecință.

Fluidele hidraulice biodegradabile (pe bază de ulei de rapiță, pe bază de esteri sintetici) sunt disponibile și din ce în ce mai specificate în aplicații sensibile la mediu - echipamente forestiere, nave marine, mașini agricole care funcționează în apropierea surselor de apă. Aceste fluide transportă de obicei a 15 până la 40% primă de preț peste uleiul mineral și pot avea intervale de temperatură mai înguste, dar reduc semnificativ răspunderea față de mediu.

Sistemele pneumatice, dimpotrivă, evacuează aer curat și uscat (presupunând filtrarea și uscarea corespunzătoare) și poartă o sarcină minimă de conformitate cu mediul la nivelul mașinii. Costul de mediu este în amonte – în consumul de energie al compresorului de aer – și este abordat prin programe de eficiență energetică, mai degrabă decât prin limitarea scurgerilor.

Pentru instalațiile care urmăresc certificarea de management de mediu ISO 14001, managementul sistemului hidraulic necesită mai multă documentație formală și un control procedural decât alternativele pneumatice, ceea ce reprezintă o taxă operațională reală care merită luată în considerare în decizia de selecție.

Dimensionarea unei unități hidraulice: parametri cheie pentru a face corect

Pentru inginerii și cumpărătorii care evaluează opțiunile unității hidraulice, dimensionarea corectă este esențială. Un HPU subdimensionat nu poate satisface cererea de vârf; unul supradimensionat risipește capitalul și funcționează ineficient la sarcină parțială. Cei trei parametri fundamentali de dimensionare sunt debitul, presiunea și puterea.

1. Debitul necesar (L/min sau GPM): Calculat din aria alezajului cilindrului înmulțită cu viteza pistonului necesară, însumată pentru toate dispozitivele de acționare care funcționează simultan. Adăugați întotdeauna o marjă de 10 până la 15% pentru pierderile de sistem.
2. Presiunea maximă a sistemului (bar sau PSI): Setat de cea mai mare cerință de încărcare. Setarea supapei de siguranță ar trebui să fie cu 10 până la 15% peste presiunea maximă de funcționare, nu presiunea maximă nominală a componentei.
3. Puterea motorului (kW sau CP): Calculat ca (debit × presiune) / (600 × randamentul pompei) în kW când se utilizează L/min și bar. Un sistem care necesită 40 L/min la 200 bar cu o pompă eficientă de 85% are nevoie de aproximativ 15,7 kW a puterii motorului.

Volumul rezervorului este dimensionat de 2 până la 3 ori debitul pompei pe minut - o pompă de 40 L/min primește un rezervor de 80 până la 120 de litri. Acest raport asigură un timp de rezidență adecvat pentru dezaerarea aerului, stabilizarea temperaturii și decantarea contaminării. Scurtarea volumului rezervorului este o eroare comună de specificație a HPU care apare mai târziu ca probleme de supraîncălzire și contaminare.

Pentru dimensionarea pneumatică, procesul echivalent este mai simplu: calculați consumul de aer al fiecărui actuator (aria alezajului × cursă × cicluri pe minut × 2 pentru dublă acțiune), însumați toți consumatorii, adăugați o marjă de 25% pentru scurgeri și extinderea viitoare și confirmați că capacitatea compresorului de aer a instalației acoperă cererea totală la presiunea necesară la admisia FRL a mașinii.

Concluzia pe hidraulic vs pneumatic

Decizia hidraulică versus pneumatică nu se referă la ce tehnologie este superioară în abstract, ci despre care se potrivește parametrilor specifici de sarcină, viteză, mediu și buget. Sistemele hidraulice, ancorate de o unitate de putere hidraulică dimensionată corespunzător, sunt singura alegere practică pentru aplicații de forță mare, controlate cu precizie sau de susținere a sarcinii. Sistemele pneumatice sunt alegerea potrivită pentru sarcini rapide, curate, cu forță redusă și sensibile la costuri, unde există deja infrastructura de aer comprimat.

Obțineți selecția chiar de la început, cuantificând cerințele de forță, ciclul de funcționare, constrângerile de mediu și costul total de proprietate pe 5 ani, nu doar prețul comenzii de achiziție. Această analiză va indica aproape întotdeauna în mod clar un tip de sistem și va economisi costuri semnificative de modernizare și dureri de cap operaționale în aval.

Dacă lucrați în apropierea graniței - forțe în jur de 10 până la 25 kN, cicluri de funcționare moderate, cerințe de mediu mixte - consultați un integrator de sisteme de alimentare cu fluide care poate modela ambele opțiuni în raport cu ciclul dvs. de sarcină real. Sistemul potrivit pentru operațiunea dvs. este cel care minimizează costul total de proprietate, îndeplinind în același timp toate cerințele de performanță în mod fiabil, nu cel care pare cel mai ieftin la o cotație.
