Cum să citiți schemele hidraulice: un ghid complet

Ce trebuie să știți mai întâi: citirea schemelsau hidraulice este o abilitate care poate fi învățată

Citirea schemelsau hidraulice nu este atât de complicată pe cât pare. Odată ce înțelegeți că fiecare simbol reprezintă o componentă fizică și fiecare linie reprezintă o cale fluidă, diagrama începe să spună o poveste mecanică clară. Cheia este învățarea bibliotecii de simboluri ISO 1219, înțelegerea convențiilsau de direcție a fluxului și recunoașterea modului în care un Unitate de putere hidraulică (HPU) ancsauează întregul circuit. Majsauitatea tehnicienilor devin competenți în citirea schemelor standard în câteva săptămâni de practică concentrată.

Acest ghid parcurge totul, de la recunoașterea de bază a simbolurilor până la citirea circuitelor complexe multi-actuatori, acordând o atenție specială componentelor pe care le veți întâlni cel mai des pe mașinile industriale, echipamentele mobile și sistemele offshore. Fie că sunteți un tehnician de întreținere, un inginer proiectant sau un operator de mașină care încearcă să depaneze o defecțiune, înțelegerea modului de a citi aceste diagrame este una dintre cele mai practice abilități pe care le puteți dezvolta.

Fundația: înțelegerea a ceea ce reprezintă de fapt o schemă hidraulică

O schemă hidraulică este o diagramă simbolică care arată cum sunt conectate componentele hidraulice și cum curge fluidul printr-un sistem. Nu arată locația fizică a componentelor, dimensiunea lor reală sau traseul țevilor și furtunurilor în spațiu. Ceea ce arată este relația logică dintre componente și secvența sau condițiile în care fluidul se mișcă dintr-un punct în altul.

Gândiți-vă la asta ca la o schemă electrică. O diagramă de cablare nu vă spune unde trece fizic un fir printr-un perete, dar vă spune exact ce terminal se conectează la ce componentă și în ce condiții de comutare curge curentul. O schemă hidraulică funcționează pe aceeași logică, dar pentru fluid sub presiune în loc de electricitate.

Urmează majoritatea schemelor hidraulice ISO 1219-1 (Sisteme și componente de alimentare cu fluide – Simboluri grafice) sau, în America de Nord, ANSI/NFPA T3.25. Cele două standarde împărtășesc cele mai multe simboluri, dar diferă în câteva convenții. Echipamentele industriale vândute la nivel global vor folosi aproape întotdeauna ISO 1219. Cunoașterea standardului pe care urmează o schemă economisește timp atunci când căutați simboluri necunoscute.

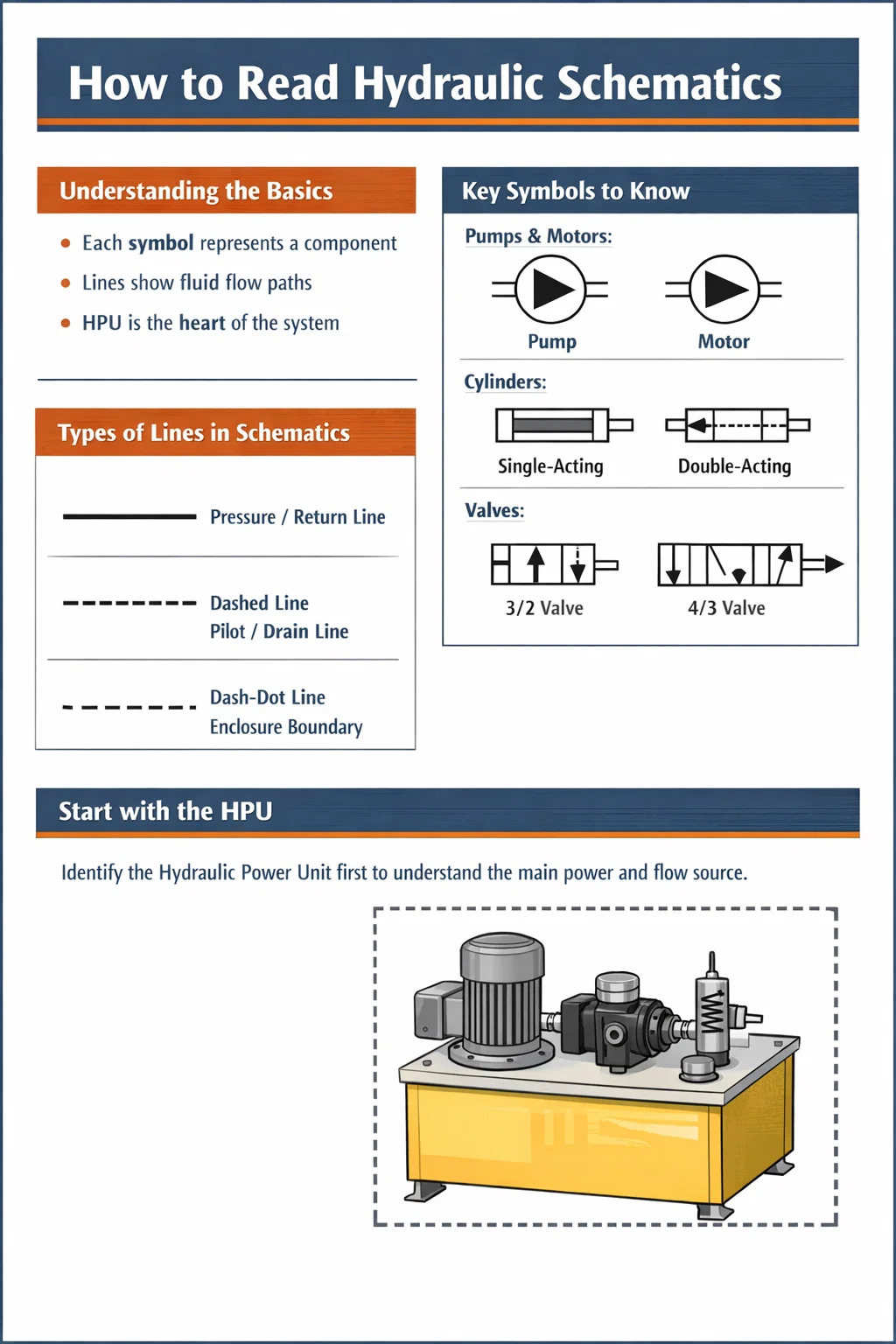

Cele trei categorii de linii pe care le veți vedea

• Linii continue — conductele principale de presiune și retur care transportă fluidul de lucru în condiții normale de funcționare
• Linii întrerupte — conducte pilot, conducte de scurgere și linii de semnal de control care transportă fluid de volum redus sau de joasă presiune utilizat pentru acționarea supapelor
• Linii punctate sau punctate — limitele carcasei care grupează mai multe componente într-un singur ansamblu, cum ar fi un bloc de distribuție de supape sau o unitate de alimentare hidraulică completă

O încrucișare a două linii fără punct înseamnă că liniile nu se conectează. O încrucișare cu un punct umplut înseamnă că liniile se conectează la acea intersecție. Această distincție contează în mod semnificativ atunci când se urmăresc căi de curgere prin circuite complexe.

Grupuri de simboluri de bază pe care trebuie să le recunoașteți

Simbolurile hidraulice sunt construite dintr-un set mic de forme primitive. Odată ce învățați ce înseamnă fiecare formă primitivă, puteți decoda simboluri pentru componente pe care nu le-ați văzut niciodată înainte, citind logica formei. Principalele primitive sunt cercuri, pătrate/dreptunghiuri, triunghiuri, săgeți și arce.

Pompe și motoare

Atât pompele, cât și motoarele sunt reprezentate printr-un cerc. Diferența este direcția triunghiului umplut în interiorul cercului. Un triunghi îndreptat departe de centrul cercului (în afară) reprezintă o pompă - împinge fluidul afară. Un triunghi îndreptat spre centru reprezintă un motor - fluidul intră și antrenează rotația. O versiune cu deplasare variabilă a oricărui dispozitiv va avea o săgeată diagonală trasă prin simbolul cercului.

Într-o Unitate de putere hidraulică , veți vedea în mod obișnuit unul sau mai multe simboluri ale pompei conectate direct la simbolul motorului principal (un motor electric reprezentat printr-un cerc cu litera M sau un simbol motor). Pompa este inima HPU - ea convertește energia mecanică în debit hidraulic, de obicei la presiuni variind de la 150 bar până la 350 bar în sistemele industriale.

Cilindri și actuatori

Un cilindru hidraulic este prezentat ca un dreptunghi cu o tijă care se extinde de la un capăt. Dreptunghiul reprezintă cilindrul, iar dreptunghiul din interiorul acestuia (pistonul) este de obicei implicat de pozițiile porturilor. Un cilindru cu dublă acțiune are două linii de orificii - una pe fiecare parte a pistonului. Un cilindru cu acțiune simplă are o linie de orificiu și prezintă adesea un simbol cu ​​arc pe partea de retur pentru a indica retragerea arcului.

Actuatoarele rotative (motoare hidraulice sau actuatoare oscilante) sunt cercuri cu triunghiuri bidirecționale și linii de arbore. Când vedeți săgeți curbate pe simbolul unui actuator rotativ, indică capacitatea de rotație continuă.

Supape: cele mai complexe simboluri de stăpânit

Supapele sunt reprezentate prin pătrate. Numărul de pătrate din simbol este egal cu numărul de poziții de comutare pe care le are supapa. O supapă cu două poziții are două pătrate una lângă alta. O supapă cu trei poziții are trei pătrate. Săgețile și simbolurile portului blocat din interiorul fiecărui pătrat arată căile de curgere disponibile în acea poziție. Pătratul central al unei supape cu trei poziții arată starea neutră sau centrală, ceea ce este deosebit de important pentru înțelegerea a ceea ce se întâmplă atunci când nu este aplicat niciun semnal.

Simbolurile actuatorului atașate la exteriorul învelișului supapei vă spun cum se deplasează supapa. Actuatoarele comune includ:

• O linie diagonală cu un vârf de săgeată - buton manual sau pârghie
• Un simbol al bobinei - acţionarea solenoidului (electric).
• O linie întreruptă care intră în anvelopa supapei - acţionarea presiunii pilot
• Simbolul unui arc — întoarcerea arcului la o poziție implicită
• O rolă sau un simbol al camei - acționare mecanică de la o parte în mișcare

O supapă de control direcțională descrisă ca „4/3 acționată cu solenoid, centrată pe arc” va afișa trei pătrate cu un solenoid pe fiecare pătrat exterior și un arc pe fiecare pătrat exterior. Pătratul central va afișa starea de curgere neutră - de exemplu, toate porturile blocate (centrul închis), presiunea către rezervor și ambele porturi blocate (centrul tandem) sau toate porturile deschise (centrul deschis).

Supape de control al presiunii

Supapele de siguranță, supapele reducătoare, supapele de secvență și supapele de contrabalansare apar toate ca dreptunghiuri cu o săgeată diagonală și un arc, dar conexiunile lor interne diferă. A supapă de siguranţă se conectează de la conducta de presiune la rezervor și se deschide atunci când presiunea depășește valoarea sa stabilită — este întotdeauna afișată în paralel cu circuitul, protejând sistemul de suprapresiune. A supapă de reducere a presiunii este plasat în serie în linie și limitează presiunea din aval la o valoare stabilită indiferent de condițiile din amonte.

Supape de reținere și supape de reținere acționate pilot

O supapă de reținere este prezentată ca o minge sau o săgeată pe un scaun - trece fluxul într-o singură direcție și blochează fluxul invers. O supapă de reținere acționată de pilot (POCV) adaugă o linie pilot întreruptă la simbolul supapei de reținere, indicând faptul că un semnal pilot poate depăși controlul și permite curgerea inversă. POCV-urile sunt comune în circuitele de susținere a sarcinii în care trebuie să blocați un cilindru în poziție, dar și să-l eliberați în condiții controlate.

Supape de control al debitului și restrictoare

Un restrictor fix este prezentat ca o constricție îngustă în linie. O supapă de reglare a debitului variabil adaugă o săgeată diagonală pentru a indica posibilitatea de reglare. O supapă de control al debitului compensată cu presiune adaugă un dreptunghi cu o săgeată internă pentru a arăta că scăderea de presiune pe limitator este menținută constantă - acest lucru asigură debite constante, indiferent de variațiile presiunii de sarcină, ceea ce este esențial pentru viteze constante ale cilindrului.

Cum să identificați și să citiți o unitate de putere hidraulică pe o schemă

The Unitate de putere hidraulică este aproape întotdeauna prezentat ca un ansamblu distinct închis într-un chenar punctat sau liniuță-punct pe schematică. Această limită vă spune că totul din interior face parte din pachetul HPU - de obicei, un rezervor, una sau mai multe pompe cu motor primar, o supapă de siguranță a sistemului principal, o sită de aspirație, un filtru de linie de retur și diverse conexiuni de instrumente.

Când citiți o schemă care include un HPU, începeți prin a identifica granița unității. Tot ce se află în afara graniței este componente de circuit instalate pe teren. Conexiunile care trec prin limita HPU sunt interfețele dintre unitatea de putere și circuitul de lucru - de obicei un port de alimentare de înaltă presiune (etichetat P sau HP), un port de retur al rezervorului (etichetat T sau R) și adesea un port de scurgere (etichetat L sau Dr) pentru scurgerile interne de la motoare și supape.

Componentăe tipice din interiorul unei unități hidraulice de putere Schemă

Un bine conceput Schema HPU va arăta, de asemenea, motorul electric cu puterea și turația sa nominală, cuplarea dintre motor și pompă și orice supapă de descărcare sau control al compensatorului de presiune care gestionează comportamentul de așteptare al pompei. În HPU-uri industriale mari — unități cu ieșiri ale pompei de 200 litri pe minut sau mai mult — veți vedea adesea aranjamente de pompe duplex cu logica alternativă de funcționare/în așteptare afișate printr-un aranjament selector sau supapă de comutare.

Proces pas cu pas pentru citirea unei scheme hidraulice complete

Abordarea unei scheme pe care nu ai mai văzut-o până acum poate fi copleșitoare dacă încerci să o citești pe toate odată. Următorul proces funcționează în mod fiabil pentru scheme de orice nivel de complexitate.

Pasul 1 — Orientați-vă către aspectul general

Înainte de a examina orice simbol în detaliu, scanați întreaga schemă pentru a înțelege organizarea sa generală. Cele mai multe scheme sunt desenate cu sursa de alimentare (unitatea de putere hidraulică sau ansamblul pompei de sine stătătoare) în stânga sau în sus, cu actuatoare (cilindri și motoare) în dreapta sau în jos. Linia principală de alimentare cu presiune este de obicei în partea superioară, rulând orizontal, iar linia de retur al rezervorului se află sub ea în paralel. Fluxul se deplasează în general de la stânga la dreapta sau de sus în jos în condiții normale de funcționare.

Notați cartușul - va identifica mașina, numărul desenului, nivelul de revizuire și adesea tipul de fluid și presiunea nominală a sistemului. Acesta este contextul critic. Un sistem conceput pentru 250 bar cu uleiul mineral Tellus 46 se comportă foarte diferit față de un sistem conceput pentru 420 bar cu fluid ester fosfat rezistent la foc.

Pasul 2 — Identificați fiecare actuator din circuit

Numărați și etichetați fiecare cilindru, motor hidraulic și actuator rotativ din schema. Acestea sunt rezultatele dvs. - componentele care efectuează munca efectivă. Înțelegerea lucrărilor care trebuie făcute vă oferă contextul pentru a înțelege de ce supapa și circuitele de control sunt aranjate așa cum sunt. Fiecare actuator va avea un număr de etichetă sau o literă de referință care se leagă de lista de componente sau lista de materiale din pachetul de desen.

Pasul 3 — Urmăriți liniile principale de presiune și retur

Urmați liniile continue de la priza pompei până la fiecare actuator și înapoi la rezervor. Această urmă dezvăluie calea fizică pe care o parcurge fluidul sub presiune în condiții normale de funcționare. Marcați unde apar punctele de ramificație. La fiecare ramură, o supapă de reținere sau un divizor de debit este adesea prezent pentru a gestiona prioritatea între mai multe circuite care funcționează simultan.

Pasul 4 — Examinați fiecare supapă de control direcțională în detaliu

Pentru fiecare supapă de control direcțional, identificați: câte poziții are, care este calea de curgere în fiecare poziție, cum este acționată (solenoid, presiune pilot, pârghie manuală) și care este poziția sa implicită/retur cu arc. Poziția implicită vă spune ce se întâmplă în timpul unei căderi de curent sau când nu este prezent niciun semnal de comandă - aceasta este o informație critică de siguranță pentru orice mașină.

O supapă în închis în siguranță (centrul blocat) va menține sarcina pe loc dacă se pierde alimentarea. O supapă în deschidere în siguranță (centrul plutitor) va permite o sarcină suspendată să cadă. Această distincție are implicații semnificative în materie de siguranță și trebuie înțeleasă atunci când citiți schemele pentru aplicații de ridicare sau de susținere.

Pasul 5 — Urmăriți liniile pilot și de scurgere

Urmați liniile întrerupte de-a lungul schemei. Aceste linii de semnal de control dezvăluie adesea logica circuitului - care supapă controlează ce altă supapă, unde este încorporată logica secvenței și unde există bucle de feedback de presiune. Multe scheme folosesc supape direcționale acționate pilot în care presiunea pilot provine dintr-un circuit separat de alimentare pilot tras la presiune redusă (de obicei 30-50 bar ) comparativ cu presiunea principală de lucru.

Liniile de scurgere sunt, de asemenea, esențiale pentru a urmări. Componentele cu scurgeri interne — pompe variabile, motoare hidraulice, unele supape proporționale — necesită o conductă de scurgere de joasă presiune înapoi la rezervor. Dacă conducta de scurgere se blochează sau dezvoltă o contrapresiune peste aproximativ 5-10 bari , etanșările arborelui se vor defecta. Schema vă arată unde sunt aceste linii de scurgere și confirmă că se întorc în rezervor separat de linia principală de retur.

Pasul 6 — Verificați dispozitivele de limitare a presiunii și de siguranță

Localizați fiecare supapă de siguranță pe schema. Supapa de siguranță a sistemului principal din HPU stabilește presiunea maximă admisă a sistemului. Supapele de siguranță secundare de pe circuitele de acționare individuale protejează acele circuite specifice de vârfurile de presiune induse de sarcină. Într-un sistem bine proiectat, presiunea de reglare a supapei de siguranță principală ar trebui să fie de aproximativ 10-15% peste cea mai mare presiune de lucru necesară oricărui actuator din sistem.

Tipuri comune de circuite și cum să le recunoașteți

Circuitele hidraulice sunt construite dintr-un număr relativ mic de modele recurente. Recunoașterea acestor modele pe o schemă vă accelerează dramatic citirea și vă oferă o perspectivă imediată asupra comportamentului circuitului.

Circuite de control al vitezei Meter-In, Meter-Out și Bleed-Off

Controlul vitezei unui cilindru sau motor se realizează prin limitarea debitului. Într-o circuit de contorizare , supapa de control al debitului este plasată în conducta de alimentare către actuator - limitează viteza de intrare a fluidului în actuator. Într-o circuit de contorizare , supapa de control al debitului este plasată în conducta de retur — limitează viteza cu care fluidul părăsește actuatorul. Dozatorul este preferat pentru aplicațiile cu sarcină depășită, deoarece menține contrapresiunea pozitivă, care împiedică scurgerea sarcinii mai repede decât furnizează pompa cu fluid.

A circuit de purjare plasează supapa de control al debitului într-o linie de ramificație care deviază o parte debit al pompei direct către rezervor, mai degrabă decât să-l introducă în conducta de alimentare sau de retur a actuatorului. Acest lucru este mai eficient din punct de vedere energetic, deoarece debitul în exces ocolește actuatorul la o presiune mai mică, dar oferă un control mai puțin precis al vitezei la sarcini diferite.

Circuite regenerative

Un circuit de regenerare apare pe o schemă ca o conexiune între portul de capăt al tijei al unui cilindru și linia de alimentare cu capătul capacului. Când supapa de control direcțională este deplasată pentru a extinde cilindrul, fluxul de retur de la capătul tijei este direcționat înapoi la capătul capacului, mai degrabă decât la rezervor. Aceasta crește viteza de extindere, deoarece debitul efectiv către capătul capacului este egal cu debitul pompei plus debitul de retur din partea tijei. Compartimentul este capacitatea de forță redusă în timpul cursei regenerative. Circuitele regenerative sunt utilizate în fazele de apropiere a presei, în aplicațiile de glisare și în orice situație în care este necesară o traversare rapidă înainte de contactul cu forța totală.

Circuite de susținere a sarcinii folosind supape de contrabalansare

Când o schemă prezintă o supapă de contrabalansare pe portul de capăt al tijei al unui cilindru montat vertical, circuitul este proiectat pentru a preveni coborârea sarcinii sub gravitație atunci când supapa direcțională este în poziție neutră sau când o linie se rupe. Supapa de contrabalansare necesită un semnal pilot din partea de alimentare pentru a se deschide, ceea ce înseamnă că sarcina poate scădea doar atunci când pompa furnizează în mod activ presiune - sarcina nu poate cădea liber chiar dacă un furtun cade între galeria supapei și cilindru. Presiunea de reglare a supapei de contrabalansare este de obicei de 1,3 ori presiunea maximă indusă de sarcină pentru a preveni vibrațiile, permițând totuși o coborâre controlată.

Circuite acumulatoare

Un simbol acumulator (un cerc împărțit printr-o linie curbă reprezentând membrana separatoare sau vezica urinară) indică stocarea energiei în circuit. Acumulatoarele servesc mai multor scopuri - pot furniza un debit instantaneu ridicat pentru acționări de scurtă durată fără a necesita o pompă mare, pot menține presiunea în sistem în timpul perioadelor de inactivitate a pompei și atenuează vârfurile de presiune. Când vedeți un acumulator pe o schemă, căutați și o supapă de siguranță de descărcare sau un circuit de supapă de descărcare care permite eliberarea presiunii stocate în rezervor înainte de orice lucrare de întreținere - aceasta este o caracteristică de siguranță obligatorie în orice circuit hidraulic acumulat.

Citirea circuitelor de supapă proporțională și servo

Supapele proporționale și servovalvele apar pe scheme ca simboluri ale supapelor de control direcțional, cu detalii suplimentare care indică poziționarea variabilă continuă, mai degrabă decât comutarea discretă. O supapă direcțională proporțională este adesea desenată ca un simbol de supapă direcțională standard cu un solenoid proporțional indicat printr-un simbol care arată un arc variabil sau un simbol adnotat cu „proporțional” sau „PROP” în etichetă. O supapă servo este desenată în mod similar, dar adesea cu un simbol al motorului de cuplu și o cale internă de feedback care indică controlul poziției bobinei în buclă închisă.

Circuitele care utilizează aceste supape sunt de obicei sisteme de control al vitezei sau al poziției în buclă închisă. Schema va arăta senzori de feedback - traductoare de poziție liniară (LVDT), codificatoare rotative sau traductoare de presiune - cu linii de semnal care merg înapoi la un bloc de controler. Aceste linii de semnal sunt de obicei afișate ca linii subțiri sau adnotate ca semnale electrice, mai degrabă decât linii hidraulice. Înțelegerea ce semnale sunt hidraulice și care sunt electrice este importantă atunci când citiți aceste scheme mai complexe. Blocul controler poate fi prezentat ca un dreptunghi simplu cu intrări și ieșiri etichetate, cu schema electrică detaliată pe un set de desene separat.

The Unitate de putere hidraulică alimentarea circuitelor servovalvelor trebuie să furnizeze un fluid excepțional de curat — de obicei Clasa de curățenie ISO 4406 16/14/11 sau mai bună — deoarece servovalvele au un joc intern de 2–5 microni și sunt extrem de sensibile la contaminarea cu particule. Schema HPU pentru sistemele servo va afișa filtre de presiune de înaltă eficiență (evaluate la 3–10 microni absoluti) în plus față de filtrul standard de linie de retur.

Cum funcționează numerele etichetelor componente și listele de referințe

Fiecare componentă dintr-o schemă hidraulică profesională este etichetată cu o referință alfanumerică, cum ar fi V1, V2, CV3, RV1, CYL-A sau M1. Aceste etichete corespund unei liste de componente (numită și lista de materiale sau listă de piese) care apare fie în zona cu titlu a desenului, fie pe un document separat. Lista de componente vă oferă producătorul, numărul modelului și specificațiile cheie pentru fiecare componentă etichetată.

Pentru depanare, numărul etichetei este calea cea mai eficientă pentru a găsi fișa de date pentru o anumită componentă. Dacă schema arată că supapa V3 ar trebui să se miște atunci când solenoidul Y3 este alimentat, dar cilindrul nu se mișcă, căutați V3 în lista de componente pentru a găsi modelul exact de supapă, apoi preluați fișa de date pentru a verifica specificațiile bobinei electrice, opțiunile de configurare a bobinei și cerințele minime de presiune de funcționare.

Convenții comune de etichete pe care le veți întâlni

• P or PU — Unitate de pompă sau unitate de putere hidraulică
• M — Motor electric sau motor hidraulic (contextul determină care)
• V or DCV — Supapă de reglare direcțională
• RV — Supapă de siguranță
• CV — Supapă de reținere
• FC or FCV — Supapă de reglare a debitului
• CYL — Cilindru
• ACC — Acumulator
• F or FLT — Filtrul
• EL — Schimbător de căldură
• Y — Bobina solenoidală (din convenția germană „Zugmagnet” sau electromecanică)
• B or PS — Presostat sau senzor de presiune

Utilizarea schemelor pentru găsirea defecțiunilor și depanarea

Cea mai practică utilizare a schemelor hidraulice în munca de zi cu zi este diagnosticarea defecțiunilor. O schemă vă oferă o hartă logică a sistemului care vă permite să izolați sistematic o defecțiune, mai degrabă decât să ghiciți sau să schimbați piese la întâmplare. Tehnicienii hidraulici cu experiență folosesc un proces numit „separare pe jumătate” - folosind schema pentru a identifica punctul de mijloc al unui circuit suspect și testează acolo mai întâi, apoi elimină jumătate din circuit ca sursă de defecțiune cu fiecare test.

Diagnosticarea unui cilindru care nu se va extinde

Folosind schema, urmăriți calea fluxului care ar trebui să existe atunci când este dată comanda de extindere. Începând de la HPU, verificați dacă există presiunea în sistem. Urmați linia până la supapa de comandă direcțională — este electromagnetică alimentată (verificați schema electrică pentru semnalul de comandă)? Dacă se confirmă că solenoidul este alimentat, supapa se schimbă (presiunea ar trebui să apară la portul capacului cilindrului conform schemei)? Dacă apare presiune la capătul capacului, dar cilindrul nu se mișcă, problema este probabil pe partea de retur - o cale de retur blocată, o supapă de contrabalansare blocată sau o etanșare defectuoasă a cilindrului care ocolește fluidul de la capătul capacului la capătul tijei în interior.

Fiecare dintre acești pași de diagnosticare necesită să știți exact ce arată schematică ar trebui să se întâmple în fiecare punct. Fără schemă, testezi orb.

Identificarea simptomelor de contaminare pe o schemă

Atunci când un sistem hidraulic dezvoltă probleme legate de contaminare, schema vă ajută să înțelegeți care componente sunt cele mai expuse riscului. Supapele proporționale și servo cu degajări interne fine vor eșua mai întâi. Indicatorii de filtru - afișați pe schemă ca indicatori de presiune diferențială între elementele de filtrare - se vor declanșa mai devreme decât de obicei. Schema vă arată componentele critice pentru curățenie (de obicei cele cu un spațiu liber intern sub 10 microni), astfel încât să știți unde să concentrați inspecția atunci când este suspectată contaminarea.

Citirea schemelor alături de unitatea hidraulică în timpul punerii în funcțiune

În timpul punerii în funcțiune inițială a unui sistem, schema este utilizată pentru a verifica dacă fiecare supapă este în configurația corectă, fiecare setare a presiunii este corectă și fiecare cale de curgere funcționează așa cum este proiectată. O abordare sistematică implică verificarea fiecărei supape de siguranță prin crearea condiției de sarcină descrisă în procedura de punere în funcțiune și confirmarea că sistemul atinge presiunea de descărcare specificată - de obicei, utilizând un manometru de testare calibrat la punctul de testare prezentat pe schemă. HPU este de obicei pus în funcțiune mai întâi izolat, confirmând presiunea și debitul de ieșire a pompei, înainte ca componentele circuitului montate pe teren să fie activate.

Diferențele dintre schemele multi-actuatori simple și complexe

O schemă simplă cu un singur cilindru poate avea mai puțin de 20 de componente și se potrivește pe o singură coală A3. Un sistem complex de actionare multiple - cum ar fi o presă mare cu 12 cilindri, trepte de viteză multiple și cerințe simultane de susținere a sarcinii - poate rula până la 10 sau mai multe foi de desen cu sute de componente. Abordarea citirii se scalează în consecință.

Pentru schemele cu mai multe foi, fiecare foaie acoperă de obicei o zonă funcțională a mașinii, cu referințe încrucișate care arată unde o linie dintr-o foaie se conectează la o linie de pe o altă foaie. Aceste referințe încrucișate sunt afișate sub formă de stegulețe triunghiulare sau circulare cu un număr de foaie și o referință de linie - de exemplu, „→ SH3/L12”, ceea ce înseamnă că linia continuă pe foaia 3 la linia 12. Urmați întotdeauna aceste referințe încrucișate atunci când trasați o cale de curgere, mai degrabă decât să presupuneți că o linie care se termină la un steag este o fundătură.

Schemele mari pentru sistemele multi-actuatori includ adesea a tabel de funcții sau tabel de adevăr arătând ce solenoizi sunt alimentați în fiecare mod de funcționare a mașinii. Acest tabel este extrem de util pentru înțelegerea logicii sistemului fără a fi nevoie să urmăriți mental fiecare stare de supapă pentru fiecare condiție de funcționare. Dacă este inclus un astfel de tabel, citiți-l alături de schema - condensează logica circuitului într-un format ușor de scanat.

Sfaturi practice pentru îmbunătățirea vitezei și acurateței citirii schematice

Citirea fluentă a schemelor hidraulice este o abilitate construită prin expunerea repetată la diagrame reale, nu doar prin memorarea tabelelor de simboluri. Următoarele obiceiuri vă vor accelera semnificativ dezvoltarea.

• Imprimați întotdeauna schemele suficient de mari pentru a fi citite confortabil — A1 sau mai mare pentru sisteme complexe. Citirea unei scheme cu 20 de componente pe un tipărit A4 duce la identificarea greșită a conexiunilor și a tipurilor de linii.
• Utilizați un evidențiator pentru a urmări traseele fluxului - o culoare pentru calea de alimentare cu presiune, alta pentru calea de retur, o a treia pentru liniile pilot. Această stratificare vizuală dezvăluie rapid structura circuitului.
• Citiți întotdeauna lista de componente înainte de a studia simbolurile. Știind că o componentă este o „Supapă proporțională din seria Parker D1VW cu bobină centrată pe arc” vă spune mai mult decât simbolul despre comportamentul său.
• Când întâlniți un simbol necunoscut, căutați-l imediat, în loc să îl săriți peste. O singură componentă neidentificată poate face de neînțeles un întreg subcircuit.
• Exersați prin descărcarea de exemple de schema disponibile public de la producătorii de echipamente industriale - mulți publică scheme de instruire pentru tehnicienii de întreținere. Bosch Rexroth, Parker Hannifin și Eaton au toate resurse educaționale cu exemple de scheme adnotate.
• Când citiți o schemă pentru o mașină lângă care vă aflați, urmăriți fizic țevile și furtunurile de pe mașină în timp ce urmați liniile de pe schemă. Această punte între diagrama bidimensională și mașina tridimensională este cea mai rapidă modalitate de a interioriza modul în care schemele reprezintă realitatea.
• Acordați o atenție deosebită secțiunii Unitate hidraulică de fiecare dată când citiți o nouă schemă. HPU definește capacitatea sistemului de presiune, capacitatea de debit, standardul de filtrare și abordarea managementului termic - toate acestea limitând ceea ce poate face restul circuitului.

Majoritatea inginerilor hidraulici profesioniști ating un nivel confortabil de alfabetizare schematică în interior 3–6 luni de expunere regulată la documentația reală a sistemului. Tehnicienii de întreținere care lucrează zilnic cu același tip de mașină pot deveni cititori foarte rapidi ai acel stil schematic specific în 4–8 săptămâni . Cheia este implicarea consecventă și activă cu diagramele reale, mai degrabă decât revizuirea pasivă a diagramelor cu simboluri.
