Proiectarea sistemelor hidraulice: Ghidul complet de inginerie pentru mașini de încredere

Proiectarea sistemelor hidraulice este procesul disciplinat de transformare a energiei primare în mișcare mecanică controlată cu precizie prin fluid presurizat. Concluzia directă din față: un sistem hidraulic de încredere este construit pe patru decizii luate în ordine — setați presiunea de lucru, dimensionați debitul, alegeți arhitectura circuitului și selectați componente cu valori nominale verificate. Când inginerii opresc acea secvență și trec direct la selecția componentelor, consecințele tipice sunt supraîncălzirea, mișcarea lentă a actuatorului, cavitația pompei și modernizarea costisitoare pe teren. Acest ghid consolidează fluxul de lucru de proiectare, metodele de dimensionare, pârghiile de eficiență și greșelile obișnuite, susținute de tabele pe care le puteți utiliza ca referință în timpul unei revizuiri reale a designului.

Principii de bază de proiectare care determină performanța sistemului hidraulic

Fiecare sistem hidraulic respectă aceleași legi fizice. Presiunea creează forță, fluxul creează viteză, iar produsul dintre cele două definește puterea hidraulică. Sarcina proiectantului este să furnizeze acea putere actuatorului cu pierderi acceptabile și un comportament previzibil pe întregul ansamblu de operare.

Presiunea de lucru este primul parametru de fixat, deoarece determină dimensiunea oricărei alte componente. Mașinile industriale funcționează de obicei între 100 bar și 210 bar, în timp ce echipamentele mobile, unde greutatea contează, funcționează de obicei la 250 bar sau mai mult. Un plafon de presiune mai mare permite cilindri mai mici și rezervoare mai mici, dar crește, de asemenea, scurgerile interne, generarea de căldură și costul furtunurilor, fitingurilor și etanșărilor.

Debitul determină viteza actuatorului și stabilește direct deplasarea pompei. Un cilindru cu alezaj de 50 mm care trebuie să se extindă cu 400 mm în 4 secunde necesită 11,8 L/min de debit înainte de a lua în considerare scurgerile. Căderea de presiune între supape și fitinguri se adaptează la pătratul vitezei de curgere, astfel încât diametrele țevilor și furtunului trebuie selectate pentru a menține viteza fluidului sub 4,5 m/s pe partea de presiune și sub 1,5 m/s pe partea de retur.

Arhitectura circuitului: buclă deschisă, buclă închisă și menținerea sarcinii

Înainte de a selecta componentele individuale, inginerul trebuie să definească topologia circuitului. Cea mai comună arhitectură este circuitul în buclă deschisă, în care fluidul este extras din rezervor, livrat la actuator printr-o supapă direcțională și returnat în rezervor după efectuarea lucrărilor. Circuitele în buclă deschisă domină echipamentele industriale fixe, deoarece sunt simple, tolerante la contaminare și ușor de depanat.

Sistemele cu buclă închisă circulă fluidul direct între pompă și motor, doar o mică pompă de încărcare înlocuiește scurgerea. Aceste circuite oferă o eficiență mai mare în aplicațiile cu mișcare rotativă continuă, cum ar fi transmisii cu troliu și antrenări pe șenile, dar necesită o filtrare mai precisă și o înțelegere mai profundă a stabilității buclei. Pentru majoritatea mașinilor cu mișcare liniară, cum ar fi prese, ascensoare și cleme, o buclă deschisă cu un distribuitor de supape bine proiectat este alegerea potrivită.

Reținerea încărcăturii este o decizie separată de proiectare care nu trebuie să fie niciodată o idee ulterioară. Sarcinile verticale au nevoie de supape de contrabalansare, supape de reținere acționate pilot sau încuietori mecanice pentru a preveni deriva. Modul clasic de eroare este un cilindru orizontal care se deplasează sub gravitație atunci când bobina supapei direcționale se scurge în interior. Supapele de contrabalansare cu un raport pilot de 3:1 până la 8:1 sunt o soluție standard, iar presiunea lor de fisurare trebuie să fie setată cu cel puțin 30% peste contrapresiunea indusă de sarcină.

Acumulatoarele fac, de asemenea, parte din arhitectura circuitelor. Un acumulator cu vezică sau cu piston poate stoca energie pentru solicitările maxime de mișcare, poate reduce dimensiunea pompei, poate umezi vârfurile de presiune sau poate acționa ca o sursă de coborâre de urgență. Pentru aplicațiile cu un vârf scurt de debit mare, urmat de o perioadă lungă de inactivitate, un circuit de acumulator poate reduce cerințele debitului pompei cu până la 60%, cu economii directe la puterea motorului și generarea de căldură.

Un tratament complet al fizicii din spatele acestor circuite apare în explicația noastră despre principiul de funcționare al unui sistem hidraulic . Când proiectarea circuitului este stabilită, mulți producători preferă să achiziționeze pomparea, supapa și rezervorul ca o singură unitate preasamblată. A statie hidraulica personalizata care se potrivește cu schema circuitului elimină riscul de nepotrivire a dimensiunilor portului și simplifică instalarea din partea constructorului mașinii.

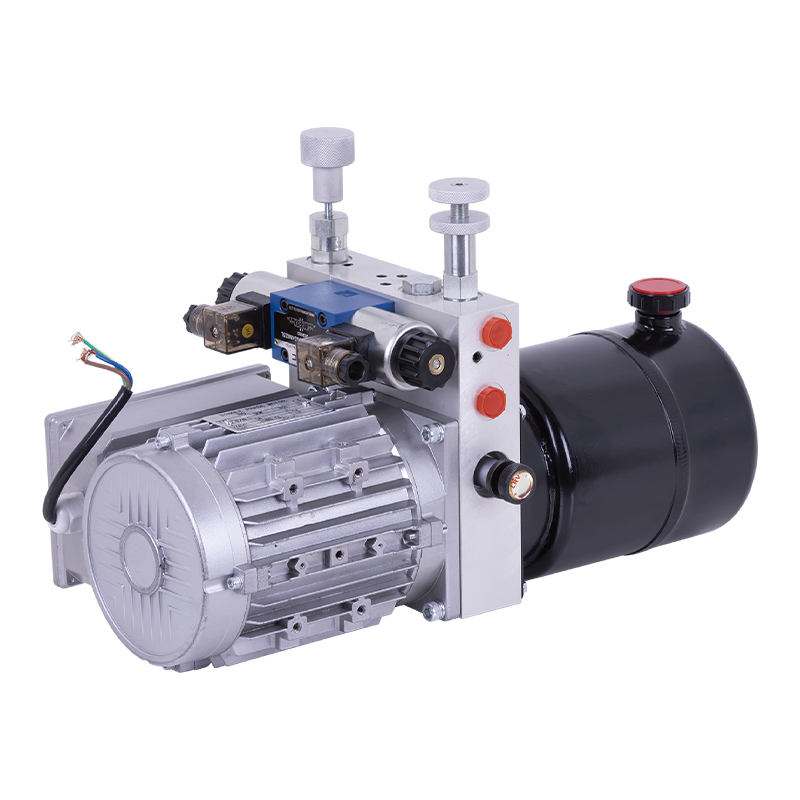

Producători de stații de pompare hidraulice cu ridicata, fabrică OEM/ODM Ningbo Panic Hydraulic Technology Co., Ltd este producători de stații de pompare hidraulice OEM/ODM din China și o fabrică de stații de pompare hidraulice, noi sp... Vizualizare produs →

• Circuite centrale deschise: debitul pompei revine în rezervor la presiune scăzută atunci când este în gol, cel mai bine pentru mașinile cu un singur actuator.
• Circuite cu centru închis: debitul pompei este blocat la supapă, permițând presiunii să rămână ridicate pentru un răspuns rapid la sistemele cu mai multe actuatoare.
• Circuite de detectare a sarcinii: pompa adaptează debitul și presiunea la cererea reală, reducând pierderile în regim de așteptare cu 30 până la 50%.
• Circuite regenerative: Uleiul din partea tijei este direcționat înapoi spre partea pistonului în timpul extinderii, crescând viteza fără debit suplimentar al pompei.

Dimensiunea componentelor: o prezentare practică pas cu pas

Cel mai rapid mod de a înțelege dimensionarea hidraulică este să lucrați printr-un exemplu concret. Luați în considerare o platformă de ridicare care trebuie să ridice o sarcină de 3.000 kg printr-o cursă de 200 mm în 6 secunde. Presiunea de proiectare este setată la 160 bar.

Pasul 1 — Calculați necesarul de forță. Forța gravitațională este de 3.000 kg înmulțită cu 9,81 m/s², ceea ce este egal cu 29,43 kN. Adăugați o toleranță de frecare de 10%, dând 32,4 kN ca forță necesară pentru piston.

Pasul 2 — Selectați alezajul cilindrului. Aria pistonului este împărțită forța la presiune: 32.400 N împărțit la 16 MPa este egal cu 2.025 mm². Aceasta corespunde unui diametru al alezajului de 50,8 mm, astfel încât următoarea dimensiune standard al alezajului este de 50 mm. Verificând selecția, un alezaj de 50 mm la 160 bari furnizează 31,4 kN, ceea ce este marginal mai mic decât estimarea care include frecarea; Creșterea de până la 63 mm oferă 49,9 kN, care este alegerea mai sigură pentru un lift de producție.

Pasul 3 — Determinați debitul necesar. Cursa de 200 mm în 6 secunde oferă o viteză a pistonului de 33,3 mm/s. Cu un alezaj de 63 mm, aria pistonului este de 3.117 mm², deci debitul este de 6,23 L/min. Adăugarea unei marje de scurgere de 15% produce un debit proiectat de 7,2 L/min.

Pasul 4 — Dimensionați pompa și motorul de antrenare. La 1.450 rpm, o cilindree a pompei cu viteze de 5,0 cc/toară furnizează 7,25 L/min. Puterea hidraulică este egală cu presiunea înmulțită cu debitul împărțit la 600: 160 bar x 7,2 L/min / 600 = 1,92 kW. Presupunând eficiența pompei de 85%, motorul instalat trebuie să furnizeze cel puțin 2,26 kW, deci un motor de 2,2 kW este minim, cu 3 kW ca o alegere mai robustă dacă ciclul de lucru este continuu.

Pentru proiectanții care doresc să omite calculele repetate de dimensionare pe mașini similare, folosind un sistem pre-proiectat unitate de putere platformă de ridicare economisește timp și reduce riscul de achiziție. Aceste unități potrivesc deja pompa, motorul, rezervorul și grupul de supape cu clasa de funcționare a aplicației, rămânând de specificat doar cilindrul și furtunurile de conectare.

Platformă de ridicare cu ridicata Producători de unități de putere, fabrică Ningbo Panic Hydraulic Technology Co., Ltd este producători și fabrici de unități de alimentare cu platformă de ridicare OEM/ODM din China, suntem specializați în întregi... Vizualizare produs →

Eficiență, generare de căldură și management termic

Sistemele hidraulice transformă energia mecanică în energie hidraulică și apoi înapoi în mișcare mecanică. Fiecare etapă de conversie pierde o parte de energie pentru încălzire. Un sistem tipic de pompă cu angrenaje fixe cu supape proporționale are o eficiență totală de 55 până la 75%, ceea ce înseamnă că 25 până la 45% din puterea de intrare devine căldură. Dacă o mașină consumă 10 kW și eficiența sistemului este de 65%, sarcina termică ajunge la 3,5 kW, suficient pentru a ridica un rezervor de 100 L cu 50°C în mai puțin de două ore fără un răcitor.

Cele mai eficiente măsuri de eficiență, clasificate în funcție de impact: pompe cu deplasare variabilă care reduc debitul în regim de așteptare; comenzi de detectare a sarcinii care potrivesc presiunea cu sarcina; circuite acumulatoare care transferă energia stocată la fazele de vârf; și supape cu cădere de presiune scăzută cu orificii mai mari pentru bobină.

Dimensionarea schimbătorului de căldură urmează o regulă simplă. Odată ce sarcina termică în kilowați este cunoscută, împărțiți-o la creșterea admisibilă a temperaturii deasupra mediului, înmulțită cu coeficientul de transfer de căldură al tipului de răcitor. De exemplu, o sarcină termică de 3 kW cu o creștere de 30°C și un coeficient de 0,025 kW/°C·m² necesită 4 m² de suprafață de răcire efectivă. Majoritatea schimbătoarelor de căldură răcite cu aer comerciale își listează capacitatea de disipare la o diferență standard de temperatură, astfel încât selecția este o căutare directă odată ce sarcina termică este fixată.

Pentru mașinile care funcționează intermitent cu pauze lungi, un rezervor dimensionat corect cu nervuri de răcire cu plăci de aluminiu elimină adesea necesitatea unui răcitor de ulei. În aplicațiile cu sarcină continuă, cum ar fi prese sau transmisii transportoare, o derivație termostatică de la supapa de siguranță înapoi la rezervor este o modalitate simplă, dar eficientă de a menține temperatura uleiului în fereastra optimă de 40 până la 55°C.

Considerații de proiectare a sistemului hidraulic specifice aplicației

Proiectarea sistemului hidraulic nu este niciodată pur teoretică; aplicația determină prioritățile. Un dispozitiv de ridicare a hayonului montat pe camion și o clemă de precizie pentru mașini-unelte au aceleași ecuații fundamentale, dar constrângerile lor de proiectare se află la capetele opuse ale spectrului.

Sisteme mobile și montate pe vehicul

Sistemele hidraulice mobile, cum ar fi ascensoarele din spate, remorcile de basculantă și platformele de lucru aeriene funcționează de la o sursă de alimentare de 12 V sau 24 V DC. Constrângerile de proiectare sunt severe: capacitate limitată a bateriei, plic compact și porniri la rece de iarnă. Aceste sisteme folosesc în mod obișnuit pompe cu angrenaje cu motor de curent continuu, colectoare integrale și rezervoare mici care dublează ca plăci de montare structurală. Un sistem de 24 V care consumă 120 A la vârf poate furniza aproximativ 2,4 kW de putere hidraulică, ceea ce determină limita practică a deplasării pompei și a presiunii de funcționare. Pentru această clasă de echipamente, un compact Unitate de putere DC cu dublă acțiune integrează pompa, motorul, rezervorul și supapele direcționale în cea mai mică amprentă posibilă, care este factorul decisiv pentru multe instalații ale vehiculelor.

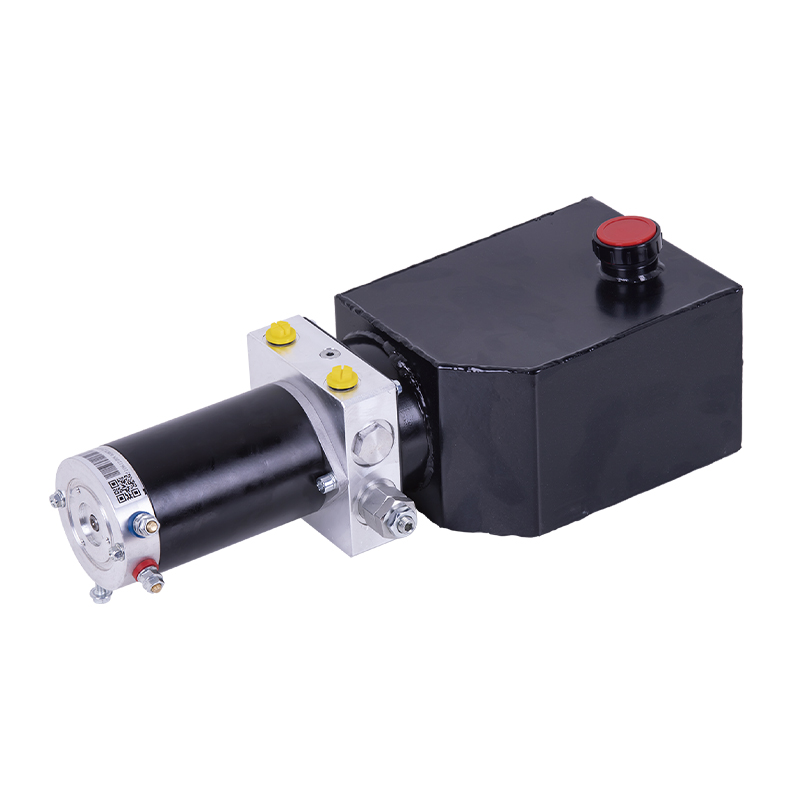

Unitate de alimentare cu dublă acțiune DC Producători, Fabrică de comerț cu ridicata - Ningbo Panic Hydr Ningbo Panic Hydraulic Technology Co., Ltd este producători de unități de putere cu acțiune dublă DC din China și o fabrică OEM/ODM, suntem specializați în întregi... Vizualizare produs →

• Medii marine și corozive: specificați componente din oțel inoxidabil sau placate cu zinc-nichel și fluid hidraulic demineralizat.
• Acționare de mare viteză: utilizați cilindri diferențiali și circuite regenerative pentru a reduce solicitarea pompei în timpul traversării rapide.
• Locuri de mare altitudine sau temperaturi extreme: reglați setarea de reducere a presiunii și alegeți un fluid cu vâscozitate scăzută pentru a asigura răspunsul la pornire la rece.

Greșeli obișnuite de proiectare a sistemului hidraulic și cum să le evitați

Datele defecțiunilor pe teren de la constructorii de mașini indică în mod repetat aceleași pași greșiți de proiectare. Recunoașterea acestor modele la începutul revizuirii designului ține proiectul departe de reluare și mașina departe de compartimentul de service.

1. Supradimensionarea pompei și subdimensionarea rezervorului. O pompă mare creează un debit mare pe care rezervorul trebuie să îl îmblânzească. Dacă volumul rezervorului este sub de 2,5 ori debitul pe minut, antrenarea aerului și spuma devin probleme cronice. Remediere: recalculați volumul rezervorului cu regula stabilită.
2. Ignorarea scăderii de presiune în cursuri lungi de furtun. Un furtun de 10 m cu un diametru interior de 1/4 inch poate consuma 15 până la 25 bari de presiune la 20 L/min. Acea pierdere de presiune se manifestă ca forță pierdută la actuator și căldură suplimentară. Remediere: utilizați un calculator de cădere de presiune înainte de a așeza furtunurile.
3. Selectarea supapelor numai după debit, fără verificarea presiunii nominale. O supapă nominală pentru 60 L/min la 50 bar se poate defecta prematur la 200 bar din cauza rezistenței inadecvate a corpului și a scurgerilor interne. Remediere: verificați valoarea nominală a presiunii din fișa de date la presiunea reală de funcționare.
4. Tratând filtrarea ca pe o idee ulterioară. Contaminarea cauzează mai mult de 70% din defecțiunile componentelor hidraulice. Un filtru de linie de retur evaluat la 10 micrometri cu un indicator de bypass este minim; sistemele servo necesită filtrare pe linia de presiune la 3 micrometri. Remediere: construiți un plan de filtrare în P&ID, nu ca supliment.
5. Uitând de curgerea laterală a tijei în cilindrii cu dublă acțiune. Deoarece tija deplasează volumul de fluid, debitul de retur poate fi mai mare decât debitul pompei. Dacă furtunul de retur și supapa sunt prea mici, contrapresiunea crește și reduce forța utilizabilă. Remediere: calculați întotdeauna raportul de suprafață și măriți calea de retur pentru fluxul pe partea de tijă.
6. Fără relief termic pe liniile de capăt blocate. Când un cilindru vertical este ținut de o supapă de contrabalansare, uleiul prins se extinde cu temperatura și poate genera peste 1.000 de bari de presiune. Remediere: instalați o supapă de descărcare termică de înaltă presiune setată la 250 până la 300 bar pe linia blocată.
