O supapă de control direcțională este volanul oricărui circuit hidraulic. Acesta decide unde merge uleiul presurizat, ce cilindru se extinde, ce motor se rotește și cât de repede se întâmplă. Dacă unitatea dvs. hidraulică furnizează debit, dar supapa este subdimensionată, aplicată greșit sau contaminată, întreaga mașină își pierde precizia și timpul de funcționare. Acest ghid explică cum să alegeți supapa de control direcțională potrivită pentru echipamentul dvs., ce specificații contează de fapt și cum să evitați cele mai frecvente greșeli.
Dacă cercetați acest subiect ca parte a unui proiect mai larg de unitate hidraulică, vă puteți explora opțiunile pe site-ul nostru site-ul principal pentru context pe unități hidraulice complete și accesorii pentru supape.
Ce este exact o supapă de control direcțională?
O supapă de control direcțională este un dispozitiv mecanic sau electro-mecanic care schimbă traseul fluidului hidraulic prin deplasarea unui element intern numit bobină sau poppet. Într-un sistem hidraulic, pompa generează debit, dar nu poate decide ce actuator trebuie să se miște. Supapa de control direcțională preia acest rol conectând porturile selectate într-o configurație specifică.
Majoritatea supapelor standard oferă între două și patru porturi, iar bobina lor se poate deplasa în două sau trei poziții. O supapă cu două poziții poate fi utilizată pentru un cilindru simplu care se extinde și se retrage. O supapă cu trei poziții are de obicei o poziție centrală în care toate porturile sunt blocate sau unde pompa este descărcată înapoi în rezervor. Condiția neutră sau de mijloc este adesea desemnată ca funcție centrală și afectează în mod direct modul în care se comportă sistemul atunci când supapa nu este acționată.
Supapele de control direcțional se împart în două mari familii: supape cu bobină și supape cu clapetă. Supapele cu bobină gestionează debite mai mari și sunt mai ușor de mutat sub presiune. Supapele cu clapetă asigură scurgeri extrem de scăzute și etanșare curată. Pentru echipamentele mobile și unitățile de putere statice deopotrivă, designul bobinei este implicit în industrie.
Dacă sunteți încă confuz cu privire la modul în care calea uleiului este de fapt inversată, articolul nostru despre modul în care este determinată direcția circuitului de ulei în timpul funcționării unității hidraulice explică întreaga logică în termeni simpli.
Principalele tipuri de supape de control direcțional
Supapele de control direcțional sunt clasificate după numărul lor de poziții, numărul de orificii, metoda de acționare și designul intern. Cea mai comună configurație în hidraulica industrială și mobilă este supapa cu patru căi și trei poziții, adesea scrisă ca 4/3. Primul număr reprezintă numărul de porturi de serviciu, al doilea reprezintă numărul de poziții de comutare.
O supapă 4/3 controlează un cilindru cu dublă acțiune și poate antrena și un motor bidirecțional. O supapă 3/2 este mai comună pentru cilindrii cu acțiune simplă sau controlul pilot. O supapă 2/2 este în esență un element de închidere sau de pornire/oprire.
Tabelul 1. Configurațiile obișnuite ale supapelor de control direcțional și utilizările lor principale. | Tip | Porturi | Poziții | Aplicație tipică |
| 2/2 | 2 | 2 | Control simplu pornire/oprire a debitului |
| 3/2 | 3 | 2 | Cilindru cu acțiune simplă |
| 4/2 | 4 | 2 | Cilindru cu dublă acțiune cu traseu fix |
| 4/3 | 4 | 3 | Cilindru cu dublă acțiune cu neutru variabil |
Metodele de acționare sunt la fel de importante. Supapele manuale folosesc pârghii, mânere sau pedale și sunt comune în cabinele mașinilor mobile. Electrovalvele folosesc o bobină electrică pentru a schimba bobina și sunt alegerea standard în sistemele automate. Supapele acționate cu pilot folosesc o presiune pilot mică pentru a deplasa o bobină mai mare, ceea ce permite solenoizilor compacti să controleze circuitele cu debit mare.
Supapele proporționale reprezintă o categorie separată. În loc să schimbe doar căile, ele modulează continuu poziția bobinei. Acest lucru permite reglarea treptată a presiunii și a debitului. În multe unități hidraulice moderne, o supapă direcțională proporțională înlocuiește atât o supapă de control direcțional, cât și o supapă de control al debitului.
Pentru cumpărători, alegerea între acționarea manuală, cu solenoid și proporțională determină dacă mașina poate fi automatizată, câtă energie electrică este necesară și ce sistem de control poate fi conectat.
Cum funcționează o supapă de control direcțională?
Principiul de lucru se bazează pe deplasarea unei bobine în interiorul unui orificiu șlefuit de precizie. Terenurile bobinelor sunt prelucrate astfel încât, la anumite poziții ale bobinei, conexiunile porturi specifice să fie deschise sau blocate. Când bobina se deplasează spre stânga, debitul pompei este direcționat către capătul capacului cilindrului, iar capătul tijei se conectează la rezervor. Când bobina se deplasează la dreapta, conexiunile se schimbă. Când bobina este centrată, funcția de centru determină rezultatul.
- Presiunea crește la admisia supapei atunci când pompa funcționează și bobina este în poziție neutră.
- Forța de acționare, fie manuală, electrică sau pilot, împinge bobina împotriva arcului de centrare.
- Terenurile încrucișate deschid porturile de lucru și direcționează presiunea către o parte a actuatorului în timp ce expun cealaltă parte la linia de retur.
- Bobina rămâne în poziția deplasată doar atâta timp cât este prezent semnalul de acționare, cu excepția cazului în care este o supapă de tip blocare care se blochează mecanic.
- După ce semnalul este îndepărtat, arcul readuce bobina în poziția neutră, iar actuatorul își menține sarcina în funcție de funcția centrală.
Timpul de răspuns al unei electrovalve standard este în intervalul de la 30 la 80 de milisecunde, în funcție de tensiunea bobinei. Pentru circuitele critice din punct de vedere al siguranței, un răspuns mai rapid înseamnă un risc mai mic de vârfuri de presiune. În circuitele cu debit mare peste 60 L/min, diametrul bobinei și viteza arcului cresc, astfel încât timpul de răspuns poate depăși 100 ms.
Funcția de centru este un factor de selecție crucial. O supapă cu centru închis blochează toate porturile și furnizează presiune completă la actuator, fără scurgeri. O supapă centrală deschisă conectează pompa la rezervor direct, oferind cea mai ușoară operare la cheie. O supapă centrală tandem descarcă pompa la presiune scăzută, ceea ce reduce generarea de căldură în condiții de așteptare.
Supape de control direcțional în unitățile de putere hidraulică

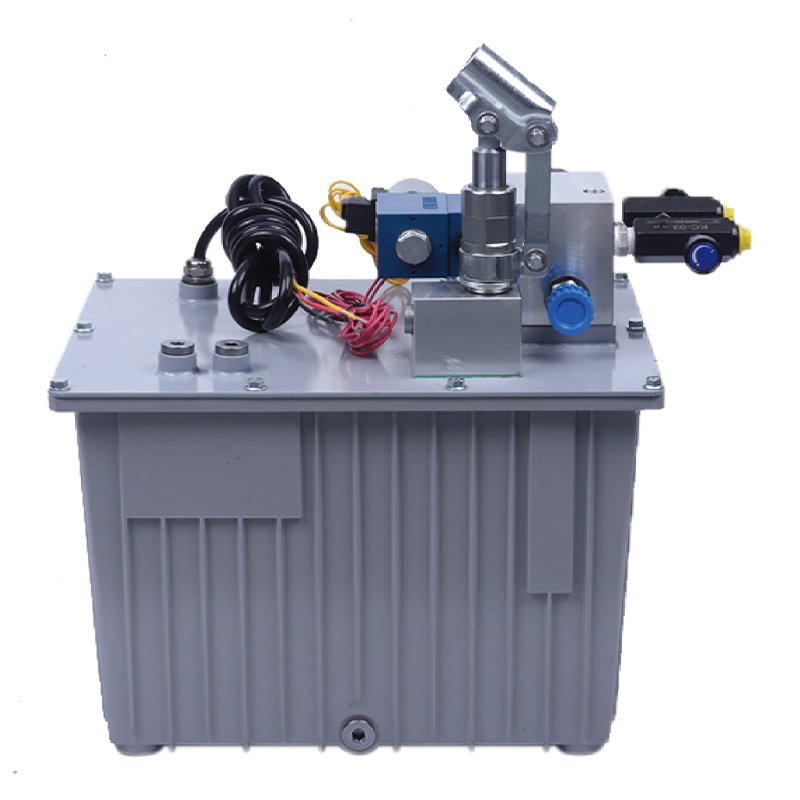

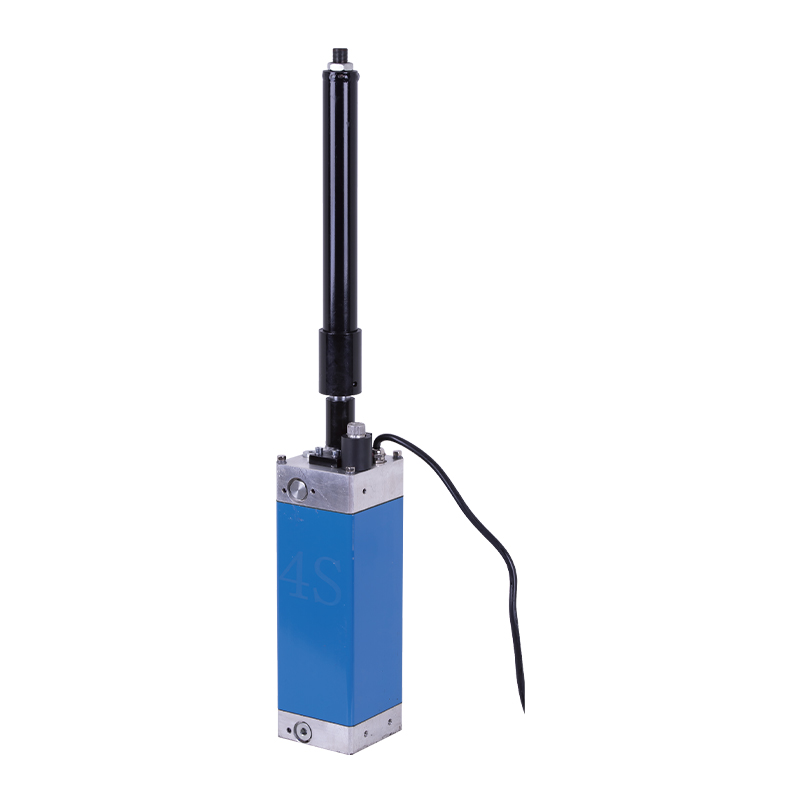

Unitatea dvs. de putere hidraulică creează un flux presurizat, dar fără o supapă de control direcțională nu poate efectua nicio lucrare utilă. În unitățile de putere compacte, supapa de control direcțională este adesea asamblată într-un bloc colector sau într-un grup de supape, astfel încât pompa completă, rezervorul și stiva de control să formeze un pachet funcțional.
Ningbo Panic Hydraulic Technology Co., Ltd. proiectează unități de putere în jurul supapelor de control direcțional încă de la început. Grupul de supape nu este o idee ulterioară. De exemplu, în grupul de supape de platformă hidraulică de ridicare din seria ET, funcția de control direcțional este integrată cu protecție la suprasarcină și compensare a presiunii, oferind platformei o viteză stabilă la sarcini diferite.

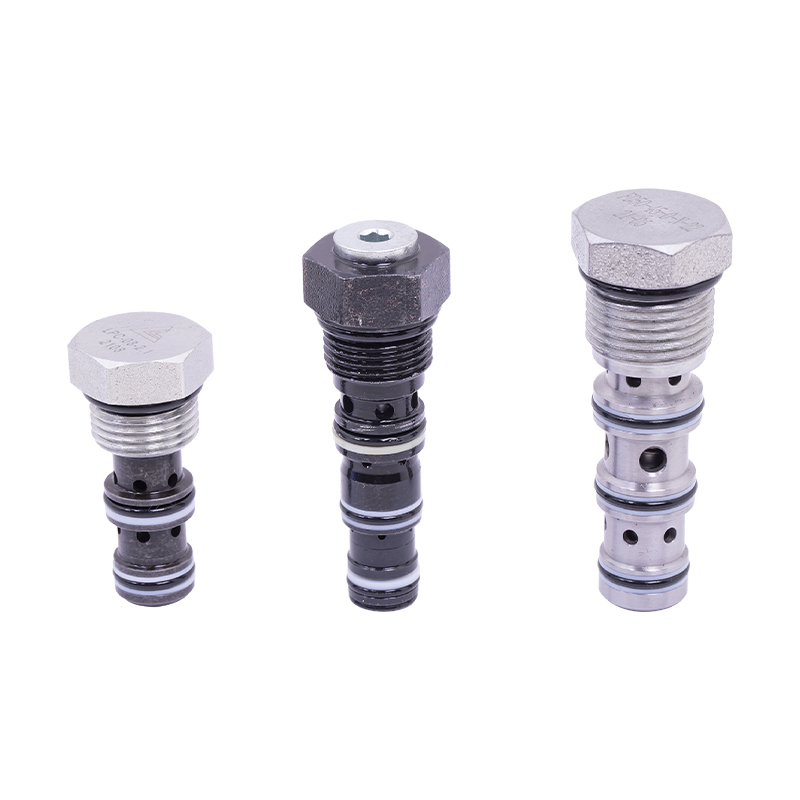

Electrovalvă hidraulică pentru control direcțional în unități de putere Această supapă solenoidală comută rapid pasajele uleiului hidraulic, făcând-o o componentă cheie pentru controlul precis al actuatorului în sistemele construite în jurul configurației supapelor direcționale. Vizualizare produs → Când comandați o unitate de alimentare standard, configurația supapei direcționale determină cablarea, dimensiunea rezervorului și dispunerea galeriei. Mișcarea unei stații de pompare cu motor de curent continuu este inversată fie prin schimbarea polarității electrice a unui motor reversibil, fie prin utilizarea unei supape direcționale care modifică debitul în timp ce motorul funcționează într-o singură direcție. A doua abordare este mai comună în seria noastră DC, deoarece simplifică cablarea și controlul.

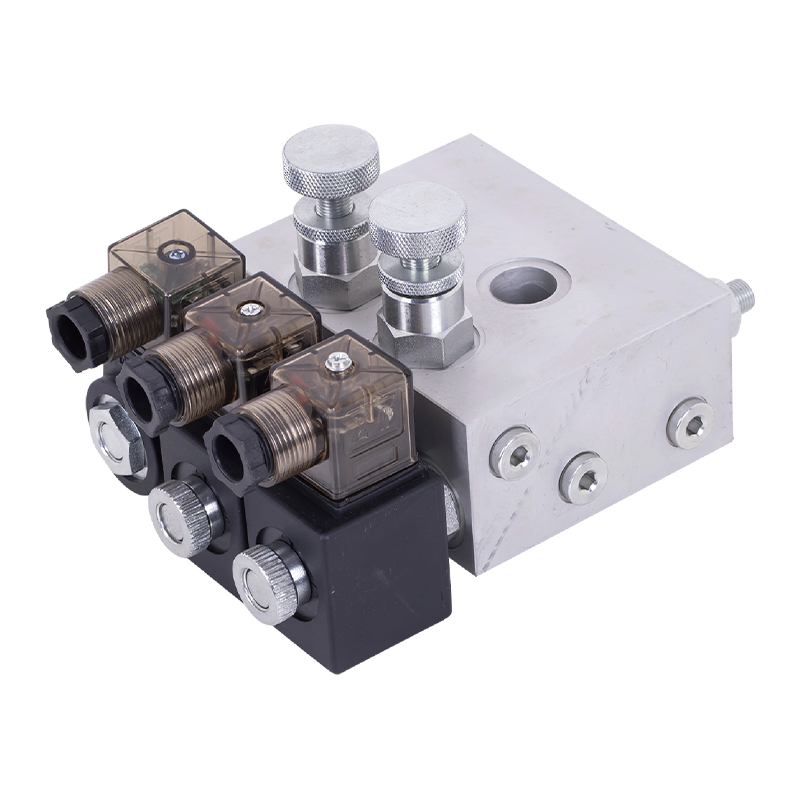

Bloc de supape hidraulice integrat pentru ansamblu colector compact Acest bloc de supape montează mai multe supape cu canale de curgere prelucrate cu precizie, reducând furtunurile și scurgerile în timp ce susține stive de control modulare pentru diferite unități de putere. Vizualizare produs → Blocurile de supape hidraulice și grupurile de supape de distribuție integrate sunt disponibile în mai multe configurații, de la un bloc cu două unități la un bloc cu patru unități. Atunci când o supapă de control direcțională este introdusă într-un astfel de bloc, rezultatul este o stivă de control extrem de modulară care acceptă o gamă largă de actuatoare fără a necesita un număr mare de furtunuri și fitinguri separate.
Bloc de supape integrat cu mai multe conexiuni cu două până la patru unități Disponibil în versiuni cu două, trei sau patru unități, acest bloc integrează mai multe funcții pentru a optimiza căile de ulei, a simplifica instalarea și a îmbunătăți stabilitatea sistemului pentru mașinile industriale. Vizualizare produs → Avantajul cheie al acestei abordări modulare este funcționalitatea. Dacă o secțiune de supapă eșuează, tehnicianul poate scoate acea componentă și o poate înlocui fără a goli întregul sistem, ceea ce reduce timpul de nefuncționare în mediile de producție aglomerate.
Cum să selectați o supapă de control direcțională pentru mașina dvs
Specificația corectă a supapei este decisă de patru factori: debitul, presiunea nominală, funcția supapei și tipul de control. A greși oricare dintre ele duce fie la mișcarea lentă a mașinii, la o defecțiune prematură sau la risipa de energie.
1. Evaluarea debitului
Selectați supapa cu un debit nominal egal cu sau puțin peste debitul maxim al sistemului. O supapă cu o capacitate nominală de 40 L/min care funcționează la limita sa produce o cădere mare de presiune, care se transformă în căldură. Practica standard din industrie recomandă operarea la 70 până la 80% din debitul nominal pentru serviciu continuu. De exemplu, dacă pompa dvs. furnizează 25 l/min, alegeți o supapă cu o capacitate de 30 până la 35 l/min.
2. Evaluarea presiunii
Presiunea maximă de lucru a supapei trebuie să depășească setarea supapei de siguranță a sistemului. Dacă ușurarea este setată la 25 MPa, supapa trebuie să fie nominală pentru cel puțin 31,5 MPa. Majoritatea producătorilor publică cote de presiune care urmează standardele ISO 4413, astfel încât un rating de 31,5 MPa este obișnuit în echipamentele mobile.
3. Funcția supapei și starea centrului
Alegeți starea neutră în funcție de tipul dvs. de sarcină. Dacă aveți nevoie ca cilindrul să-și mențină poziția atunci când supapa este centrată, utilizați o supapă cu centru închis. Dacă unitatea dumneavoastră de alimentare funcționează continuu cu un rezervor mare, un centru deschis poate scurta timpul de încălzire. Pentru majoritatea aplicațiilor mobile alimentate cu baterie, un centru tandem este ideal, deoarece descarcă pompa în intervalele de inactivitate.
4. Tip control
Comenzile cu solenoid permit conectarea la PLC și sistemele de la distanță. Comenzile manuale oferă operatorului feedback tactil direct. Comenzile proporționale asigură o accelerare și decelerare lină, ceea ce este esențial pentru sarcinile grele care ar putea oscila violent pe o supapă de direcție simplă.
În plus, supapa trebuie selectată în funcție de nivelul de filtrare al sistemului. Circuitele hidraulice mobile tipice necesită o curățenie ISO 4406 de 19/17/14 sau mai bună. Folosirea unei supape peste toleranța recomandată la contaminare duce la înțeparea bobinei, scurgeri interne și durata de viață scurtă.
Tabelul 2. Comparația funcției centrale pentru o supapă de control direcțională 4/3. | Funcția de centru | Conexiunea pompei | Reținerea actuatorului | Cea mai bună utilizare |
| Centru închis | Toate porturile blocate | Excelent | Circuite de sustinere a sarcinii, prindere |
| Centru deschis | Pompă la rezervor | Nu este disponibil | Sisteme în buclă deschisă, circuite low-cost |
| Centrul de tandem | Pompă la rezervor | Nu este disponibil | Sisteme mobile, putere baterie |
Aplicații comune ale supapelor de control direcțional în echipamente industriale
Supapele de control direcțional apar oriunde mișcările hidraulice trebuie să fie precise și repetabile. În industria de manipulare a materialelor, direcția unui transpalet sau înclinarea unei remorci basculante este gestionată de acțiunea de schimbare a supapei combinată cu unitatea de putere.

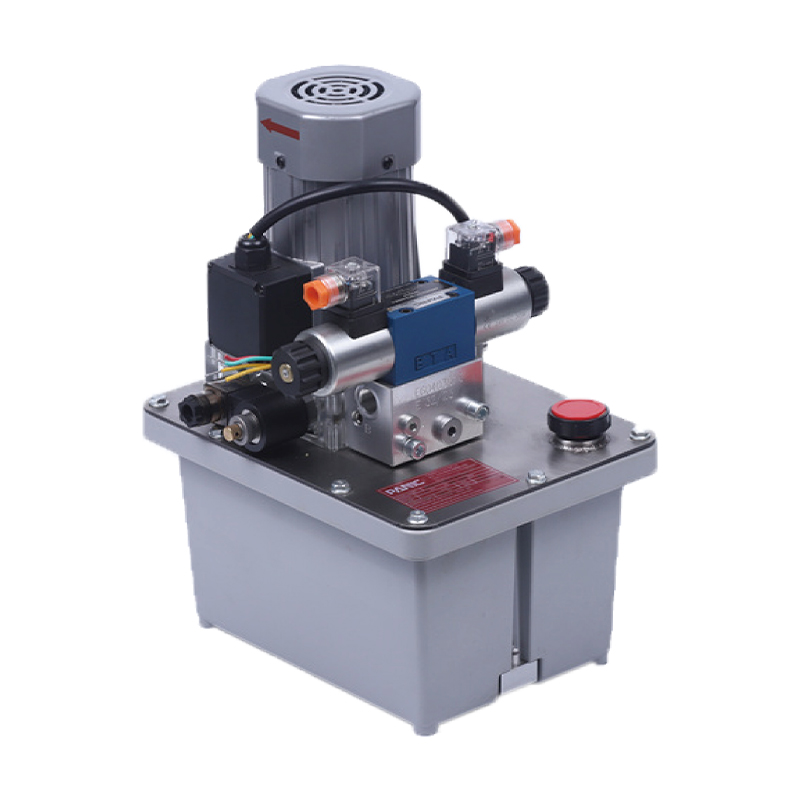

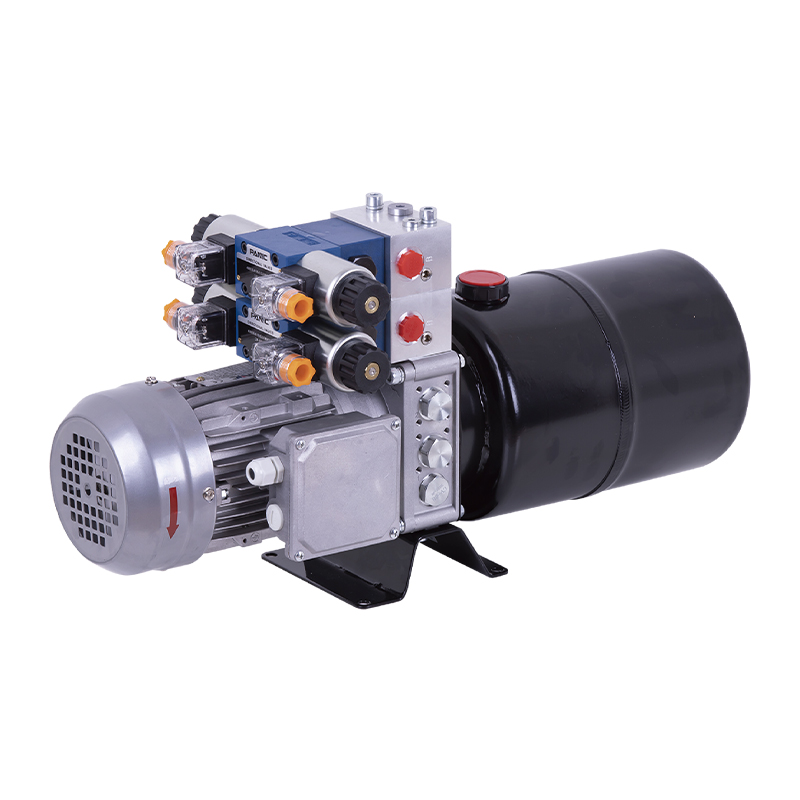

În sistemele de mașini-unelte, supapa de control direcționează lichidul de răcire și uleiul de tăiere către cilindrul potrivit la momentul potrivit. Pentru un circuit de strângere, supapa trebuie să se miște rapid pentru a bloca piesa de prelucrat, iar poziția centrală trebuie să mențină forța de strângere, astfel încât piesa să nu se miște în timpul prelucrării.

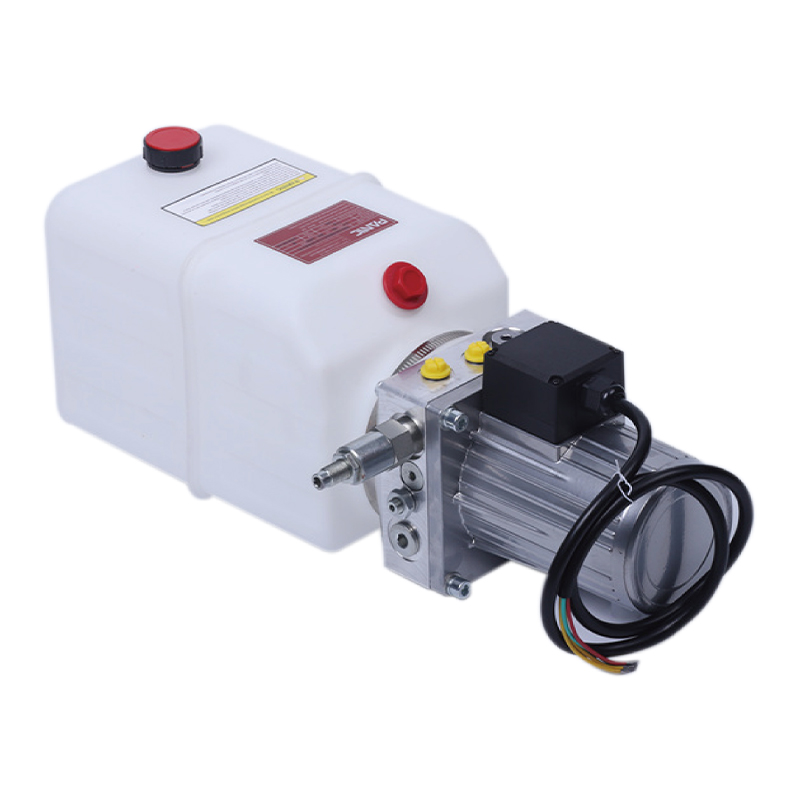

În echipamentele de ridicare, cum ar fi nivelele de andocare și ascensoarele foarfece, poziția neutră a supapei este adesea o poziție de menținere a sarcinii. O supapă de reținere acționată pilot este utilizată împreună cu supapa direcțională pentru a preveni coborârea platformei în jos.
Operațiunile logistice cu mișcare rapidă se bazează pe supape de control direcțional mai mult decât cred oamenii. Fiecare stivuitor electrohidraulic, fiecare platformă de ridicare pentru camion și fiecare platformă de ridicare mobilă depind de aceeași supapă de bază, indiferent dacă este deplasată manual sau acţionată de un buton.
Pentru un mini transpalet, supapa direcțională este adesea o supapă electromagnetică compactă 3/2 montată direct pe pompă. Când operatorul apasă butonul, solenoidul se schimbă și direcționează fluxul către cilindrul de ridicare. Când butonul este eliberat, arcul întoarce bobina și cilindrul ține sarcina. Acest ciclu simplu se repetă de mii de ori pe zi.
La lifturile auto, supapa trebuie să se ocupe atât de funcțiile de ridicare, cât și de înclinare, adesea cu o singură supapă direcțională combinată cu un divizor de debit. Grupul de supape trebuie să funcționeze în mod fiabil în aer liber pe ploaie, praf și temperaturi extreme, motiv pentru care specificațiile de etanșare contează la fel de mult ca debitul.
Depanarea problemelor obișnuite ale supapelor de control direcțional
Cele mai multe defecțiuni ale supapelor sunt trei probleme: lipirea bobinei, scurgerile interne și arderea solenoidului.
Cauze și soluții
Lipirea bobinei rezultă de obicei din uleiul contaminat. Particulele și resturile fine se încadrează în spațiul dintre bobină și manșon. Remediul este înlocuirea filtrului de ulei și spălarea circuitului. Dacă bobina încă se lipește, dezasamblați supapa și verificați orificiul pentru zgârieturi.
Scurgerile interioare apar atunci când suporturile bobinei sunt uzate sau când marginile de etanșare sunt deteriorate. Calea de scurgere permite presiunii să ocolească actuatorul, iar mașina își pierde viteza. O verificare rapidă este de a măsura scăderea de presiune pe supapă în timp ce actuatorul este ținut la opritor. O creștere a debitului de bypass indică marginile bobinei uzate.
Arsarea solenoidului este adesea un semn de tensiune scăzută. Bobina atrage un curent mai mare atunci când tensiunea sistemului este sub valoarea nominală, ceea ce crește temperatura și în cele din urmă arde izolația. O altă cauză comună este frecvența de comutare. Controlul secvenței brute care schimbă supapa de mai mult de zece ori pe minut creează stres termic. În acest caz, este necesară o bobină cu capacitate de utilizare mai mare.
Întreținerea preventivă include verificarea rezistenței bobinei în raport cu specificațiile producătorului, verificarea conectorului electric este curat și strâns și confirmarea faptului că temperatura uleiului nu depășește 60 de grade Celsius pentru etanșările standard. La 60 de grade, durata de viață a unui inel O tipic este de aproximativ jumătate din ceea ce ar fi la 40 de grade.
Întrebări frecvente despre supapele de control direcțional
Care este diferența dintre o supapă de control direcțională și o supapă de control al debitului?
O supapă de control direcțională schimbă doar traseul fluidului. Nu restricționează fluxul. O supapă de control a debitului adaugă o restricție dimensionată intenționat care reglează cantitatea de fluid care trece prin ea. În multe sisteme, o supapă direcțională proporțională îndeplinește ambele funcții.
Poate fi folosită o supapă de control direcțională atât pentru cilindri, cât și pentru motoarele hidraulice?
Da. O supapă cu patru căi controlează un cilindru cu dublă acțiune și, de asemenea, inversează rotația unui motor hidraulic. Viteza motorului depinde de debit, iar direcția acestuia depinde de porturile sub presiune.
Care este presiunea maximă de lucru pentru o supapă de control direcțională standard?
Pentru hidraulica mobilă, majoritatea ventilelor standard au o presiune maximă de la 25 la 35 MPa, în funcție de producător și de dimensiunea orificiului. Supapa ar trebui să fie întotdeauna specificată deasupra setării sistemului a supapei de siguranță.
Cât de des trebuie inspectată o supapă de control direcțională?
În condiții industriale normale, o verificare vizuală lunară și un test funcțional anual sunt frecvente. În ciclurile de funcționare înalte cu funcționare de 24 de ore, uleiul trebuie analizat lunar și supapa trebuie verificată pentru timpul de răspuns la fiecare șase luni.
Blocul supapelor trebuie curățat periodic?
Da. Exteriorul poate fi șters pentru a preveni pătrunderea prafului în orificiul bobinei. Filtrarea internă trebuie menţinută prin înlocuirea cartuşelor filtrante la intervalele recomandate de proiectantul sistemului.
Ce este un bloc de supape hidraulice?
Un bloc de supape hidraulice este un colector prelucrat care găzduiește mai multe supape direcționale, supape de siguranță și supape de reținere într-un singur corp compact. Reduce numărul de furtunuri și fitinguri, făcând sistemul mai fiabil și mai ușor de întreținut.
Gânduri finale
Alegerea corectă a supapei de reglare direcțională nu este un lux tehnic. Este o cerință funcțională. O supapă dimensionată corect crește timpul de funcționare al mașinii, reduce consumul de energie și simplifică întreținerea viitoare. Indiferent dacă construiți o tablă hidraulică, o platformă de ridicare sau o stație hidraulică completă, supapa care direcționează uleiul determină dacă mașina funcționează conform intenției.
Începeți cu numerele debitului și presiunii. Confirmați starea centrală care se potrivește cu circuitul dvs. Decideți dacă o supapă manuală, electromagnetică sau proporțională se potrivește mediului operator. Apoi confirmați nivelul de curățenie al uleiului dvs. Acești patru parametri acoperă cea mai mare parte a diferenței critice dintre un circuit fiabil și o problemă cronică.
Dacă specificați o unitate de putere hidraulică, verificați întotdeauna grupul de supape împreună cu pompa și rezervorul. Supapa de control direcțională interacționează cu ambele, iar o nepotrivire în orice punct provoacă căldură, zgomot sau pierderea controlului.
