Cum funcționează presiunea hidraulică? Ghidul complet

Cum funcționează presiunea hidraulică: răspunsul scurt

Presiunea hidraulică funcționează prin transmiterea forței printr-un fluid închis, incompresibil - aproape întotdeauna ulei - dintr-un punct în altul. Când o pompă împinge fluidul într-un sistem etanș, presiunea crește și acționează în mod egal în toate direcțiile pe fiecare suprafață cu care intră în contact. Această presiune este apoi direcționată către un cilindru sau motor, unde se transformă înapoi în forță mecanică sau rotație. Rezultatul este capacitatea de a muta sarcini enorme cu echipamente relativ compacte.

Principiul de bază este Legea lui Pascal: presiunea aplicată unui fluid închis este transmisă nediminuată prin acel fluid. Exprimat matematic, P = F/A, unde P este presiunea în pascali sau psi, F este forța aplicată în newtoni sau lire și A este aria în metri pătrați sau inci pătrați. Această relație înseamnă că, schimbând suprafața unui cilindru, un sistem poate înmulți sau reduce forța în mod dramatic - același motiv pentru care un tehnician de 70 kg care apasă un mâner mic de pompă poate ridica o presă de 20 de tone.

Fiecare sistem hidraulic industrial — de la o presă de fabrică la un excavator de construcții — se bazează pe același lanț de evenimente: a Unitate de putere hidraulică (HPU) generează fluid sub presiune, supapele de control îl direcționează, iar actuatoarele îl transformă în lucru. Înțelegerea fiecărui pas dezvăluie de ce sistemul hidraulic rămâne alegerea preferată oriunde contează atât densitatea mare a forței, cât și controlul precis.

Legea lui Pascal: Fizica din spatele fiecărui sistem hidraulic

Blaise Pascal și-a formulat legea mecanicii fluidelor în 1653, dar implicațiile sale inginerești au devenit pe deplin exploatate abia în secolele al XIX-lea și al XX-lea, odată cu dezvoltarea etanșărilor de precizie și a țevilor de oțel de înaltă rezistență. Ideea de bază este înșelător de simplă: lichidele nu se comprimă semnificativ la presiuni normale de lucru, astfel încât orice forță pe care o introduceți la un moment dat se propagă instantaneu și uniform în orice alt punct al sistemului.

Luați în considerare un exemplu de bază cu doi cilindri. Dacă aplicați 100 N de forță unui piston cu o suprafață de 1 cm², presiunea rezultată este de 100 N/cm² = 1 MPa. Conectați acel cilindru mic printr-o țeavă umplută cu fluid la un cilindru mai mare cu o suprafață de 100 cm² și aceeași presiune de 1 MPa acționează pe întreaga suprafață de 100 cm² - producând o forță de ieșire de 10.000 N. Sistemul a înmulțit forța cu un factor de 100 fără niciun aport suplimentar de energie. Compensația este deplasarea: pistonul mic trebuie să se deplaseze cu 100 mm pentru a deplasa pistonul mare cu doar 1 mm. Energia este conservată; forța este amplificată în detrimentul vitezei și cursei.

Acest principiu de multiplicare a forței este motivul pentru care hidraulica apare oriunde greutatea și compactitatea contează împreună. Un cilindru pneumatic care lucrează la 8 bari (0,8 MPa) produce o forță modestă deoarece presiunea aerului este limitată. Un cilindru hidraulic care funcționează la 250 bar (25 MPa) - o presiune de funcționare industrială tipică - furnizează o forță de aproximativ 30 de ori mai mare de la aceeași dimensiune a alezajului.

Componentele de bază ale unui sistem hidraulic

Un circuit hidraulic complet este format din mai multe componente interdependente. Fiecare joacă un rol specific, iar slăbiciunea în orice legătură - o etanșare uzată, o supapă subdimensionată, un rezervor contaminat - degradează performanța întregului sistem.

Rezervor

Rezervorul stochează fluidul de lucru și permite bulelor de aer și căldurii să se disipeze înainte ca fluidul să recirculeze. Rezervoarele industriale sunt dimensionate la aproximativ 2-3 ori debitul pe minut al pompei pentru a asigura un timp de staţionare adecvat. O pompă de 50 L/min se împerechează de obicei cu un rezervor de 100-150 L. Rezervorul găzduiește, de asemenea, filtre de aerisire, un vizor de nivel, dopuri de scurgere și adesea un indicator de temperatură, ceea ce îl face centrul de monitorizare a sănătății al circuitului.

Pompa hidraulica

Pompa nu creează presiune direct; creează flux. Presiunea se dezvoltă numai atunci când acel flux întâlnește rezistență - o sarcină, o supapă sau o cale blocată. Trei tipuri de pompe domină aplicațiile industriale și mobile:

• Pompe cu viteze — simplu, ieftin, potrivit pentru presiuni de până la aproximativ 250 bar. Numai deplasare fixă.
• Pompe cu palete — mai silențios decât pompele cu angrenaje, presiuni moderate până la aproximativ 175 bar, eficiență volumetrică bună.
• Pompe cu piston — cea mai mare eficiență, capabilă de 350–700 bar, deplasare variabilă posibilă, preferată pentru utilizări industriale și mobile solicitante.

Pompele cu piston cu deplasare variabilă sunt deosebit de valoroase într-o unitate de putere hidraulică, deoarece reduc automat puterea atunci când cererea scade, reducând consumul de energie și generarea de căldură în timpul ciclurilor de sarcină parțială.

Supape de control

Supapele sunt sistemul nervos al unui circuit hidraulic. Supapele de control direcțional (DCV) direcționează fluxul către orice actuator are nevoie. Supapele de limitare a presiunii (PRV) limitează presiunea maximă a sistemului - de obicei stabilită cu 10-15% peste presiunea maximă de funcționare - pentru a proteja componentele de suprasarcină. Supapele de control al debitului măsoară viteza cu care fluidul intră sau iese dintr-un actuator, controlând direct viteza actuatorului. Supapele de reținere previn refluxul. Supapele proporționale și servo adaugă un control electronic fin, permițând poziționarea în buclă închisă sau reglarea forței cu o repetabilitate a poziționării mai bună de 0,01 mm în aplicații de precizie.

Actuatoare

Actuatoarele transformă energia hidraulică înapoi în lucru mecanic. Cilindrii liniari produc forță de împingere sau tragere; motoarele hidraulice rotative produc cuplu și rotație. Forța de ieșire a cilindrului este calculată ca F = P × A, astfel încât se dezvoltă un cilindru de 100 mm (aria ≈ 78,5 cm²) care funcționează la 200 bar (20 MPa). aproximativ 157.000 N — sau 16 tone — forță de împingere . Acest nivel de forță de la un servomotor electric de dimensiune echivalentă ar necesita un motor de câteva ori mai mare și mai greu.

Filtre și condiționare a fluidelor

Contaminarea este cea mai mare cauză a defecțiunii componentelor hidraulice – responsabilă pentru aproximativ 70-80% din toate defecțiunile premature, conform datelor din industria fluidelor. Filtrele pe linia de retur, filtrele de aspirație și sistemele de filtrare off-line cu buclă de rinichi mențin nivelurile de curățenie. Aplicațiile cu servovalve necesită de obicei clasa de curățenie ISO 16/14/11 sau mai bună, ceea ce înseamnă mai puțin de 1.300 de particule mai mari de 4 µm per mililitru de fluid.

Ce este o unitate de putere hidraulică și de ce contează

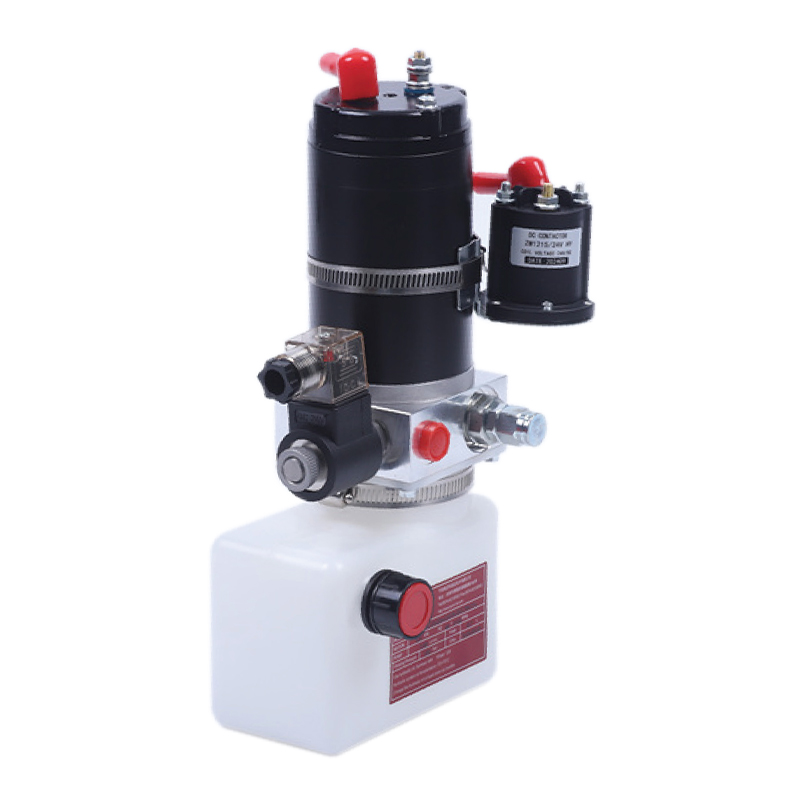

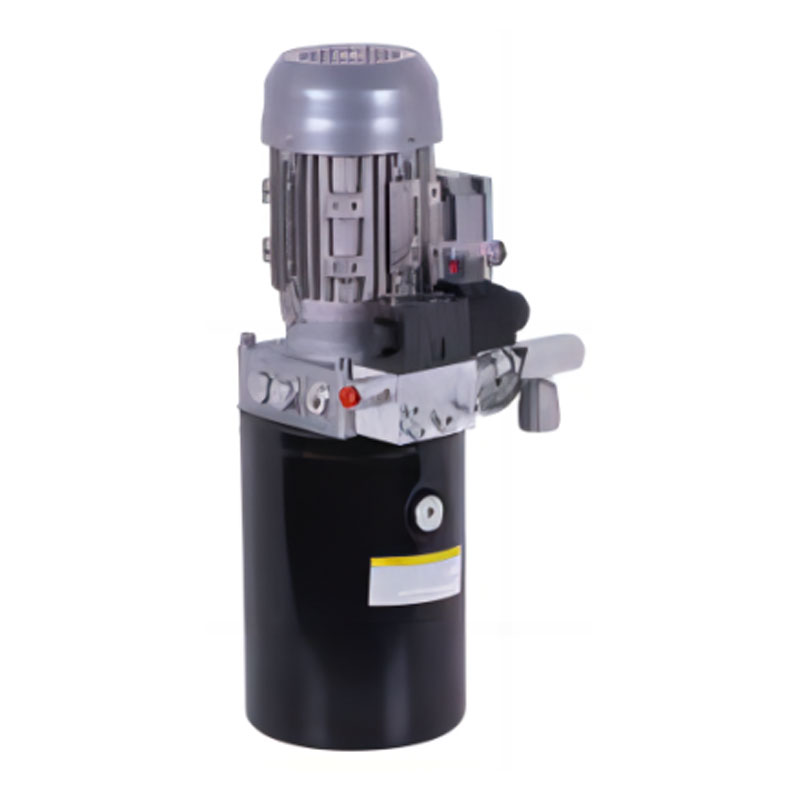

A Unitate de putere hidraulică (HPU) - numit uneori un pachet de energie hidraulică - este un ansamblu autonom care integrează rezervorul, pompa, motorul principal (motor electric sau motor cu ardere), supapa de limitare a presiunii, filtrul, schimbătorul de căldură și instrumentele într-o singură unitate ambalată. În loc să împrăștie aceste componente pe cadrul unei mașini, HPU le consolidează într-un singur sistem proiectat care poate fi instalat, întreținut și schimbat ca unitate.

HPU variază de la unități compacte de banc care produc 1–5 kW și funcționează la 70–150 bar până la unități industriale de putere multi-megawați care conduc prese de oțel la presiuni de peste 400 bar. O unitate de putere hidraulică industrială de gamă medie poate împerechea un motor electric de 30 kW cu o pompă cu piston axial de 45 cc/tur, un rezervor de 200 L, un schimbător de căldură răcit cu apă care menține temperatura uleiului la 45–55°C și un filtru de retur de 10 µm - toate montate pe un cadru de bază din oțel acoperit cu pulbere.

Specificații cheie de evaluat la selectarea unui HPU

Designul HPU implică, de asemenea, alegeri cu privire la redundanță. Procesele critice - sistemele de control al platformei offshore, laminoarele oțelului, echipamentele de sprijin la sol a aeronavei - folosesc adesea unități hidraulice duplex cu două pompe, în care una funcționează și alta la comutare automată. Costurile de întrerupere în aceste medii pot depăși zeci de mii de dolari pe oră, făcând redundanța rațională din punct de vedere economic chiar și la costuri de capital semnificative.

Cum se formează, se stabilizează și se controlează presiunea

Înțelegerea comportamentului dinamic al presiunii – nu doar formula statică – este esențială pentru oricine proiectează sau depanează sisteme hidraulice. Presiunea nu se pornește pur și simplu. Se ridică, atinge vârfuri, oscilează și se stabilizează în modele care depind de tipul pompei, viteza de răspuns a supapei, lungimea conductei și compresibilitatea fluidului.

Spikes de presiune și ciocan de apă

Când o supapă direcțională se închide rapid, impulsul fluidului în mișcare nu are încotro. Rezultatul este o presiune tranzitorie - un vârf - care poate atinge de 2-5 ori presiunea de funcționare la starea de echilibru în mai puțin de 5 milisecunde. Un sistem care funcționează la 200 de bari poate vedea vârfuri tranzitorii peste 500 de bari. Aceste vârfuri obosesc fitingurile pentru furtunuri, crapă blocurile colectoare și distrug etanșările în cicluri repetate. Designerii le contracarează cu acumulatori de presiune (care absorb vârful de energie), supape cu închidere lentă sau supape de reținere acționate pilot cu viteze de deschidere controlate.

Rolul supapei de reducere a presiunii

Fiecare sistem hidraulic trebuie să aibă o supapă de limitare a presiunii (PRV) stabilită sub presiunea nominală a celei mai slabe componente. Dacă un actuator ajunge la sfârșitul cursei cu pompa încă în funcțiune, presiunea ar crește altfel până când ceva se rupe. PRV se deschide atunci când presiunea depășește punctul său de referință, ocolind debitul înapoi în rezervor. Aceasta nu este o condiție de funcționare normală - un PRV care se deschide continuu irosește energie sub formă de căldură și semnalează o problemă de proiectare a sistemului sau de funcționare. Designul corect direcționează fluxul PRV numai în timpul evenimentelor reale de suprasarcină, ținându-l închis în marea majoritate a timpului.

Acumulatoare: Stocarea energiei hidraulice

Un acumulator hidraulic este un vas sub presiune care conține un gaz preîncărcat (aproape întotdeauna azot) separat de fluidul hidraulic printr-o vezică, piston sau diafragmă. Când presiunea sistemului depășește preîncărcarea gazului, fluidul comprimă gazul și stochează energie. Când presiunea scade - în timpul unei creșteri a cererii sau a unei defecțiuni a pompei - gazul se extinde și împinge fluidul înapoi în circuit. Acumulatoarele îndeplinesc trei funcții principale: stocarea energiei pentru suplimentarea cererii de vârf, alimentarea cu presiune de urgență pentru acționarea în siguranță a opririi și amortizarea pulsațiilor. Un acumulator cu vezică de 20 L preîncărcat la 150 bar poate furniza un supliment scurt de debit de 8–12 L la presiunea sistemului - suficient pentru a finaliza o mișcare critică pentru siguranță a supapei chiar și după pierderea pompei.

Fluid hidraulic: Mediul care face ca totul să funcționeze

Fluidul dintr-un sistem hidraulic nu este doar un mediu de transmisie a forței. Unge simultan fiecare suprafață în mișcare din interiorul pompei, supapelor și actuatoarelor, duce căldura departe de punctele fierbinți, protejează suprafețele metalice de coroziune și suspendă particulele de contaminare până când ajung la un filtru. Alegerea unui fluid greșit sau lăsarea acestuia să se degradeze distruge componentele mai repede decât aproape orice alt factor individual.

Vâscozitatea și dependența ei de temperatură

Vâscozitatea este cea mai critică proprietate a fluidului. Majoritatea unităților hidraulice industriale specifică ulei mineral ISO VG 46 - un grad de vâscozitate de 46 centistokes (cSt) la 40°C. Pe măsură ce temperatura crește la 80°C, vâscozitatea scade la aproximativ 12 cSt; la 20°C poate fi 100 cSt sau mai mare. Funcționarea sub vâscozitatea minimă cauzează contactul metal-metal și uzura rapidă; funcționarea peste vâscozitatea maximă cauzează cavitație, răspuns lent și vid ridicat la admisia pompei. Majoritatea sistemelor vizează 25–54 cSt la admisia pompei pentru un echilibru optim.

Tipuri de fluide și aplicațiile lor

• Ulei mineral (ISO VG 32–68) — cea mai comună, lubrifiere și stabilitate bună, rentabilă, nu rezistentă la foc.
• Apă-glicol (HF-C) — rezistent la foc, utilizat în apropierea cuptoarelor și a mașinilor de turnare sub presiune, reduce durata de viață a pompei cu 30–40% în comparație cu uleiul mineral.
• Ester fosfat (HF-D) — rezistență excelentă la foc, utilizată în aeronave și în generarea de energie; necesită materiale speciale de etanșare (EPDM, PTFE) și manipulare dedicată a fluidelor.
• Esteri biodegradabili (HETG, HEES) — utilizat în zone sensibile din punct de vedere ecologic, cum ar fi silvicultură, marină și prelucrarea alimentelor; se biodegradează peste 28 de zile în sol; de obicei, de 3–5 ori costul uleiului mineral.
• Fluide cu conținut ridicat de apă (HWCF, 95% apă) — cost foarte scăzut și rezistent la foc, dar lubrifierea slabă necesită reducerea ponderii componentelor și înlocuirea frecventă a fluidului.

Contaminarea fluidelor și monitorizarea

Contoarele de particule, senzorii de umiditate și analizoarele de vâscozitate sunt acum instalate în mod obișnuit pe unități hidraulice mai mari, ca parte a programelor de monitorizare a stării. Contoarele de particule online care prelevează fluidul din conducta de retur pot detecta un rulment al pompei care se deteriorează cu săptămâni înainte ca acesta să se defecteze în mod catastrofal - traducându-se mai degrabă în ferestre de întreținere planificate decât în ​​opriri de urgență. Conținutul de apă de peste 0,05% în uleiul mineral emulsionează fluidul, distruge pelicula de ulei de pe suprafețele lagărelor și promovează rugina. S-a demonstrat că chiar și 500 ppm (0,05%) de apă reduce durata de viață a rulmenților cu role cu până la 75%.

Tipuri de sisteme hidraulice și cum diferă

Nu toate sistemele hidraulice sunt configurate în același mod. Arhitectura circuitului determină cât de eficient este utilizată puterea, cât de receptiv se simte sistemul și modul în care gestionează solicitările simultane de la mai multe actuatoare.

Sisteme cu centru deschis vs. sisteme cu centru închis

Într-un sistem cu centru deschis, fluidul circulă continuu înapoi în rezervor prin supapele direcționale atunci când niciun actuator nu se mișcă. Acest lucru este simplu și ieftin, dar risipește energie în mod continuu. Într-un sistem cu centru închis, puterea pompei nu este utilă nicăieri atunci când actuatoarele sunt în gol - astfel încât pompa trebuie fie să fie descărcată, fie oprită, fie sistemul este echipat cu o pompă cu deplasare variabilă, compensată cu presiune, care reduce puterea la un debit aproape de zero. HPU-urile industriale moderne folosesc aproape exclusiv circuite în centru închis cu pompe cu deplasare variabilă , reducând consumul de energie inactiv cu 60–85% în comparație cu alternativele cu deplasare fixă în centru deschis.

Sisteme de detectare a sarcinii

Un sistem hidraulic cu senzor de sarcină (LS) monitorizează continuu presiunea cerută de actuatorul cu cea mai mare cerere și comandă pompei să furnizeze suficientă presiune și debit pentru a satisface cererea, plus o marjă mică (de obicei 15-25 bar peste presiunea de sarcină). Pompa nu funcționează niciodată mai greu decât este necesar. Sistemele de detectare a sarcinii sunt standard pentru echipamentele mobile moderne — excavatoare, macarale, mașini agricole — unde sarcina variază dramatic de la secundă la secundă, iar eficiența consumului de combustibil are un impact direct asupra economiei de exploatare. Un excavator cu senzor de sarcină poate consuma cu 15–25% mai puțin combustibil decât o mașină echivalentă cu presiune fixă ​​pe același ciclu de funcționare.

Sisteme electro-hidraulice

Sistemele electro-hidraulice înlocuiesc acţionarea supapelor mecanice sau pilot-hidraulice cu solenoizi electronici, supape proporţionale sau servovalve controlate de PLC-uri sau controlere de mişcare dedicate. Acest lucru permite profiluri programabile de forță și poziție, înregistrarea datelor, diagnosticarea defecțiunilor și integrarea cu rețelele de automatizare din industrie. La mașinile de turnat prin injecție, servocontrolul electro-hidraulic menține presiunea de injecție cu ± 1 bar din punctul de referință și poziția la 0,05 mm - capabilități care transformă calitatea și repetabilitatea produsului. Unitatea de putere hidraulică din aceste instalații încorporează de obicei motoare cu turație variabilă (VSD), unde cererea de viteză a motorului electric urmărește direct, reducând în continuare consumul de energie cu 30-50% în comparație cu modelele HPU cu viteză fixă.

Aplicații din lumea reală unde presiunea hidraulică este indispensabilă

Presiunea hidraulică apare într-o gamă mai largă de industrii decât își dau seama majoritatea oamenilor. Densitatea forței și controlabilitatea pe care hidraulica le oferă pur și simplu nu sunt reproduse de nicio altă tehnologie la costuri și o scară comparabile.

• Construcții și terasamente — Un excavator de 20 de tone utilizează presiune hidraulică la 350 bar pentru a exercita o forță de săpare de peste 150 kN. Întregul set de funcții de braț, braț, cupă și balansare este alimentat de o singură unitate de putere hidraulică integrată în șasiul mașinii.
• Presare si modelare industriala — Presele hidraulice de formare a metalelor funcționează de la 100 la 80.000 de tone de forță. O presă de forjare de 5.000 de tone este imposibilă fizic cu orice altă tehnologie la dimensiune echivalentă.
• Petrol și gaze offshore — Sistemele de control hidraulic submarin funcționează la până la 690 de bari pentru a acționa dispozitivele de prevenire a erupțiilor și supapele pentru pomul de Crăciun la adâncimi de apă care depășesc 3.000 m. HPU de suprafață este proiectat cu redundanță completă și monitorizare continuă.
• Aviație și aerospațială — Sistemele hidraulice ale aeronavelor comerciale funcționează de obicei la 207 bari (3.000 psi), iar aeronavele de ultimă generație se deplasează la 345 bari (5.000 psi) pentru a reduce greutatea conductei și a actuatorului. Suprafețele de control al zborului, trenul de aterizare și frânele depind toate de presiunea hidraulică.
• Prelucrare oțel și metale — Laminoarele folosesc controlul hidraulic al decalajului (HGC) pentru a menține distanța între role la 10 µm, controlând direct grosimea benzii. HPU-urile pentru laminoare pot livra 1.000–5.000 L/min la 250–350 bar.
• Marină și construcții navale — Sistemele de cârmă de pe navele mari folosesc berbeci hidraulici pentru a întoarce cârmele cântărind sute de tone. Sistemele de acoperire a trapei și macarale de pe navele de marfă sunt alimentate integral hidraulic.
• Turnare prin injecție — Forțele hidraulice de strângere pe mașinile mari de turnat prin injecție ajung la 5.000 de tone sau mai mult, ținând jumătățile de matriță închise împotriva presiunii de injecție a plasticului topit la până la 2.000 bar.

Probleme obișnuite de presiune hidraulică și cauzele lor fundamentale

Atunci când un sistem hidraulic are performanțe insuficiente sau eșuează, simptomele arată adesea similar la suprafață - actuatoare lente, mișcare neregulată, zgomot excesiv, supraîncălzire - dar cauzele principale diferă. Diagnosticarea greșită duce la înlocuirea componentelor scumpe care nu reprezintă problema reală.

Presiune scăzută sau instabilă

Cauzele posibile includ o pompă uzată cu o scurgere internă ridicată (verificați eficiența volumetrică - orice sub 85% la o pompă cu piston indică uzură), o supapă de limitare a presiunii setată prea scăzută sau blocată parțial deschisă, uzura bobinei supapei interne care permite scurgerile transversale sau defecțiunea etanșării cilindrului care ocolește fluidul din partea cu presiune înaltă a pistonului în partea tijă. Un test sistematic de presiune în fiecare etapă a circuitului - ieșirea pompei, post-valvă, la actuator - izolează rapid defecțiunea.

Căldură excesivă

Lichidul hidraulic peste 65–70°C se degradează rapid. Jumătățile de viață a fluidului la fiecare 10°C crește peste 60°C. Generarea de căldură este întotdeauna cauzată de scăderea presiunii peste o restricție - o supapă parțial închisă, un filtru înfundat, o conductă subdimensionată sau o supapă de siguranță care se deschide prea des. Dacă schimbătorul de căldură funcționează continuu la capacitate maximă, sistemul are o problemă fundamentală de eficiență energetică , nu doar o problemă de răcire. Pompele cu cilindree variabilă, comenzile de detectare a sarcinii și liniile dimensionate corespunzător abordează cauza principală; adăugarea unui răcitor mai mare tratează doar simptomul.

Cavitație și aerare

Cavitația are loc atunci când presiunea locală a fluidului scade sub presiunea sa de vapori, formând bule de vapori care explodează violent când presiunea își revine - generând zgomot ca pietrișul într-o cutie de tablă și erodând suprafețele metalice la viteze de câțiva microni pe oră. Aerarea introduce bule de aer din spuma rezervorului, o scurgere a îmbinării conductei de aspirație sau un nivel scăzut al fluidului. Ambele condiții distrug pompele rapid și provoacă un comportament spongios, imprevizibil al actuatorului. Vacuum la intrarea pompei peste 0,3 bar (225 mmHg) este un indicator de avertizare timpurie fiabil al riscului incipient de cavitație.

Scurgeri externe

Defectarea etanșării la garniturile tijei cilindrului, fitingurile furtunurilor și fețele corpului supapei este cea mai vizibilă problemă hidraulică. Chiar și o mică scurgere externă - 1 picătură pe secundă - se ridică la aproximativ 2-3 litri pe zi și peste 700 de litri pe an. Dincolo de costul fluidelor, scurgerile externe creează pericole de incendiu (uleiul atomizat pe o suprafață fierbinte se aprinde la aproximativ 150°C pentru uleiul mineral), contaminarea mediului și pericole de alunecare. Majoritatea defecțiunilor de etanșare se datorează unor tranzitorii excesive de presiune, elastomerii de etanșare care atacă fluidul contaminat sau selecția incorectă a materialului de etanșare pentru tipul de fluid.

Eficiența energetică în unitățile hidraulice moderne

Hidraulica a fost criticată istoric pentru eficiența energetică slabă în comparație cu acționările electrice. Această critică a fost valabilă pentru sistemele cu deplasare fixă, cu viteză fixă, în care pompa a funcționat la capacitate maximă, indiferent de cerere. Proiectele moderne de unități hidraulice au redus acest decalaj în mod substanțial prin pompe cu cilindree variabilă, motoare de antrenare cu viteză variabilă, comenzi cu senzor de sarcină și circuite regenerative.

O acționare hidraulică cu viteză variabilă servocontrolată - care combină un servomotor cu o pompă cu cilindree fixă ​​- poate egala eficiența energetică a unei acționări electrice directe pe mai multe cicluri de funcționare, păstrând în același timp densitatea forței, conformitatea și toleranța la suprasarcină a sistemului hidraulic. În turnarea prin injecție, proiectele de modernizare VSD-HPU arată în mod constant economii de energie de 40–60% față de instalațiile vechi de HPU cu viteză fixă, cu perioade de amortizare de 18–36 de luni.

Circuitele hidraulice regenerative recaptează energia în timpul retragerii cilindrului - deosebit de valoroase în aplicațiile de presă verticală în care un berbec greu coboară sub gravitație. Prin direcționarea fluxului de retur printr-un motor hidraulic conectat la arborele pompei, sistemele recuperează 20-40% din energia potențială pe care un circuit convențional ar arunca pur și simplu printr-o supapă de siguranță sub formă de căldură.

Acumulatorul hidraulic joacă, de asemenea, un rol de eficiență: prin stocarea energiei în perioadele cu cerere scăzută și eliberarea acesteia în timpul cererii de vârf, un acumulator dimensionat corespunzător permite unui HPU mai mic și mai eficient să servească aceeași sarcină de vârf - reducând atât costul de capital, cât și costul energiei de funcționare simultan.

Practici de întreținere care prelungesc durata de viață a sistemului hidraulic

Un sistem hidraulic bine întreținut realizează în mod regulat 20-30 de ani de viață productivă. Sistemele neglijate eșuează prematur, adesea cu daune colaterale costisitoare - o pompă de cavitație care distruge supapele din aval în același eveniment de defecțiune sau o supapă servo contaminată care își încorporează propriul orificiu și transmite deșeuri abrazive la următoarea componentă.

1. Prelevarea și analiza fluidelor la fiecare 500–1.000 de ore de funcționare — numărul de particule, conținutul de apă, vâscozitatea, numărul de acid și concentrațiile de metal de uzură spun povestea completă a stării înainte ca problemele să devină defecțiuni.
2. Înlocuirea elementului filtrant la indicatorul de presiune diferențială, nu doar la un program calendaristic — un sistem ușor încărcat poate funcționa 2.000 de ore între modificări; un sistem puternic încărcat poate avea nevoie de modificări la 500 de ore.
3. Rezervor inspection and cleaning at every major fluid change — nămolul și lacul se acumulează pe pereții rezervorului și pe dopurile de scurgere, eliberând particule în fluidul proaspăt.
4. Inspecția furtunului la fiecare 6 luni — furtunul hidraulic are o durată de viață limitată la oboseală, indiferent de aspectul stării. Majoritatea producătorilor recomandă o durată de viață maximă de 6 ani de la data fabricației sau 4 ani de funcționare, oricare dintre acestea survine primul.
5. Testarea supapei de limitare a presiunii anual — PRV-urile pot deriva, se pot lipi sau vorbește. Un PRV care se deschide cu 20 bar sub punctul de referință irosește energie și limitează performanța sistemului; unul care rămâne închis permite suprapresiunea sistemului în timpul blocării actuatorului.
6. Imagini termice în timpul funcționării — camerele cu infraroșu identifică rapid punctele fierbinți la supapele parțial blocate, fitingurile de înaltă rezistență sau murdărirea schimbătorului de căldură pe care singuri indicatori de temperatură nu le pot localiza.

Întreținerea proactivă a unei unități hidraulice este aproape întotdeauna mai ieftină decât reparația reactivă. Înlocuirea pompei pe un HPU de 200 kW ar putea costa 8.000-15.000 de lire sterline în piese și manoperă. Producția pierdută în timpul perioadelor de nefuncționare neplanificate în așteptarea pieselor și a inginerilor depășește de obicei 50.000 GBP pe zi în industriile cu proces continuu – făcând chiar și programele agresive de întreținere preventivă extrem de rentabile.
