O unitate de putere hidraulică este construită din șase grupuri funcționale care lucrează împreună: a rezervor care stochează și condiționează fluidul, a pompa care transformă energia mecanică în flux, an motor electric care antrenează pompa, a ansamblu supapă care dirijează și reglează presiunea, a circuit de filtrare care protejează suprafețele interne de contaminare și hardware-ul de sprijin, cum ar fi răcitoarele, acumulatorii, colectoarele, etanșările și instrumentele. Fiecare dintre aceste componente ale unității hidraulice are un efect direct asupra stabilității presiunii sistemului, a duratei de viață a fluidului și a duratei de funcționare a unității înainte de a avea nevoie de service.
Dimensiunea și calitatea fiecărei piese depind de ciclul de funcționare, temperatura ambiantă și presiunea cerută de actuatoarele din aval. O unitate construită pentru o presă de ștanțare care se declanșează la fiecare câteva secunde are nevoie de un răspuns al supapei și o capacitate de răcire diferită decât o unitate care ține o clemă statică ore în șir. Potrivirea componentelor la ciclul de funcționare real, mai degrabă decât utilizarea implicită la o configurație standard de catalog, este de obicei diferența dintre o unitate de alimentare care durează un deceniu și una care necesită o reconstrucție în doi ani.
De asemenea, ajută să ne gândim la o unitate hidraulică ca o buclă închisă, mai degrabă decât o colecție de piese separate. Calitatea fluidului stabilită de rezervor și circuitul de filtrare afectează uzura pompei, uzura pompei afectează scurgerile interne și generarea de căldură, căldura afectează vâscozitatea, iar vâscozitatea afectează cât de precis pot controla debitul supapele. O verigă slabă din orice grup de componente se afișează în cele din urmă ca un simptom în altă parte a circuitului, motiv pentru care depanarea unei unități de alimentare aproape întotdeauna trebuie să înceapă cu starea fluidului înainte de a analiza orice parte individuală.
Secțiunile de mai jos parcurg fiecare grup de componente majore, ce se schimbă între configurații, standardele și punctele de date la care se referă inginerii în mod obișnuit atunci când specifică piesele și modelele de defecțiuni care apar cel mai des în domeniu.
Proiectarea rezervorului și capacitatea fluidului
Rezervorul face mai mult decât să rețină ulei. Acesta stabilește aerul antrenat, disipează căldura prin suprafața sa și permite contaminanților să piardă înainte ca fluidul să fie atras înapoi în admisia pompei. Un rezervor care este subdimensionat pentru debitul pompei va recircula fluidul fierbinte, aerat, ceea ce accelerează oxidarea și scurtează durata de viață a etanșării în toate celelalte componente din circuit.
Rapoartele de dimensiuni utilizate în practică
O regulă de pornire utilizată pe scară largă dimensionează rezervorul la de trei până la cinci ori debitul nominal al pompei în galoane pe minut , exprimat în galoane. O unitate construită în jurul unei pompe de 20 GPM ar folosi de obicei un rezervor de 60 până la 100 de galoane, cu capătul inferior rezervat unităților care includ deja răcire auxiliară.
| Tip de serviciu | Raport recomandat rezervor-debit | Configurație tipică a deflectorului |
| Funcționare continuă, sarcină termică mare | 4:1 până la 5:1 | Placă deflectoare pe toată înălțimea cu difuzor de retur |
| Serviciu intermitent, lucru standard de presă | 3:1 până la 4:1 | Deflector parțial care separă aspirația și returul |
| Unități mobile sau cu spațiu limitat | 2:1 până la 3:1 | Doar difuzor intern, fără deflector complet |
Rapoarte generale de dimensionare a rezervorului la care se face referire în practica de proiectare hidraulică industrială.
Rezervoarele transportă, de asemenea, porturile de umplere și de scurgere, un aerisire cu un element de desicare sau particule, un dop de scurgere magnetic pentru a prinde resturile feroase de uzură și un vizor sau un indicator de nivel în stil plutitor. Omiterea ștecherului magnetic este o scurtătură comună pentru construcția de unități hidraulice cu costuri reduse și este una dintre cele mai ieftine completări în ceea ce privește protecția la uzură pe care o oferă.
Plasarea deflectoarelor și proiectarea liniei de retur
Placa deflectoare internă este adesea trecută cu vederea, dar plasarea acesteia determină cât de mult timp de păstrare are fluidul înainte de a fi tras înapoi în pompă. Un deflector așezat prea aproape de orificiul de aspirație scurtează distanța efectivă de decantare și permite fluidului aerat să recircule mai repede decât poate degaza. Conductele de retur sunt de obicei tăiate la un unghi de 45 de grade și poziționate sub suprafața fluidului pentru a reduce stropirea și formarea de spumă, iar un racord de difuzor pe linia de retur împrăștie fluxul pe o zonă mai largă, mai degrabă decât să direcționeze un flux de mare viteză direct către peretele rezervorului.
Materiale rezervoare și tratarea suprafeței
Oțelul carbon rămâne materialul standard al rezervorului din motive de cost, de obicei finisat cu o acoperire interioară rezistentă la tipul specific de fluid utilizat, deoarece uleiul mineral, apa-glicolul și fluidele biodegradabile interacționează fiecare în mod diferit cu oțelul netratat. Rezervoarele din oțel inoxidabil apar pe unități în medii de calitate alimentară, spălare sau corozive în care defecțiunea acoperirii ar introduce risc de contaminare. Rezervoarele de aluminiu apar pe construcții mobile și sensibile la greutate, schimbând o oarecare rezistență la denivelări pentru o reducere semnificativă a greutății.
Tipuri de fluid hidraulic și selecția vâscozității
Fluidul în sine este o componentă de lucru, nu doar un mediu, iar alegerea unei clase greșite subminează toate celelalte părți din circuit, indiferent de cât de bine sunt specificate acele părți.
Categorii comune de fluide
- Uleiuri anti-uzură pe bază de minerale — alegerea implicită pentru marea majoritate a unităților de putere hidraulice industriale, oferind un echilibru bun între cost, lubrifiere și performanță aditivă.
- Fluide rezistente la foc (apă-glicol sau ester fosfat) - utilizat în apropierea metalelor fierbinți, a operațiunilor de sudare sau a turnătoriilor unde o defecțiune a conductei hidraulice în apropierea unei surse de aprindere creează un risc real.
- Fluide biodegradabile — specificate pentru echipamentele mobile care lucrează în apropierea căilor navigabile sau în locuri sensibile din punct de vedere ecologic, de obicei la un cost suplimentar față de uleiul mineral.
- Lichide alimentare — utilizat acolo unde este posibil contactul accidental cu produsul alimentar, formulat fără pachetele de aditivi care se găsesc în uleiurile industriale standard.
Gradul de vâscozitate și temperatura de funcționare
Vâscozitatea este în general specificată de gradul ISO, cu ISO 32 și ISO 46 acoperind majoritatea aplicațiilor industriale cu climă moderată și ISO 68 rezervat unităților care funcționează la temperaturi ambientale constant ridicate. Rularea unui fluid care este prea subțire pentru temperatura de funcționare crește scurgerile interne prin pompă și supape, scăzând eficiența volumetrică, în timp ce fluidul prea gros crește restricția de admisie a pompei și poate înfometarea pompei la pornire în condiții reci. Un indice de vâscozitate peste 100 indică faptul că fluidul rezistă la diluare pe măsură ce temperatura crește, ceea ce contează mai mult la unitățile care văd o variație mare a temperaturii sezoniere decât la instalațiile interioare cu climatizare controlată.
Tipuri de pompe utilizate în unitățile de alimentare hidraulice
Pompa setează debitul și, în combinație cu reglarea supapei de siguranță, presiunea maximă de lucru a întregii unități. Trei arhitecturi de pompe acoperă marea majoritate a unităților de alimentare hidraulice industriale.
- Pompe cu viteze — deplasare fixă, construcție simplă, tolerantă la contaminare moderată, de obicei evaluată la 3.000 psi și potrivită pentru aplicații sensibile la costuri cu nevoi de debit constant.
- Pompe cu palete — funcționare mai silențioasă decât pompele cu angrenaje, eficiență bună în intervalul de presiune medie de până la aproximativ 3.500 psi și o alegere comună în cazul în care nivelurile de zgomot contează, cum ar fi în apropierea posturilor de operator.
- Pompe cu piston — disponibil cu deplasare fixă sau variabilă, capabil de 5.000 psi sau mai mare, și alegerea standard atunci când o unitate are nevoie de control al debitului cu presiune compensată sau cu senzor de sarcină pentru a economisi energie sub sarcină variabilă.
Deplasare fixă versus variabilă
O pompă cu deplasare fixă furnizează un debit constant la o anumită viteză a arborelui, indiferent de sarcină, debitul în exces este ocolit prin supapa de siguranță sub formă de căldură. O pompă cu cilindree variabilă, compensată cu presiunea, își reduce puterea proprie odată ce sistemul atinge presiunea stabilită, ceea ce reduce substanțial generarea de căldură și consumul electric de unități cu perioade lungi de stație. Costul inițial mai mare al unei pompe variabile este adesea recuperat în câțiva ani prin costuri mai mici de răcire și energie pentru unitățile care își petrec cea mai mare parte a ciclului ținând presiunea mai degrabă decât mișcând debitul.
Montarea pompei și cuplarea antrenării
Majoritatea pompelor industriale se montează direct pe motor printr-o carcasă clopot și un cuplaj flexibil, mai degrabă decât o transmisie prin curea, ceea ce menține alinierea constantă a arborelui și evită întreținerea supraîntinderii curelei. Alegerea materialului de cuplare contează mai mult decât ar părea - un cuplaj prea rigid transmite vibrațiile motorului direct în arborele pompei și accelerează uzura rulmentului, în timp ce un cuplaj prea moale se poate termina în cazul inversărilor bruște de sarcină. Toleranța de aliniere între motor și arborele pompei este de obicei menținută la câteva miimi de inch, deoarece alinierea greșită dincolo de acest interval apare ca o scurgere prematură a etanșării arborelui cu mult înainte de a afecta performanța.
Indicatori de eficiență volumetrică și uzură
O nouă pompă cu piston funcționează în mod obișnuit cu o eficiență volumetrică de 92 până la 97%, ceea ce înseamnă că doar un mic procent din puterea teoretică se pierde din cauza alunecării interne. Pe măsură ce pompa se uzează, alunecarea crește, iar presiunea se menține mai puțin constant sub sarcină, chiar dacă pompa poate porni și funcționa normal. Urmărirea debitului de ieșire sau a scăderii presiunii sub o sarcină fixă în timp oferă o avertizare mult mai devreme privind uzura pompei decât așteptarea unei defecțiuni complete.
Specificațiile și selecția motorului electric
Motorul trebuie să se potrivească cu necesarul de cai putere a pompei la presiunea de funcționare prevăzută, nu doar debitul său. Puterea de cai pentru un circuit hidraulic este calculată din debit și presiune împreună, astfel încât o pompă care pare modestă numai în ceea ce privește debitul poate solicita totuși un motor mare dacă este de așteptat să mențină o presiune ridicată în mod continuu.
| Cadru motor | Gama comună de cai putere | Aplicație tipică |
| NEMA 56C / 143TC-145TC | 1 până la 5 CP | Unitati mobile mici, ascensoare cu un singur actionar |
| 184TC-215TC | 7,5 până la 20 CP | Prese și cleme industriale standard |
| 254TC și mai mare | 25 CP și peste | Mașini industriale cu sarcină continuă, turnare prin injecție |
Dimensiunea aproximativă a cadrului motorului în funcție de cai putere și aplicație tipică a unității de putere hidraulică.
Motoarele TEFC (total închis, răcite cu ventilator) domină instalațiile unităților de putere hidraulică industriale, deoarece capătul pompei este expus la ceața de ulei și la particulele din aer. Ciclul de funcționare contează și aici: un motor nominal pentru funcționare continuă (S1) va funcționa mai rece într-o tură de opt ore decât un motor nominal pentru funcționare intermitentă, chiar dacă ambele au aceeași putere de identificare.
Metoda de pornire și curentul de pornire
Pornirea directă în linie este obișnuită pentru motoarele mai mici, dar produce un curent de pornire de câteva ori mai mare decât curentul nominal de funcționare, ceea ce poate fi o problemă la instalațiile cu servicii electrice limitate sau la unitățile care pornesc și se opresc frecvent pe parcursul unei ture. Demaroarele soft și variatoarele de frecvență reduc această pornire, iar o unitate de frecvență variabilă permite suplimentar reducerea vitezei motorului în perioadele cu cerere scăzută ale ciclului, ceea ce reduce atât consumul de energie, cât și zgomotul. La unitățile în care pompa are cilindree fixă, asocierea acesteia cu un VFD este una dintre cele mai eficiente modificări de modernizare pentru reducerea consumului de energie în standby fără a înlocui pompa în sine.
Răcirea motorului și scăderea mediului ambiant
Evaluările de pe plăcuța de identificare a motorului presupun o temperatură ambientală standard, de obicei 40°C. Unitățile instalate în dulapuri închise, încăperi mecanice fierbinți sau lumina directă a soarelui funcționează adesea la o temperatură mai mare decât acea linie de bază, iar puterea utilizabilă a motorului trebuie redusă în consecință sau motorul va funcționa mai fierbinte decât pentru clasa sa de izolație, scurtând durata de viață a înfășurării cu mult înainte de apariția oricărei defecțiuni mecanice.
Supape direcționale, de degajare și de control al debitului
Supapele sunt locul în care comportamentul unității hidraulice este de fapt modelat. Trei familii de supape apar în aproape fiecare construcție, alături de câteva tipuri de supape speciale utilizate în circuite mai solicitante.
Supape de control direcțional
Supapele direcționale acționate cu solenoid direcționează fluxul pentru a extinde, retrage sau ține un actuator. Configurația bobinei determină dacă circuitul este în centru deschis, centru închis sau centru tandem în repaus, ceea ce, la rândul său, afectează modul în care se comportă pompa atunci când supapa nu este deplasată. Timpul de răspuns la o supapă solenoidală standard cu armătură umedă este în mod obișnuit în intervalul de la 20 la 50 de milisecunde, în timp ce supapele direcționale proporționale schimbă o parte din acea viteză cu o tranziție controlată, în rampă, care reduce încărcarea șocului asupra actuatorului și a structurii conectate.
Supape de siguranță
Supapa de siguranță stabilește plafonul de presiune absolută a circuitului și protejează fiecare componentă din aval de un eveniment de suprasarcină. În mod obișnuit, este setat cu 10 până la 20% peste cea mai mare presiune de lucru de care are nevoie sistemul, oferind o marjă fără a pierde energie pe traseul de descărcare în timpul funcționării normale. Supapele de siguranță acționate cu pilot păstrează o toleranță mai strânsă la presiune în condiții de debit variabil decât supapele de siguranță cu acțiune directă și sunt alegerea standard pe orice circuit peste aproximativ 10 GPM.
Supape de control al debitului
Supapele cu ac, controlul debitului cu presiune compensată și divizoarele de debit gestionează viteza actuatorului independent de variația sarcinii. Versiunile cu presiune compensată păstrează un debit setat chiar și atunci când presiunea de sarcină se modifică, ceea ce contează pentru orice aplicație în care este necesară consecvența timpului de ciclu, cum ar fi prindere sincronizată.
Supape de contrabalansare și de reținere a sarcinii
La actuatoarele verticale, o supapă de contrabalansare previne căderea liberă a sarcinii de depășire în cazul în care un furtun se rupe sau o supapă direcțională pierde semnal, prin menținerea contrapresiunii pe partea de ieșire a actuatorului până când partea de intrare este presurizată activ. Supapele de reținere a sarcinii de acest tip sunt tratate ca componente critice pentru siguranță în orice aplicație în care o coborâre necontrolată ar crea un pericol, cum ar fi platformele de ridicare sau berbecii de presa.
Distribuitoarele de supape combină din ce în ce mai multe dintre aceste funcții într-un singur bloc turnat sau forat, reducând numărul de fitinguri externe și puncte de scurgere în comparație cu un teanc de supape cu conducte separate.
Filtrarea și curățarea fluidelor
Contaminarea este responsabilă pentru majoritatea defecțiunilor neplanificate ale componentelor hidraulice, iar filtrarea este principala apărare. O unitate de putere hidraulică bine specificată utilizează filtrarea în mai mult de un punct al circuitului, în loc să se bazeze pe o singură locație a filtrului.
| Filtrați locația | Evaluare tipică în microni | Scopul principal |
| Filtru de aspirare | 100 până la 150 microni | Protejează admisia pompei de resturile mari |
| Filtru de linie de presiune | 10 până la 25 microni | Protejează supapele și cilindrii din aval de pompă |
| Filtru de linie de retur | 10 până la 25 microni | Captează resturile de uzură înainte ca acestea să intre din nou în rezervor |
Puncte de filtrare comune și valori nominale de microni într-un circuit obișnuit al unei unități de alimentare hidraulice.
Curățenia fluidului este urmărită în mod obișnuit folosind contorizarea particulelor ISO 4406, care raportează trei numere reprezentând numărul de particule la 4, 6 și 14 microni. Un cod precum 18/16/13 este o țintă realistă pentru un circuit industrial cu presiune medie, în timp ce supapele proporționale și servo, în general, necesită un cod mai strict în intervalul 16/14/11. Un indicator de înfundare, indiferent dacă este vizual sau electric, permite personalului de întreținere să schimbe elementele în funcție de starea reală în loc de un interval calendaristic fix, ceea ce reduce atât schimbările premature ale elementelor, cât și riscul de a trece peste capacitatea unui filtru.
Raportul beta și eficiența filtrului
Performanța elementului de filtrare este adesea exprimată ca un raport beta, care compară numărul de particule peste o dimensiune dată în amonte și în aval de element. Un raport beta de 200 la 10 microni înseamnă că filtrul elimină 199 din fiecare 200 de particule de aceeași dimensiune sau mai mare și este considerat un rating de înaltă eficiență pentru un filtru de linie de presiune. Raportul beta contează mai mult decât evaluarea în microni, deoarece două filtre promovate la aceeași dimensiune în microni pot avea o eficiență reală de captare foarte diferită, în funcție de construcția suportului.
Filtrare off-line și Kidney-Loop
Unele unități de alimentare hidraulice adaugă o buclă de filtrare off-line dedicată, care funcționează continuu de la o mică pompă auxiliară, independent de ciclul de funcționare al circuitului principal. Acest aranjament cu bucle de rinichi menține rezervorul curat chiar și în perioadele în care pompa principală este inactivă și este obișnuită în rezervoarele de volum mare, în care filtrarea în linie singură nu poate transforma întregul volum de fluid suficient de des pentru a menține o țintă de curățenie strânsă.
Acumulatorii și rolul lor
Un acumulator stochează energia hidraulică sub presiune, folosind un piston, o vezică sau o diafragmă pentru a separa fluidul dintr-un volum de gaz preîncărcat, aproape întotdeauna azot. Într-o unitate de putere hidraulică, acumulatorii servesc mai multor scopuri distincte.
- Atenuarea vârfurilor de presiune și a ondulației pompei, ceea ce prelungește durata de viață a furtunurilor, fitingurilor și manometrelor.
- Furnizarea unei explozii de debit peste ceea ce poate furniza pompa singură în timpul unei cereri de vârf scurte, permițând specificarea unei pompe mai mici.
- Menținerea presiunii asupra unui actuator prins sau reținut în timpul unei pierderi de putere, ceea ce contează pentru aplicațiile de prindere critice pentru siguranță.
- Absorbția sarcinilor de șoc de la schimbarea rapidă a supapelor, reducând efectul ciocanului în cursuri lungi de țeavă.
Acumulatoarele tip vezică sunt cea mai comună alegere în serviciul industrial general, deoarece oferă un echilibru bun între viteza de răspuns și cost. Presiunea de preîncărcare este în mod normal setată la aproximativ 90% din presiunea minimă de funcționare a sistemului și trebuie verificată periodic, deoarece încărcarea cu azot scade lent în timp prin materialul vezicii urinare.
Acumulatoare cu piston pentru aplicații cu ciclu înalt
Acumulatoarele cu piston folosesc un piston care plutește liber în loc de o vezică flexibilă pentru a separa gazul și fluidul, ceea ce le permite să gestioneze volume mai mari și rate de ciclu mai mari fără problemele de oboseală care limitează durata de viață a vezicii urinare sub cicluri rapide constante. Acestea sunt mai frecvente pe presele industriale cu funcționare continuă și pe echipamentele de testare în care acumulatorul vede mii de cicluri de încărcare și descărcare pe schimb.
Schimbătoare de căldură și circuite de răcire
Fiecare ineficiență dintr-un circuit hidraulic se manifestă ca căldură, iar excesul de căldură este una dintre cele mai rapide modalități de a degrada atât fluidul, cât și etanșările din întreaga unitate. Schimbatoarele de caldura racite cu aer folosesc un miez de radiator actionat de ventilator si se potrivesc instalatiilor in care aerul ambiant este disponibil si apa nu, in timp ce schimbatoarele racite cu apa ofera o racire mai consistenta in medii calde sau cu praf, dar necesita o sursa de apa rece sau o singura trecere.
Considerații privind dimensiunea
Capacitatea de răcire este, în general, corelată cu sarcina termică generată de bypass-ul supapei de siguranță, căderea de presiune pe supape și ineficiența pompei, nu doar cu puterea motorului. Unitățile care rulează o pompă cu deplasare fixă împotriva unei supape cu centru închis pentru perioade lungi de timp generează mult mai multă căldură decât o pompă cu deplasare variabilă care face aceeași muncă, iar specificația mai rece ar trebui să reflecte această diferență, mai degrabă decât o regulă generală bazată pe cai putere.
Un ventilator controlat termostatic sau o supapă de by-pass pe circuitul răcit cu apă împiedică temperatura fluidului să oscileze prea mult în oricare direcție, deoarece fluidul care rulează prea rece crește vâscozitatea și restricția de admisie a pompei, la fel cum funcționarea prea caldă scade vâscozitatea și rezistența filmului.
Compensații răcite cu aer versus răcite cu apă
Unitățile răcite cu aer evită problemele privind instalațiile sanitare, tratarea apei și permisiunea de evacuare care vin cu un sistem de răcire cu apă, ceea ce le face alegerea mai simplă pentru majoritatea instalațiilor industriale de sine stătătoare. Unitățile răcite cu apă, în schimb, mențin o temperatură mai stabilă a fluidului, indiferent de condițiile de aer ambiant și ocupă mai puțin spațiu fizic în jurul unității în sine, ceea ce contează în instalațiile în care spațiul pe podea sau spațiul liber al fluxului de aer este limitat. Unele instalații mai mari folosesc un răcitor apă-aer cu buclă închisă special pentru a obține stabilitatea răcirii cu apă fără problemele de consum de apă și de descărcare a unui sistem deschis o singură dată.

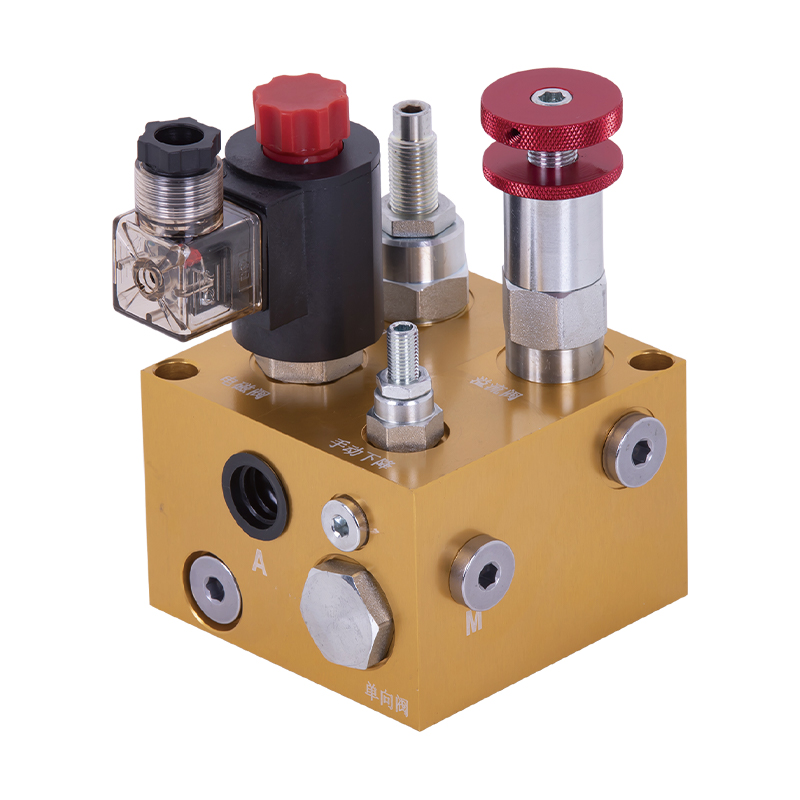

Manifolduri, furtunuri și fitinguri
Blocurile colectoare consolidează montarea supapelor și porturile interioare într-un singur corp prelucrat sau turnat, reducând numărul de linii exterioare de furtun și punctele de scurgere care vin cu acestea. Supapele tip cartuș filetate direct în cavitățile colectoarelor au înlocuit în mare măsură ansamblurile mai vechi de supape stivuite pe noile modele de unități hidraulice, deoarece reduc atât amprenta la sol, cât și munca de asamblare.
Alegerea furtunului și a fitingurilor
Furtunul este evaluat în funcție de presiunea de lucru, presiunea de spargere și raza de îndoire, iar furtunul subdimensionat este una dintre cele mai frecvente cauze ale căderii de presiune care este diagnosticată greșit ca o problemă cu pompă sau supapă. Etanșarea frontală a inelului O și fitingurile cu inel O sunt acum preferate față de fitingurile evază mai vechi pe circuitele de presiune mai mare, deoarece etanșează fiabil, fără a se baza doar pe cuplul metal-metal, reducând scurgerile la punctele de conectare pe durata de viață a unității.
Conducte rigide versus furtun flexibil
Conducta fixă din oțel sau inoxidabil este utilizată în general pentru trecerea permanentă între rezervor, pompă și colector pe unitățile staționare, deoarece conductele rigide rezistă la abraziune și supraviețuiesc furtunului pe toată durata de viață a instalației. Furtunul flexibil este rezervat pentru conexiunile la componentele în mișcare, cum ar fi un cilindru care se deplasează, sau pentru secțiunile care necesită izolarea vibrațiilor de la pompă și motor. Amestecarea celor două în mod corespunzător, în loc să ruleze furtunul pentru un întreg circuit fix din comoditate în timpul asamblarii, extinde semnificativ intervalul de service dintre reparațiile scurgerilor.
Dimensiunea conductei și limitele de viteză
Dimensiunea conductei este, în general, setată pentru a menține viteza fluidului în intervalele acceptate - aproximativ 2 până la 4 picioare pe secundă pe liniile de aspirație, 10 până la 15 picioare pe secundă pe liniile de presiune și 10 până la 15 picioare pe secundă pe liniile de retur. Conductele subdimensionate cresc viteza dincolo de aceste intervale, ceea ce crește scăderea presiunii, generează căldură suplimentară, iar în conductele de aspirație crește în mod specific riscul de cavitație la admisia pompei.
Garnituri, garnituri și componente de uzură
Etanșările primesc rareori aceeași atenție ca și pompele sau supapele atunci când este specificată o unitate de putere hidraulică, dar defecțiunea etanșării este unul dintre motivele mai frecvente pentru care o unitate ajunge într-o reparație neplanificată.
Garnituri de arbore
Etanșarea arborelui rotativ de la arborele de antrenare al pompei este expusă la o rotație constantă și la orice dezaliniere a cuplajului motorului, ceea ce o face una dintre locațiile de etanșare cu cea mai mare uzură de pe întreaga unitate. Materialul de etanșare a arborelui trebuie să fie adaptat tipului de fluid utilizat, deoarece un compus de etanșare potrivit pentru uleiul mineral se poate degrada rapid în contact cu anumite fluide rezistente la foc sau biodegradabile.
Etanșări și garnituri statice
Suprafețele de montare a colectorului și supapelor se bazează pe inele O sau garnituri statice mai degrabă decât pe garnituri dinamice, iar acestea au, în general, o durată de viață mai lungă, deoarece nu sunt supuse mișcării continue. Eșecul lor este mai adesea legat de un cuplu incorect al șuruburilor în timpul asamblarii sau reutilizarea unei etanșări care ar fi trebuit înlocuită în timpul schimbului de supapă, mai degrabă decât de probleme de compatibilitate cu fluidul.
Compatibilitatea etanșării în funcție de tipul de fluid
| Tipul fluidului | Material de etanșare compatibil în mod obișnuit | Notă |
| Ulei mineral | Nitril (Buna-N) | Standard implicit pentru majoritatea circuitelor industriale |
| Apa-glicol rezistent la foc | EPDM | Nitrilul se degradează în lichidul apă-glicol în timp |
| Ester fosfat | Fluorocarbon (Viton) | EPDM și nitrilul sunt ambele nepotrivite |
Ghidarea generală a materialului de etanșare în funcție de tipul de fluid; confirmați întotdeauna în raport cu datele specifice ale producătorului de fluid.
Instrumentație: manometre, senzori și comutatoare
Instrumentele transformă o unitate hidraulică dintr-o cutie sigilată în ceva care poate fi diagnosticat fără dezasamblare. Un pachet minim de instrumente pentru majoritatea unităților industriale include un manometru cu o supapă izolatoare pentru a proteja manometrul de pulsații, un indicator de nivel al fluidului și de temperatură pe rezervor și un indicator de înfundare pe carcasele filtrului.
| Instrument | Ce monitorizează | De ce contează |
| Traductor de presiune | Presiunea sistemului, citită electric | Permite monitorizarea PLC și interblocări bazate pe presiune |
| Comutator de temperatură | Temperatura lichidului din rezervor | Declanșează răcirea sau oprirea înainte de defalcarea vâscozității |
| Comutator de nivel | Nivelul lichidului din rezervor | Previne cavitația pompei din cauza nivelului scăzut de lichid |
| Indicator de înfundare a filtrului | Diferența de presiune între elementul de filtru | Înlocuirea elementului de steaguri în funcție de starea reală |
Instrumente comune adăugate la unitățile de putere hidraulice pentru monitorizarea stării.
Adăugarea de ieșiri electrice la aceste instrumente, mai degrabă decât să se bazeze pe instrumente doar vizuale, permite unui PLC sau panou de control să închidă automat unitatea înainte ca o condiție de nivel scăzut sau de supratemperatura să provoace daune, ceea ce este mult mai ieftin decât reparația care urmează unui avertisment ignorat.
Înregistrarea datelor și monitorizarea de la distanță
La instalațiile mai mari, instrumentația alimentează din ce în ce mai mult un istoric de date sau o platformă de monitorizare de la distanță, mai degrabă decât un panou local, permițând personalului de întreținere să urmărească tendințele de presiune și temperatură pe parcursul săptămânilor sau lunilor, în loc să reacționeze doar la o alarmă. Derivarea treptată a acestor tendințe – o temperatură de bază în creștere lentă sau o supapă de siguranță care ocolește mai des decât obișnuia – este adesea cel mai timpuriu avertisment disponibil privind dezvoltarea pompei sau a uzurii la rece, cu mult înainte ca unitatea să declanșeze o alarmă sau să eșueze definitiv.
Sisteme de control și integrare PLC
Unitățile hidraulice de sine stătătoare cu pornire/oprire simplă sau control manual al supapelor reprezintă încă o mare parte din instalații, dar integrarea cu un PLC sau un controler hidraulic dedicat a devenit standard pentru orice aplicație în care contează sincronizarea ciclului, secvențierea sau blocajele de siguranță.
Control discret versus control proporțional
O schemă de control discret pornește sau oprește complet supapele solenoide, ceea ce este suficient pentru secvențe simple de extindere-retractare-ținere. Controlul proporțional și servo, în schimb, modulează poziția supapei în mod continuu, permițând accelerarea, decelerația și poziționarea la mijlocul cursei controlate. Controlul proporțional adaugă costuri și necesită o curățenie mai strictă a fluidului, dar este ceea ce permite unei unități de putere hidraulică să se potrivească cu mișcarea lină și precisă la poziție pe care se presupune că uneori actuatoarele pneumatice sau electromecanice o pot gestiona mai bine.
Interblocări de siguranță
Comutatoarele de presiune, blocajele de protecție și circuitele de oprire de urgență sunt de obicei conectate direct în circuitul de pornire a motorului și a supapei direcționale, astfel încât un eveniment de siguranță elimină atât presiunea electrică, cât și presiunea hidraulică în același timp, mai degrabă decât să se bazeze pe un răspuns doar software care ar putea fi întârziat de o defecțiune a sistemului de control.
Eficiența energetică în proiectarea unității hidraulice
Costul energiei pe durata de viață a unei unități hidraulice depășește frecvent prețul inițial de achiziție al echipamentului, ceea ce face ca eficiența să fie un factor de selecție a componentelor în sine, mai degrabă decât o preocupare secundară.
- Pompele cu cilindree variabilă, compensate cu presiune reduc consumul de energie în regim de așteptare reducând producția odată ce ținta de presiune este atinsă, în loc să ocolească debitul total prin supapa de siguranță.
- Variatoarele de frecvență ale motorului reduc atât consumul de energie, cât și zgomotul în timpul porțiunilor cu cerere redusă ale ciclului.
- Conducta dimensionată corespunzător reduce căderea de presiune, ceea ce reduce direct puterea cu care trebuie să lucreze pompa pentru a furniza același debit.
- Circuitele de detectare a sarcinii potrivesc puterea pompei cu cererea reală din aval, mai degrabă decât să funcționeze la o presiune fixă, indiferent de ceea ce au nevoie actuatoarele.
Aceste alegeri interacționează între ele: o pompă cu cilindree variabilă asociată cu un motor acţionat de VFD și un colector cu senzor de sarcină pot reduce în mod substanțial consumul de electricitate în comparație cu o linie de bază cu deplasare fixă și viteză fixă pentru aceeași aplicație, deși economiile reale depind în mare măsură de cât de mult din ciclul de lucru este cheltuit la cerere parțială față de funcționarea cu debit complet.
Componentăele unității hidraulice mobile versus staționare
Grupurile de componente acoperite mai sus se aplică atât unităților hidraulice mobile, cât și staționare, dar hardware-ul specific ales în cadrul fiecărui grup diferă adesea semnificativ între cele două.
| Component | Unitate Industrială Staționară | Unitate mobilă |
| Sursa de alimentare | Motor electric fix | PTO, pompă montată pe motor sau motor electric cu baterie |
| Material rezervor | Carbon sau oțel inoxidabil | Aluminiu pentru reducerea greutății |
| Răcire | Schimbător de căldură aer sau apă | Răcire cu aer ram sau asistată de ventilator |
| Incinta | Cadru deschis sau dulap amortizat fonic | Compartiment etanș, izolat la vibrații |
Diferențele generale ale componentelor între construcția de unități hidraulice staționare industriale și mobile.
Vibrația este cel mai mare factor de design suplimentar pe unitățile mobile. Componentele care ar sta netulburate ani de zile pe o pardoseală industrială staționară au nevoie de șaibe de blocare, compus de blocare a filetului și cleme de furtun rezistente la vibrații pe un șasiu mobil, deoarece vibrațiile susținute de pe drum sau de teren vor slăbi elementele de fixare și fitingurile standard mult mai repede decât ar face vreodată o instalare staționară.
Tipare de defectare a componentelor și întreținere preventivă
Cele mai multe defecțiuni ale unității hidraulice se regăsesc la una dintre cele trei cauze fundamentale: contaminare, aerare sau căldură. Recunoașterea simptomelor timpurii ale fiecăruia permite personalului de întreținere să intervină înainte ca o componentă să se defecteze efectiv.
| Simptom | Componenta probabilă afectată | Cauză rădăcină comună |
| Zgomot de scâncet sau cavitație la pompă | Pompă, sită de aspirație | Nivel scăzut de lichid, sită înfundată sau scurgere de aer pe partea de aspirație |
| Răspuns spongios sau întârziat al cilindrului | Supapă direcțională sau de reglare a debitului | Fluid aerat sau bobină de supapă uzată |
| Căderea treptată a presiunii sub sarcină | Pompă, supapă de siguranță | Uzură internă din cauza fluidului contaminat |
| Creșterea temperaturii fluidului în timpul schimbului | Răcitor, supapă de siguranță | Răcire subdimensionată sau bypass excesiv de descărcare |
| Fitinguri de plâns și capete de furtun | Fitinguri, ansambluri de furtunuri | Oboseală prin vibrații sau cuplu incorect la instalare |
| Citirea neregulată a manometrului sau a traductorului | Izolator manometru, cablaj traductor | Deteriorarea pulsațiilor sau o conexiune electrică slăbită |
Tipare de simptome observate pe teren și componentele de obicei responsabile.
Un program preventiv construit în jurul prelevării de probe de fluid, schimbări programate ale filtrului bazate pe indicatorii de înfundare mai degrabă decât pe intervale fixe și verificări periodice de preîncărcare a acumulatorului prinde marea majoritate a acestor modele de defecțiuni, în timp ce sunt încă ieftin de corectat.
Intervalele de prelevare a probelor de fluide
Eșantionarea trimestrială a fluidelor este o bază obișnuită pentru unitățile aflate în serviciu industrial continuu, eșantionarea fiind mutată la un interval lunar pe unitățile care rulează circuite proporționale sau servo de înaltă precizie în care o creștere mică a numărului de particule are un efect exagerat asupra răspunsului supapei. Eșantionarea de pe o linie în funcțiune, în loc de fundul rezervorului, oferă o imagine mai reprezentativă a ceea ce circulă de fapt prin pompă și supape.
Specificarea componentelor pentru o unitate de putere hidraulică personalizată
Unitățile de catalog standard acoperă o mare parte de aplicații, dar versiunile personalizate sunt obișnuite acolo unde amprenta, zgomotul, ciclul de funcționare sau expunerea la mediu se încadrează în limitele standard. Câteva întrebări practice modelează majoritatea specificațiilor personalizate.
- Care este ciclul de funcționare real – cerere de vârf continuă, intermitentă sau ocazională – mai degrabă decât debitul maxim teoretic pe care sistemul l-ar putea solicita vreodată?
- Ce interval de temperatură ambientală și cerințele de incintă se aplică, deoarece o instalație în aer liber sau de spălare schimbă tipul carcasei motorului, materialul rezervorului și strategia de răcire?
- Ce limite de zgomot se aplică în apropierea instalației, ceea ce afectează alegerea între pompele cu roți dințate, cu palete și cu piston la fel de mult ca orice tratament al carcasei?
- Aplicația are nevoie de precizie de control proporțional sau servo-nivel, care conduce ținte de filtrare mai strânse și tehnologie de supapă diferită dintr-un simplu circuit pornit/oprit?
- Care este durata de viață estimată și cine va efectua întreținerea de rutină, deoarece aceasta afectează cât de multă valoare este adăugarea de monitorizare la distanță și opriri automate față de un pachet de instrumente mai simplu verificat manual?
Obținerea acestor răspunsuri chiar înainte de selectarea componentelor evită cel mai costisitor tip de reluare: descoperirea după instalare că pompa, motorul sau pachetul de răcire au fost subdimensionate pentru condiții reale de funcționare.
Carcase și reducerea zgomotului
Acolo unde o unitate de putere hidraulică se află lângă o stație de operare sau într-o instalație sensibilă la zgomot, o carcasă amortizată la zgomot în jurul pompei și al motorului poate reduce semnificativ zgomotul perceput, adesea mai eficient decât schimbarea tipurilor de pompe. Designul carcasei trebuie să echilibreze amortizarea acustică cu o ventilație adecvată, deoarece o carcasă etanșă care reține căldura în jurul motorului și pompei va scurta durata de viață a componentelor chiar și atunci când liniștește unitatea.
Întrebări frecvente
Care este durata de viață tipică a unei unități hidraulice?
Cu o filtrare adecvată și întreținere a fluidelor, componentele structurale ale unei unități hidraulice funcționează în mod obișnuit între 15 și 20 de ani, deși pompele, etanșările și furtunurile sunt elemente de uzură care sunt reconstruite sau înlocuite cu cicluri mai scurte cu mult înainte.
Cât de des trebuie schimbat lichidul hidraulic?
Intervalele de schimbare depind de temperatura de funcționare și de controlul contaminării mai degrabă decât de un număr fix de ore. Multe unități industriale funcționează cu schimbări anuale sau bienale de fluid atunci când filtrarea menține un număr scăzut de particule și temperatura rămâne sub control, dar eșantionarea fluidului este un ghid mai fiabil decât o singură dată calendaristică.
O pompă cu cilindree fixă poate fi actualizată ulterior la cilindree variabilă?
În cele mai multe cazuri, aceasta necesită înlocuirea pompei și adesea adaptorul de montare, deoarece cele două tipuri de pompe diferă mai degrabă mecanic decât doar în logica de control. În general, este mai practic să specificați tipul corect de pompă în avans pe baza ciclului de funcționare decât să planificați o actualizare ulterioară.
Ce cauzează supraîncălzirea unei unități hidraulice chiar și cu un răcitor dimensionat corespunzător?
Un răcitor care este dimensionat corect pe hârtie va avea în continuare performanțe slabe dacă ventilatorul sau debitul de apă este restricționat, dacă supapa de siguranță ocolește un debit mai mare decât era prevăzut din cauza unei probleme de supapă sau de reglare a presiunii sau dacă gradul de vâscozitate al fluidului nu se potrivește cu intervalul de temperatură de funcționare.
Este un acumulator cu vezică sau cu piston mai bun pentru o unitate hidraulică?
Acumulatorii de vezică răspund mai rapid și costă mai puțin pentru absorbția generală a șocurilor și netezirea presiunii, în timp ce acumulatorii cu piston gestionează mai durabil volume mai mari și rate de ciclu mai mari, făcându-le o potrivire mai bună pentru aplicațiile cu creșteri frecvente de cerere de volum mare.
Care este diferența dintre o sită de aspirație și un filtru de linie de presiune?
O sită de aspirație protejează admisia pompei de resturile mari și este în mod intenționat grosier, de obicei de 100 până la 150 microni, pentru a evita limitarea debitului de admisie a pompei. Un filtru de linie de presiune este mult mai fin, de obicei de 10 până la 25 microni și protejează supapele și cilindrii mai sensibili din aval de pompă.
De ce o unitate hidraulică pierde presiune doar sub sarcină?
Presiunea care se menține constantă fără sarcină, dar scade odată ce un actuator este cuplat, indică de obicei uzura internă a pompei sau o supapă de siguranță care se deschide mai devreme decât punctul său de referință, ambele reducând debitul efectiv disponibil odată ce sistemul funcționează efectiv, mai degrabă decât la ralanti.
Cum afectează vâscozitatea timpul de răspuns al supapei?
Fluidul mai gros rezistă la curgerea prin micile pasaje interne din interiorul unei supape direcționale sau proporționale, încetinind mișcarea bobinei și răspunsul actuatorului. Acesta este motivul pentru care întârzierea pornirii la rece este obișnuită la unitățile lăsate inactiv peste noapte în spații neîncălzite și de ce unele instalații adaugă un încălzitor de rezervor sau un ciclu de încălzire înainte de a rula la viteză maximă în condiții de frig.
Care este scopul unei supape de reținere acționate pilot într-un circuit hidraulic?
O supapă de reținere acționată de pilot permite curgerea liberă într-o direcție în timp ce blochează fluxul invers până când un semnal de presiune pilot îl deschide în mod deliberat, care este folosit în mod obișnuit pentru a menține un cilindru în poziție fără deriva, chiar și atunci când supapa direcțională este centrată și nu este aplicată nicio presiune activă.
